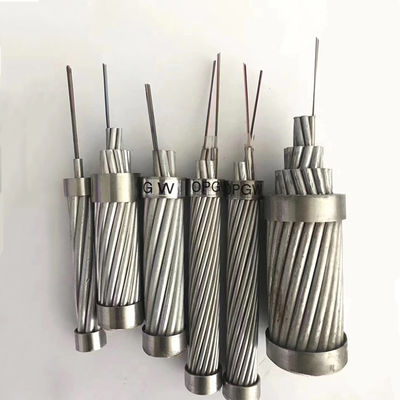

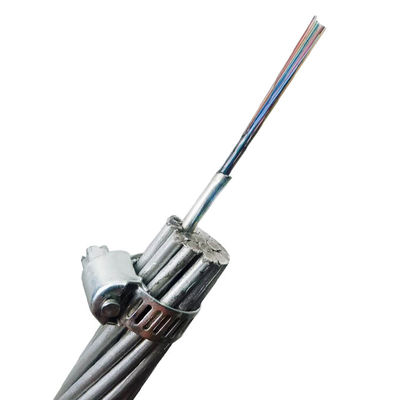

ROHS Loose Tube 48-rdzeniowy Kabel światłowodowy OPGW
Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Guangzhou, Chiny |
---|---|
Nazwa handlowa: | JQ/OEM |
Orzecznictwo: | ISO9001 ROHS CE-EMC FCC SDOC |
Numer modelu: | OPGW |
Zapłata:
|
|
Minimalne zamówienie: | 1 km |
Szczegóły pakowania: | Szpula ze sklejki / dostosowana |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 4500 km miesięcznie |
Szczegóły informacji |
|||
Rodzaj włókna: | tryb pojedynczy / tryb multi | Kurtka: | Aluminium |
---|---|---|---|
Nazwa produktu: | Zewnętrzny kabel światłowodowy | Długość: | 2 km lub niestandardowa długość |
Struktura: | Luźna tuba | Błonnik: | 4-288core |
temperatura robocza: | -40 ~ + 60 ° C | ||
High Light: | Zewnętrzny kabel światłowodowy OPGW jednomodowy,4-rdzeniowy kabel światłowodowy jednomodowy OPGW,kabel światłowodowy 2 km OPGW |
opis produktu
Napowietrzny przewód uziemiający z kompozytu światłowodowego (OPGW) to napowietrzny przewód uziemiający zawierający światłowód.Ma wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.Jest stosowany głównie w liniach komunikacyjnych 110KV, 220KV, 500KV, 750KV i nowym napowietrznym systemie przesyłowym wysokiego napięcia.Może być również używany do wymiany istniejących linii naziemnych starego napowietrznego systemu przesyłowego wysokiego napięcia, dodania optycznej linii komunikacyjnej, przesyłania prądu krótkotrwałego i zapewnienia ochrony odgromowej.Inne konstrukcje mogą być dostosowane na zamówienie.
Charakterystyka produktu
• Rury ze stali nierdzewnej wypełnione żelem hydrofobowym zapewniają ochronę i podparcie światłowodów
• Dobra wytrzymałość na rozciąganie
• Mała średnica, niewielka waga, niskie dodatkowe obciążenie wieży
• Łatwy do wykonania odpowiedni nadmiar światłowodu jednostki optycznej

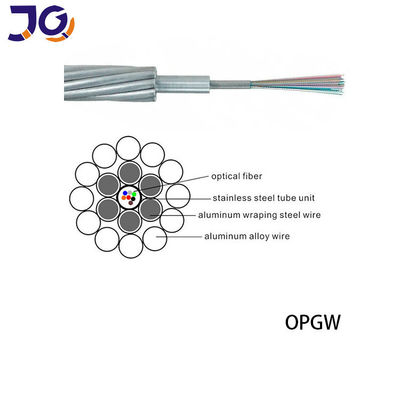

Konstrukcje i wykonanie
Klasyfikacja | Materiał | Wartość | |
Budowa |
Światłowód | G652D / G655 itp. | 2 - 48 |
Rura ochronna | Rura ze stali nierdzewnej | 1,5 - 6 mm | |
Linia skrętka | Drut AS / drut AA / pręt Al | 1,5 - 6 mm | |
Maks.Średnica | 18mm | ||
Maks.Przekrój | 200mm2 | ||
Charakterystyka |
Zgodnie ze standardami DL / T 832, IEC60794-4-10, IEEE1138 | ||
Maks.Wytrzymałość na rozciąganie (RTS) (kN) | 280 | ||
Maks.Siła zgniatania(N / 100 mm) | 2200 | ||
Maks.Krótkotrwała pojemność prądowa (40℃-200℃) (kA2s) | 100 | ||
Min.Promień gięcia (dynamiczny) | 20D | ||
Min.Promień gięcia (statyczny) | 15D | ||
Wydajność środowiska | Instalacja (℃) | -10 do +50 | |
Transport i eksploatacja (℃) | -40 do +65 |
Charakterystyka światłowodu
Osłabienie | Pasmo | Dyspersja w trybie polaryzacji | ||||||
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
Indywidualne włókno | Wartość połączenia projektowego (M = 20, Q = 0,01%) | |
G652D | - | - | ≤0,35 dB / km | ≤0,21 dB / km | - | - | ≤0,20ps / km | ≤0,1 ps / km |
G655 | - | - | - | ≤0,22 dB / km | - | - | ≤0,20ps / km | ≤0,1 ps / km |
50 / 125μm | ≤3,0 dB / km | ≤1,0 dB / km | - | - | ≥600 MHz.km | ≥1200 MHz.km | - | - |
62,5 / 125 μm | ≤3,5 dB / km | ≤1,0 dB / km | - | - | ≥200 MHz.km | ≥600 MHz.km | - | - |
• Temperatura transportu / przechowywania: od -40 ℃ do + 65 ℃
Opakowanie i bęben
• Standardowy bęben linowy
• Standardowa długość szpuli: 2/3 km / rolka, dostępna jest również inna długość
