48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
| Minimalne zamówienie : | 1 km | Szczegóły pakowania : | Drewniany bęben |
|---|---|---|---|
| Czas dostawy : | 3-5 dni, zależy to od ilości zamówienia | Zasady płatności : | L / C, T / T, Western Union, Alipay |
| Możliwość Supply : | 4500 miesięcznie |
| Nazwa handlowa: | Jiqian | Orzecznictwo: | ISO 9001 |
|---|---|---|---|
| Numer modelu: | Podwójna osłona ADSS |
|
Szczegóły informacji |
|||
| Miejsce pochodzenia: | Guangzhou, Chiny | Marka kabla: | Jiqian |
|---|---|---|---|
| Liczba dyrygentów: | ≥ 10 | Potwierdzenie: | ISO 9001 |
| Producent: | tak | Podanie: | Nad głową |
| Powłoka zewnętrzna: | PE | Liczba włókien: | 2-288 |
| Temperatura przechowywania i użytkowania: | -40 ℃ do + 70 ℃. | ||
| High Light: | Kabel światłowodowy ADSS z podwójną osłoną,kabel światłowodowy z podwójną osłoną,cały dielektryczny kabel światłowodowy |
||
opis produktu

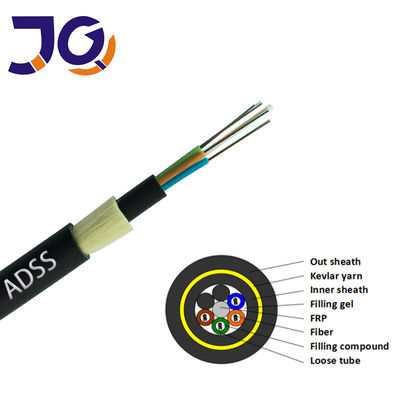

Samonośny dielektryczny kabel optyczny z podwójną powłoką ADSS
Kabel optyczny ADSS ma luźną strukturę skręconą.Światłowód 250 µm jest osłonięty luźną tubą wykonaną z materiału o wysokim module sprężystości,
a luźna tuba jest wypełniona wodoodporną mieszanką.Luźna rura (i lina napełniająca) jest owinięta wokół niemetalowego centralnego rdzenia wzmacniającego (FRP), aby utworzyć zwarty rdzeń kabla, a szczeliny w rdzeniu kabla są wypełnione smarem blokującym wodę.Rdzeń kabla jest wytłaczany w wewnętrzną osłonę z polietylenu (PE), a następnie skręcany w celu wzmocnienia włókna aramidowego, a na koniec jest uzupełniany polietylenem (PE)
Konstrukcja kabla optycznego ADSS w pełni uwzględnia rzeczywistą sytuację linii elektroenergetycznych i jest odpowiednia dla różnych poziomów linii przesyłowych wysokiego napięcia.W przypadku linii elektroenergetycznych 10 kV i 35 kV można zastosować osłonę z polietylenu (PE);dla linii elektroenergetycznych 110 kV i 220 kV punkt podwieszenia kabla należy określić poprzez obliczenie rozkładu natężenia pola elektrycznego i zastosować zewnętrzną powłokę śledzenia elektrycznego (AT).Jednocześnie ilość włókna aramidowego i doskonały proces splatania są starannie zaprojektowane, aby spełnić wymagania aplikacji dla różnych rozpiętości.
funkcje
• Możliwość instalacji bez odcinania zasilania
• Lekka waga i mała średnica kabla, zmniejszające wpływ lodu, wiatru i obciążenia wieży i wspornika
• Duża rozpiętość, maksymalna rozpiętość przekracza 1000 metrów
• Posiada doskonałe właściwości przy rozciąganiu i charakterystyce temperaturowej
• Oczekiwana długość życia 30 lat
Struktura i specyfikacje techniczne ADSS-SJ (50-150M)
| Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg / km) |
Rec.Dzienna maks. (kN) |
Maksymalne dopuszczalne Napięcie robocze (kN) |
Przerwa siła (kN) |
siła Członek CSA (mm2) |
Moduł (kN / mm2) |
Ciepło Ekspansja Współczynnik (x10- 6 / tys.) |
Odpowiednia rozpiętość Metr |
||||
| Kurtka PE | Kurtka AT | ZA | b | do | re | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktura i specyfikacje techniczne ADSS-DJ (50-750M)
| Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg / km) |
Rec.Dzienna maks. (kN) |
Maksymalne dopuszczalne Napięcie robocze (kN) |
Przerwa siła (kN) |
siła Członek CSA (mm2) |
Moduł (kN / mm2) |
Ciepło Ekspansja Współczynnik (x10- 6 / tys.) |
Odpowiednia rozpiętość Metr |
||||
| Kurtka PE | Kurtka AT | ZA | b | do | re | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10,35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18,0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Charakterystyka optyczna
|
Rodzaj włókna |
Osłabienie (+ 20 ℃) |
Pasmo |
Apertura numeryczna |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0,36 dB / km | ≤0,22 dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40 dB / km | ≤0,23 dB / km | --- | --- | --- | ≤1450nm |
| 50/125 µm | ≤3,3 dB / km | ≤1,2 dB / km | --- | --- | ≥500 MHz · km | ≥500 MHz · km | 0,200 ± 0,015 NA | --- |
| 62,5 / 125 µm | ≤3,5 dB / km | ≤1,2 dB / km | --- | --- | ≥200 MHz · km | ≥500 MHz · km | 0,275 ± 0,015 NA | --- |
Zastosowanie: samonośne nad głową
