Dom ProduktyKabel światłowodowy ADSSKabel światłowodowy ADSS o rozpiętości 144 wątków ISO9001 o długości 100 m
ISO9001 144 Threads Span 100m ADSS Fiber Optic Cable
ISO9001 144 Threads Span 100m ADSS Fiber Optic Cable ISO9001 144 Threads Span 100m ADSS Fiber Optic Cable ISO9001 144 Threads Span 100m ADSS Fiber Optic Cable
Skontaktuj się teraz

Kabel światłowodowy ADSS o rozpiętości 144 wątków ISO9001 o długości 100 m

Minimalne zamówienie : 1 km Szczegóły pakowania : Drewniany bęben
Czas dostawy : 3-5 dni, zależy to od ilości zamówienia Zasady płatności : L / C, T / T, Western Union, Alipay
Możliwość Supply : 4500 miesięcznie
Nazwa handlowa: Jiqian Orzecznictwo: ISO9001 CE ROHS FCC
Numer modelu: ADSS-48B1

Szczegóły informacji
Miejsce pochodzenia: Guangzhou, Chiny Marka kabla: Jiqian
Liczba dyrygentów: ≥ 10 Potwierdzenie: ISO9001 CE ROHS FCC
Producent: tak Podanie: Nad głową
Powłoka zewnętrzna: PE Liczba włókien: 2-288
Temperatura przechowywania i użytkowania: -40 ℃ do + 70 ℃.
High Light:

Kabel światłowodowy ADSS 100 m

,

kabel światłowodowy ISO9001 ADSS

opis produktu

Cena fabryczna Zewnętrzne samonośne napowietrzne Fibra Optica ADSS 24 48 96 144 Wątki Spam 100m

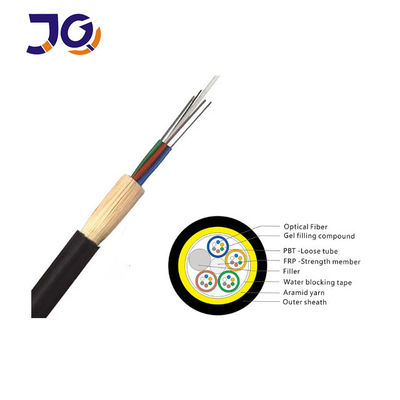

Kabel optyczny ADSS ma luźną strukturę skręconą.Światłowód 250 µm jest osłonięty luźną tubą wykonaną z materiału o wysokim module sprężystości,

a luźna tuba jest wypełniona wodoodporną mieszanką.Luźna rura (i lina napełniająca) jest owinięta wokół niemetalowego centralnego rdzenia wzmacniającego (FRP), aby utworzyć zwarty rdzeń kabla, a szczeliny w rdzeniu kabla są wypełnione smarem blokującym wodę.Rdzeń kabla jest wytłaczany w wewnętrzną osłonę z polietylenu (PE), następnie skręcany w celu wzmocnienia włókna aramidowego, a na koniec jest uzupełniany polietylenem (PE)

Kabel światłowodowy ADSS o rozpiętości 144 wątków ISO9001 o długości 100 m 0





Konstrukcja kabla optycznego ADSS w pełni uwzględnia rzeczywistą sytuację linii elektroenergetycznych i jest odpowiednia dla różnych poziomów linii przesyłowych wysokiego napięcia.W przypadku linii energetycznych 10kV i 35kV można zastosować osłonę z polietylenu (PE);dla linii elektroenergetycznych 110 kV i 220 kV punkt podwieszenia kabla należy określić poprzez obliczenie rozkładu natężenia pola elektrycznego i zastosować zewnętrzną powłokę śledzenia elektrycznego (AT).Jednocześnie ilość włókna aramidowego i doskonały proces skręcania są starannie zaprojektowane, aby spełnić wymagania aplikacji dla różnych rozpiętości.



funkcje

1. Niskie tłumienie, niska dyspersja Odpowiednia konstrukcja i precyzyjna kontrola nadmiernej długości sprawiają, że kabel jest wyjątkowy
2. wydajność mechaniczna i środowiskowa.3. Niemetalowa konstrukcja sprawia, że ​​kabel jest odporny na zakłócenia elektromagnetyczne.4. Przędza aramidowa o wysokiej wytrzymałości jako element wzmacniający zapewnia dużą wytrzymałość na rozciąganie, małą średnicę i niewielką wagę kabla, dostosowaną do różnych warunków atmosferycznych i różnych rozpiętości montażu.5. Specjalna powłoka zewnętrzna AT (przeciwślizgowa) (opcjonalnie) zapewnia dobrą odporność na erozję elektryczną.



Struktura i specyfikacje techniczne ADSS-SJ (50-150M)

Nr ref.Zewnętrzny
Średnica
(mm)		 Nr ref.Waga
(kg / km)

Rec.Dzienna maks.
Napięcie robocze

(kN)

 Dopuszczalne maks
Napięcie robocze
(kN)

Przerwa

siła

(kN)

siła

Członek

CSA

(mm2)

Moduł
Elastyczność
CSA

(kN / mm2)

Ciepło

Ekspansja

Współczynnik

(x10- 6 / tys.)

 Odpowiednia rozpiętość
Metr
Kurtka PE Kurtka AT ZA b do re
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Struktura i dane techniczne ADSS-DJ (50-750M)

Nr ref.Zewnętrzny
Średnica
(mm)		 Nr ref.Waga
(kg / km)

Rec.Dzienna maks.
Napięcie robocze

(kN)

 Dopuszczalne maks
Napięcie robocze
(kN)

Przerwa

siła

(kN)

siła

Członek

CSA

(mm2)

Moduł
Elastyczność
CSA

(kN / mm2)

Ciepło

Ekspansja

Współczynnik

(x10- 6 / tys.)

 Odpowiednia rozpiętość
Metr
Kurtka PE Kurtka AT ZA b do re
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13,0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6,75 18 45 22,0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18,0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0,1 750 530 750 510



Charakterystyka optyczna



Rodzaj włókna

Osłabienie

(+ 20 ℃)

Pasmo

Apertura numeryczna

Długość fali odcięcia kabla optycznego

@ 850nm

@ 1300nm

@ 1310nm

@ 1550nm

@ 850nm

@ 1300nm
G.652 --- --- ≤0,36 dB / km ≤0,22 dB / km --- --- --- ≤1260nm
G.655 --- --- ≤0,40 dB / km ≤0,23 dB / km --- --- --- ≤1450nm
50/125 µm ≤3,3 dB / km ≤1,2 dB / km --- --- ≥500 MHz · km ≥500 MHz · km 0,200 ± 0,015 NA ---
62,5 / 125 µm ≤3,5 dB / km ≤1,2 dB / km --- --- ≥200 MHz · km ≥500 MHz · km 0,275 ± 0,015 NA ---



Zastosowanie: samonośne nad głową



Uszczelka:

Kabel światłowodowy ADSS o rozpiętości 144 wątków ISO9001 o długości 100 m 1

Etykietka:

24-rdzeniowy kabel światłowodowy Adss antenowy

kabel światłowodowy antenowy Adss o długości 200 m

kabel optyczny G657A1 adss
