Zewnętrzny 8 rdzeniowy 12 hilos 24 hilos Kabel światłowodowy Kabel światłowodowy ADSS Kable do komunikacji lotniczej

Minimalne zamówienie : 1 km Szczegóły pakowania : Drewniany bęben
Czas dostawy : 5-8 dni roboczych Zasady płatności : L / C, T / T, Western Union
Możliwość Supply : 200KM dziennie
Miejsce pochodzenia: Guangdong Chiny Nazwa handlowa: JQ/OEM
Orzecznictwo: ISO9001,ROHS,CE Numer modelu: ADSS

Szczegóły informacji

Rodzaj włókna: YOFC lub Fiberhome jako żądanie Liczba włókien: 12 24 48 hilos
kolor: Czarny, dostosowany Długość: 2 km lub niestandardowa długość
Materiał kurtki: PE / AT / LSZH Imię: Kabel światłowodowy ADSS
Członek siły: Centralny element wzmacniający FRP temperatura robocza: -40 ~ + 60 ° C
ZAKRES: 100/200/300 / 400m / 500m Instalacja: samonośna antena
High Light:

Kabel światłowodowy YOFC ADSS

,

kabel światłowodowy jednomodowy ADSS

opis produktu

TYPY KABLI ŚWIATŁOWODOWYCH ADSS Rozpiętość światłowodu 100M z płaszczem PE Samonośny kabel antenowy

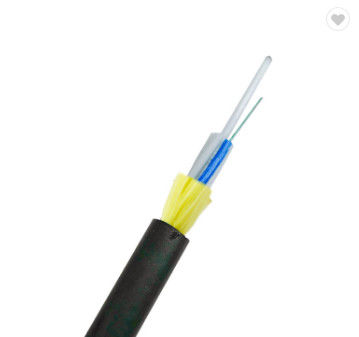

Kabel ADSS jest skręcony w luźną tubę.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są skręcone wokół tworzywa sztucznego wzmocnionego włóknem FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną powłoką PE lub AT (antytropową).





Parametry produktu
Parametry techniczne podlegają różnej liczbie włókien, warunkom klimatycznym (np. temperatura, prędkość wiatru, grubość powłoki lodowej), przęsłom układania, klasom napięcia linii energetycznych itp.
* Metoda instalacji
Zwykle stosowany w obszarach o dużym natężeniu pola elektrycznego lub częstych wyładowaniach atmosferycznych w systemie przesyłu energii.
Temperatura transportu/przechowywania
-30℃~+65℃

Temperatura instalacji
-15℃~+60℃

Temperatura pracy
-40 ℃ ~ + 70 ℃






*Charakterystyka strukturalna
Liczba włókien
2~144
Warstwa wodoodporna
Rdzeń kabla wypełniony żelem kablowym lub taśmą blokującą wodę, przędze blokujące wodę.
Luźna tuba
Kolorowe włókno w luźnej tubie PBT, wypełnione żelem z włókna
Pochrzyn aramidowy o wysokiej wytrzymałości
Oferuje bardzo wysoką wytrzymałość na rozciąganie, małą średnicę i niewielką wagę, aby dopasować się do różnych warunków klimatycznych i rozpiętości układania.
Centralny członek siły
Niemetalowy element wytrzymałościowy FRP (pręt z tworzywa sztucznego wzmocnionego włóknem)
Osłona
Materiał zapobiegający śledzeniu (AT) lub polietylen (PE)





Miernik zakresu
200
300
400
Powiązane napięcie siły (RTS)
17,5 zł
20,6 zł
28 zł
Maksymalne dopuszczalne napięcie (MAT)
6,9 zł
8,2 zł
11,5 zł
Dopuszczalna odporność na zgniatanie
Długoterminowe: 1100 n/100 mm
Długoterminowe: 1100 n/100 mm
Długoterminowe: 1100 n/100 mm
Krótkoterminowe: 2200 n/100 mm
Krótkoterminowe: 2200 n/100 mm
Krótkoterminowe: 2200 n/100 mm
Minimalny promień gięcia
Praca: 220mm
Praca: 220mm
Praca: 220mm
Montaż: 360 mm
Montaż: 360 mm
Montaż: 360 mm
Zakres temperatury
Praca: -40 / + 70 ℃
Praca: -40 / + 70 ℃
Praca: -40 / +70 ℃
Instalacja: -15 / + 60 ℃
Instalacja: -15 / + 60 ℃
Instalacja: -15 / + 60 ℃

Zewnętrzny 8 rdzeniowy 12 hilos 24 hilos Kabel światłowodowy Kabel światłowodowy ADSS Kable do komunikacji lotniczej 0



funkcje

Odporność na zgniatanie i elastyczność, następujące środki są podejmowane w celu zapewnienia wodoszczelności kabla;

100% wypełnienie rdzenia kabla, luźna masa wypełniająca tubę

Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
Tworzywo wzmocnione pojedynczym włóknem jako centralny element wzmacniający




Charakterystyka optyczna

Przedmiotów Jednostka Specyfikacja
G652D
Średnica pola trybu 1310nm hmm 9,2±0,4
1550nm hmm 10,4±0,5
Średnica okładziny hmm 124,8±0,7
Nieokrągłość okładziny %  0,7
Błąd koncentryczności rdzeń-okładzina hmm  0,5
Średnica powłoki hmm 245±5
Nieokrągłość powłoki %  6,0
Błąd koncentryczności okładziny-powłoki hmm  12
Długość fali odcięcia kabla Nm acc≤1260
Tłumienie (maks.) 1310nm dB/km 0,36
1550nm dBkm 0,22







Dane techniczne



Struktura i specyfikacje techniczne ADSS-DJ (rozpiętość 50-500m)



Nr ref. Zewnętrzny

Średnica

(mm)



Waga ref.

kg/km)



Rec.DailyMax.

Pracujący

Napięcie (kN)



Maks.

Dopuszczalne

Pracujący

Napięcie

[kN)



Złamać

Ssiła

(kN)



siła

Członek

CSA.

(kN/mm2)



Modułsof . , , , , , , , , , , ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,

Elastyczność

CSA

kNmm2)[



Ciepło

Ekspansja

Współczynnik

(X10-6/K)



Odpowiednia rozpiętość

Metr

ABICP



PE



W







12,5



125



136



1,5



4



10



4,6



7,6



1,8



160



100



140



100



13,0



132



142



2,25



6



15



7,6



8,3



1,5



230



150



200



150



13,3



137



148



3,0



8



20



10.35



9.45



1,3



300



200



290



200



13,6



145



156



3,6



10



24



13,8



10,8



1.2



370



250



350



250



13,8



147



159



4,5



12



30



14,3



11,8



1,0



420



280



400



280



14,5



164



177



5.4



15



36



18,4



13,6



0,9



480



320



460



320



14,9



171



185



6,75



18



45



22,0



16,4



0,6



570



380



550



380



15,1



179



193



7,95



22



53



26,4



18,0



0,3



670



460



650



460



15,5



190



204



9,0



26



|60



32,2



19,1



0,1



750



530



750



510





Zdjęcie produktu



Zewnętrzny 8 rdzeniowy 12 hilos 24 hilos Kabel światłowodowy Kabel światłowodowy ADSS Kable do komunikacji lotniczej 1



Podanie

Nadaje się do metody układania z powietrza

Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃

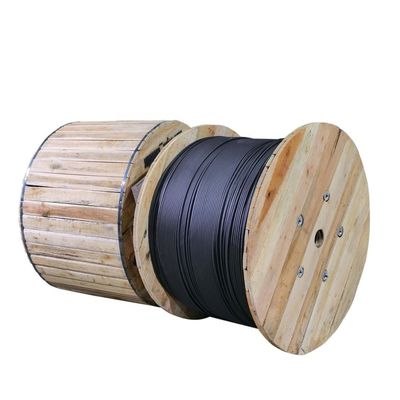

Szczegóły pakietu

Eksport Drewniany bęben, Normalna długość kabla będzie wynosić 2 km lub 3 km.
Na życzenie kupującego dostępna jest również inna długość.
Znak:Zazwyczaj dołączamy tylko raport z testu na opakowaniu, ale Twoja prośba jest również dostępna.
Na przykład:
A. Nazwa firmy
B. Waga brutto/netto
C. Typ włókna
D. Długość kabla

Zewnętrzny 8 rdzeniowy 12 hilos 24 hilos Kabel światłowodowy Kabel światłowodowy ADSS Kable do komunikacji lotniczej 2





FAQ

1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
dla kabla światłowodowego, kabla upuszczającego i przewodu ścieżki ect.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!

2. O jakości?
Dostarczymy przed przetestowaniem wszystkie włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz zażądać bezpłatnych próbek, aby sprawdzić naszą jakość.

3. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes to zawsze małe zamówienie.

4. Jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale pls zapewniamy, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.

5. Czy możesz zaakceptować usługę OEM?
Tak, witamy usługę OEM.Na produkcie możemy wydrukować Twoje logo.Każdy pomysł od Ciebie jest dostępny.
