16 rdzeń Rysunek 8 Kabel światłowodowy GYXTC8S ze stalowym drutem Messenger 2 mm

Minimalne zamówienie : 1 km Szczegóły pakowania : Drewniany bęben
Czas dostawy : 5-8 dni roboczych Zasady płatności : L / C, T / T, Western Union
Miejsce pochodzenia: Guangzhou, Chiny Nazwa handlowa: JQ/OEM
Orzecznictwo: ISO9001 ROHS CE-EMC FCC SDOC

Szczegóły informacji

Numer modelu: GYTC8S / GYFTC8S / GYXTC8S Rodzaj włókna: G652D
Liczba włókien: 2-144 rdzenie Długość: 2 km lub dostosowany
kolor: Czarny Drut komunikacyjny: 1,0 * 7 stalowy drut pleciony / drut stalowy 2 mm lub 3 mm
Struktura: Rysunek 8 kabel Rodzaj: Jednomodowy i wielomodowy
temperatura robocza: -40 ~ + 60 ° C Podanie: Antena zewnętrzna
Nazwa produktu: Rysunek 8 Samonośny kabel światłowodowy
High Light:

GYXTC8S Rysunek 8 Kabel światłowodowy

,

2 mm Rysunek 8 Kabel światłowodowy

opis produktu

16 rdzeń Rys. 8 Kabel światłowodowy GYTC8S / GYXTC8S z drutem stalowym 2 mm



Rysunek 8 Kabel światłowodowy GYTC8S / GYXTC8S z drutem stalowym 2 mm

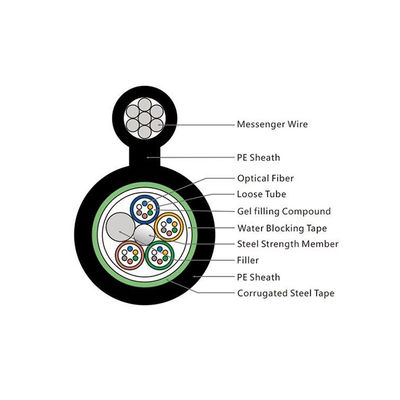

Włókna o średnicy 250 µm umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Drut stalowy lokalizuje lub FRP w środku rdzenia jako metalowy element wytrzymałościowy.Rury (i wypełniacze) są skręcone wokół elementu wytrzymałościowego w zwarty i okrągły rdzeń kabla.Wokół rdzenia kabla nałożona jest stal falista, która jest wypełniona masą wypełniającą, aby chronić go przed wnikaniem wody.Ta część kabla wraz z drutami splotki, jako część nośna, zakończona jest osłoną z polietylenu (PE) tworzącą konstrukcję figury 8.

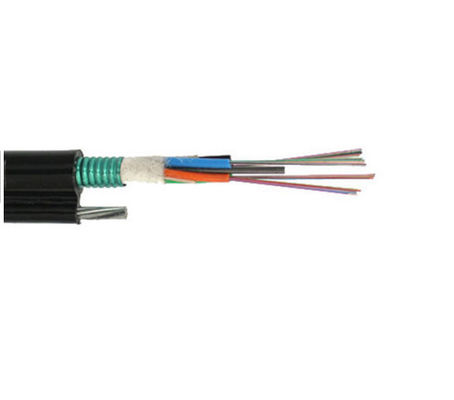

16 rdzeń Rysunek 8 Kabel światłowodowy GYXTC8S ze stalowym drutem Messenger 2 mm 0

16 rdzeń Rysunek 8 Kabel światłowodowy GYXTC8S ze stalowym drutem Messenger 2 mm 1

16 rdzeń Rysunek 8 Kabel światłowodowy GYXTC8S ze stalowym drutem Messenger 2 mm 2





Cechy

1, Wysoka wytrzymałość na rozciąganie skręconych drutów spełnia wymagania samonośności i zmniejsza koszty instalacji
2, Dobra wydajność mechaniczna i temperaturowa
3, Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
4, Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna;
5, W celu zapewnienia wodoszczelności kabla podejmowane są następujące środki:
--- Drut stalowy używany jako środkowy element wzmacniający
--- Luźna mieszanka do napełniania rurek
--- 100% wypełnienie rdzenia kabla
--- PSP zwiększający odporność na wilgoć



Charakterystyka optyczna

Rzeczy Jednostka Specyfikacja
G652D
Średnica pola trybu 1310nm hmm 9,2±0,4
1550nm hmm 10,4±0,5
Średnica okładziny hmm 124,8±0,7
Nieokrągłość okładziny %  0,7
Błąd koncentryczności rdzeń-okładzina hmm  0,5
Średnica powłoki hmm 245±5
Nieokrągłość powłoki %  6,0
Błąd koncentryczności okładziny-powłoki hmm  12
Długość fali odcięcia kabla Nm acc≤1260
Tłumienie (maks.) 1310nm dB/km 0,36
1550nm dBkm 0,22





Parametry techniczne

Model światłowodowy G.652D
Projekt (członek siły + tuba i wypełniacz) 1+5
CentralSiłaCzłonek Materiał Stalowy drut
Średnica (+ 0,05) mm 1,5
Luźna rurka Materiał PBT
Średnica (+0,06)mm 2
Grubość (+ 0,03) mm 0,32
TheMax.Core NO./Tube 12
Lina wypełniająca Materiał HDPE
Kolor biały
Średnica (+0,06)mm 2,1
Członek siły pasma Materiał Stal galwanizowana
Rodzaj φ0.9x3
Warstwa pancerza Materiał Taśma stalowa
Powłoka zewnętrzna① Materiał MDPE
Grubość (+ 0,03) mm 1.
Powłoka zewnętrzna① Materiał MDPE
Grubość (40.03) mm 1,8
Średnica kabla (土0,2) mm 9,5*17,8 (nominalna)
Waga kabla (+10) kg/km 160 (nominalna)
Min.instalacja/N 1500
Osłabienie 1310nm 0,35 dB/KM
1550nm 0,21 dB/KM
Min.promień gięcia Bez napięcia 10.0 * Kabelφ
Pod maksymalnym napięciem 20.0xKabelφ







Uszczelka

• Standardowy drewniany bęben kablowy

• Standardowa długość szpuli: 2/3 km/szpula, dostępna jest również inna długość

16 rdzeń Rysunek 8 Kabel światłowodowy GYXTC8S ze stalowym drutem Messenger 2 mm 3





FAQ

1. Czy jesteś prawdziwym producentem?

Tak.Jesteśmy prawdziwym producentem z 10-letnią historią.



2. Czy możesz zaakceptować małe zamówienie?

Tak, małe zamówienie jest dostępne. Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes jest zawsze z małego zamówienia.



3. Jaki jest twój okres gwarancji?

25 lat na kabel światłowodowy



4. Jaki jest twój czas dostawy?

Zwykle w ciągu 3-5 dni roboczych



5. A co z twoją roczną zdolnością produkcyjną?

Zewnętrzny / wewnętrzny kabel światłowodowy, nasza roczna produkcja wynosi 6 000 000 KM;

Kabel FTTH/FTTX/FTTA, to 6 000 000 KM rocznie;

Patchcord/Pigtaile, to 12 400 000 sztuk rocznie.



6. Czy możesz dostarczyć niestandardowe produkty i logo?

-Tak.Dostarczamy usługi OEM i ODM.Możesz przesłać nam swój rysunek.
