GYTY53 GYFTY53 48 96 Bezpośredni zakopany kabel światłowodowy z podwójnym płaszczem
Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Guangzhou, Chiny |
---|---|
Nazwa handlowa: | JQ/OEM |
Orzecznictwo: | ISO9001 ROHS CE-EMC FCC |
Numer modelu: | GYTA53 |
Zapłata:
|
|
Minimalne zamówienie: | 1 km |
Szczegóły pakowania: | Drewniany bęben |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 4500 km miesięcznie |
Szczegóły informacji |
|||
Rodzaj włókna: | G652D | kolor: | czarny |
---|---|---|---|
Kurtka: | PE | Liczba włókien: | 4-144core |
Nazwa produktu: | Opancerzony kabel światłowodowy | Długość: | 2 km lub niestandardowa długość |
Instalacja: | Underground Directly Buried | OEM: | Dostępny |
Podanie: | Telekomunikacja | Rodzaj: | Jednomodowy i wielomodowy |
High Light: | 144 rdzeń zewnętrzny kabel światłowodowy,zewnętrzny kabel światłowodowy GYTA53,zewnętrzny kabel światłowodowy jednomodowy |
opis produktu
Opancerzony bezpośrednio zakopany kabel światłowodowy 4-144 rdzeniowy GYTA53

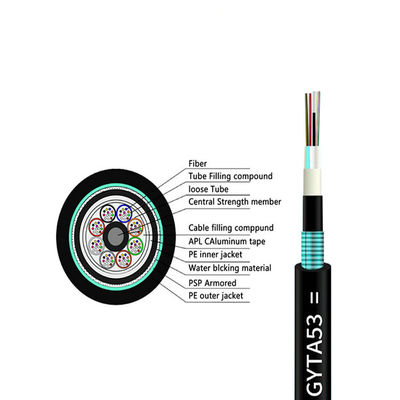

Włókna o średnicy 250µm umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego. Tuby są wypełnione wodoodporną masą wypełniającą.Drut stalowy, czasami pokryty polietylenem (PE) dla kabla o dużej liczbie włókien, znajduje się w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są skręcone wokół elementu wytrzymałościowego w zwarty i okrągły rdzeń kabla.Wokół rdzenia kabla nałożony jest aluminiowy laminat polietylenowy (APL), który jest wypełniony masą wypełniającą, aby chronić kabel przed wnikaniem wody.Następnie rdzeń kabla pokryty jest cienką wewnętrzną powłoką PE.Po nałożeniu PSP wzdłużnie na wewnętrzną powłokę, kabel jest wykończony zewnętrzną powłoką PE.
funkcje
Posiada dobre właściwości mechaniczne i temperaturowe.
Sam luźny materiał rurki ma dobrą wodoodporność i wysoką wytrzymałość.
Tuba wypełniona jest specjalnym smarem chroniącym włókno.
Specjalnie zaprojektowana zwarta konstrukcja kabla skutecznie zapobiega cofaniu się obudowy.
płaszcz PE ma doskonałą odporność na promieniowanie UV,zapewnić wodoodporność kabla.
Rdzeń wzmacniający z jednego drutu.Luźna tuba wypełniona jest specjalną wodoodporną masą.
Pełne wypełnienie rdzenia.Taśma aluminiowa powlekana tworzywem sztucznym (APL) bariera przeciwwilgociowa
Podanie
Nadaje się do układania bezpośrednio zakopanego
Charakterystyka optyczna
Przedmiotów | Jednostka | Specyfikacja | |
G652D | |||
Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
1550nm | hmm | 10,4±0,5 | |
Średnica okładziny | hmm | 124,8±0,7 | |
Nieokrągłość okładziny | % | ≤0,7 | |
Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
Średnica powłoki | hmm | 245±5 | |
Nieokrągłość powłoki | % | ≤6,0 | |
Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
Długość fali odcięcia kabla | Nm | acc≤1260 | |
Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
1550nm | dBkm | ≤0,22 |
Parametry techniczne
Liczba włókien | Struktura | Włókna na tubę |
Luźna średnica rurki (mm) |
Średnica CSM/średnica padu (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/ Wysokość (mm) |
Waga kabla (kg/km) |
4 | 1+5 | 4 | 1,8±0,1 | 1,4/1,4 | 1,6 | 12,0±0,2 | 145 |
6 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,6 | 12,0±0,2 | 145 |
8 | 1+5 | 8 | 1,9±0,1 | 1,4/1,4 | 1,6 | 12,0±0,2 | 145 |
12 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,6 | 12,0±0,2 | 145 |
24 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,6 | 12,0±0,2 | 145 |
36 | 1+6 | 12 | 1,9±0,1 | 1,6/1,6 | 1,6 | 13,2±0,2 | 155 |
48 | 1+5 | 12 | 2,2±0,1 | 1,6/1,6 | 1,6 | 13,2±0,2 | 155 |
60 | 1+5 | 12 | 2,2±0,1 | 1,61,6 | 1,6 | 13,2±0,2 | 160 |
72 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 13,2±0,2 | 180 |
96 | 1+8 | 12 | 2,2±0,1 | 1,6/3,5 | 1,6 | 15,4±0,2 | 220 |
144 | 1+12 | 12 | 2,2±0,1 | 1,8/6,4 | 1,6 | 18,5±0,3 | 270 |
GYTA53 (laminat z polietylenu aluminiowego)
Uszczelka
1/2/3/4 km lub niestandardowy bęben eksportowy o długości .
