48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
| Minimalne zamówienie : | 1km | Szczegóły pakowania : | drewniany bęben |
|---|---|---|---|
| Czas dostawy : | 5-8 dni roboczych | Zasady płatności : | L/C, T/T, Western Union |
| Możliwość Supply : | 4500 KM na miesiąc |
| Miejsce pochodzenia: | Kanton | Nazwa handlowa: | JQ/OEM |
|---|---|---|---|
| Orzecznictwo: | ISO9001 ROHS CE-EMC FCC SDOC | Numer modelu: | ADSS |
|
Szczegóły informacji |
|||
| rodzaj włókna: | YOFC lub Fiberhome na żądanie | Liczba włókien: | 4 -144 rdzeń |
|---|---|---|---|
| Kolor: | Czarny | Długość: | 2 km lub niestandardowa długość |
| Materiał kurtki: | PE lub AT | Nazwa: | Kabel światłowodowy ADSS |
| Członek siły: | Centralny członek siły FRP | Temperatura robocza: | -40 ~ +60 C |
| Zakres: | 100/200/300/400m | Instalacja: | Antenowy |
| członek siły: | FRP | ||
| High Light: | Podwójny kabel światłowodowy ADSS,napowietrzny kabel światłowodowy ADSS,napowietrzny cały dielektryczny kabel optyczny |
||
opis produktu

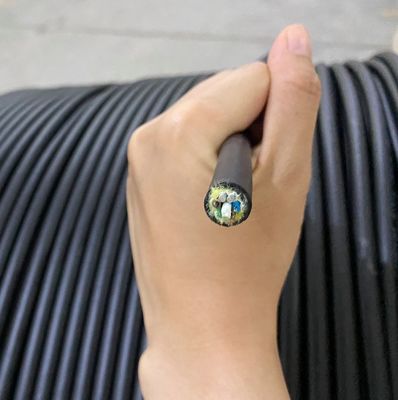

Podwójna podwójna kurtka dielektryczna ADSS Kelver Yarn Fiber Optic Cable
Opis

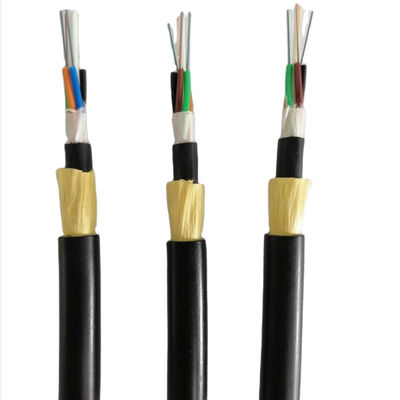

Kabel ADSS jest skręcony w luźną tubę.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są skręcone wokół tworzywa sztucznego wzmocnionego włóknem FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną powłoką PE lub AT (antytropową).
Cechy
Odporność na zgniatanie i elastyczność, następujące środki są podejmowane w celu zapewnienia wodoszczelności kabla;
100% wypełnienie rdzenia kabla, luźna masa wypełniająca tubę
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
Tworzywo wzmocnione pojedynczym włóknem jako centralny element wzmacniający
Podanie
Nadaje się do metody układania z powietrza
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Dane techniczne
|
Rozpiętość: 100m |
poniżej 110kV |
24 rdzeń |
|
strukturalny parametr |
Centralne komponenty wytrzymałościowe: FRP |
Średnica: 1,5 mm |
|
Luźna tuba (wypełniona galaretką) |
Średnica zewnętrzna: 1,8 mm |
|
|
Płaszcz wewnętrzny PE |
Grubość: 0,9 mm |
|
|
płaszcz zewnętrzny PE |
Grubość: 1,8 mm |
|
|
Techniczny parametr |
zewnętrzna średnica kabla |
10,0 mm |
|
powierzchnia przekroju kabla |
95,03 mm2 |
|
|
Model włókna |
G.652D |
|
|
Waga kabla |
85 kg/km |
|
|
Znamionowa wytrzymałość na rozciąganie (RTS) |
10 zł |
|
|
Minimalne dopuszczalne napięcie (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Moduł Younga |
7,8 kN/mm2 |
|
|
Współczynnik rozszerzalności cieplnej |
1.810-6/°C |
|
|
Odporność na krzyżowanie |
Długoterminowe: 1100 n/100 mm |
|
|
krótkoterminowa: 2200 n/100 mm |
||
|
Promień gięcia zezwolenia |
Długotrwałe (podczas pracy) 220 mm |
|
|
Krótkotrwałe (przy układaniu) 360 mm |
4-144 rdzeniowy kabel światłowodowy ADSS
|
Błonnik liczyć |
Struktura |
Włókna za tubę |
Luźna tuba średnica (mm) |
Średnica CSM / średnica podkładki (mm) |
Grubość nominalna płaszcza zewnętrznego (mm) |
Średnica kabla (mm) |
Kabel Waga (kg/km) |
| 4 | 1+6 | 4 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 81 |
| 6 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 81 |
| 8 | 1+6 | 4 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 82 |
| 12 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 82 |
| 24 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 83 |
| 36 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 84 |
| 48 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1,7 | 11,1 ± 0,5 | 93 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1,7 | 11,1 ± 0,5 | 95 |
| 96 | 1+8 | 12 | 2,2±0,1 | 3,0/3,9 | 1,7 | 12,5±0,5 | 122 |
| 144 | 1+12 | 12 | 2,2±0,1 | 3,5/6,4 | 1,7 | 15,5±0,5 | 185 |
Szczegóły pakietu
