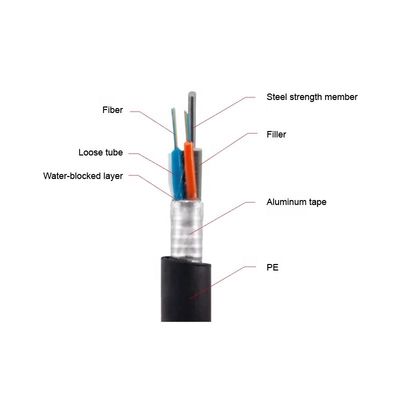

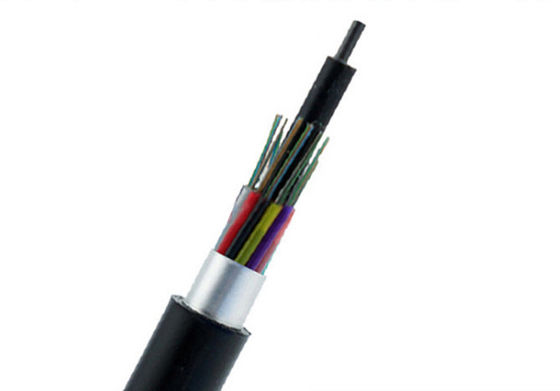

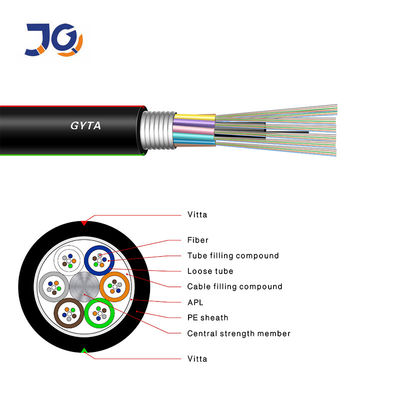

Struktura kabla:
Światłowód ma grubość 250 µm, luźna tuba wykonana jest z tworzywa sztucznego o wysokim module, który jest wypełniony wodoodporną mieszanką.Środek rdzenia kabla stanowi rdzeń wzmocniony metalem. Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla, który jest wypełniony związkiem hydroizolacyjnym, aby chronić go przed wnikaniem wody.Taśma aluminiowa powlekana tworzywem sztucznym (APL) jest owinięta wzdłużnie i wytłaczana w osłonę polietylenową w celu uformowania kabla
Charakterystyka:
1. Precyzyjna kontrola nadmiernej długości światłowodu zapewnia, że kabel optyczny ma dobre właściwości rozciągające i temperaturowe.
2. Sam materiał luźnej rury ma dobrą wodoodporność i wysoką wytrzymałość.Rurka jest wypełniona specjalnym smarem, który zapewnia krytyczną ochronę światłowodu.Dobra odporność na ciśnienie i elastyczność.
3. Powłoka PE ma dobrą odporność na promieniowanie ultrafioletowe i odporność na pękanie naprężeniowe w środowisku.
4. Aby zapewnić wodoodporność kabla optycznego, zastosuj następujące środki:
a) Pojedyncze wzmocnienie środkowe z drutu stalowego;
b) Wypełnij luźną tubę specjalną pastą z włókien;
c) 100% wypełnienie rdzenia kabla;
d) taśma aluminiowa dwustronnie powlekana tworzywem GYTA (APL) poprawia odporność kabli optycznych na wilgoć;
e) Dobry materiał blokujący wodę zapobiega podłużnemu przesiąkaniu wody przez kabel optyczny.
|
Charakterystyka optyczna
|
|||||
|
G.652
|
G.655
|
50 / 125μm
|
62,5 / 125 μm
|
||
|
Osłabienie
(+ 20 ℃) |
„@ 850nm
|
≤3,0 dB / km
|
≤3,0 dB / km
|
||
|
„Przy 1300 nm
|
≤1,0 dB / km
|
≤1,0 dB / km
|
|||
|
„@ 1310nm
|
≤0,36 dB / km
|
≤0,40 dB / km
|
|||
|
„@ 1550nm
|
≤0,22 dB / km
|
≤0,23 dB / km
|
|||
|
Pasmo
(Klasa A) |
„@ 850nm
|
≥500 MHz · km
|
≥200 MHz · km
|
||
|
„Przy 1300 nm
|
≥1000 MHz · km
|
≥ 600 MHz · km
|
|||
|
Przysłona numeryczna
|
0,200 ± 0,015NA
|
0,275 ± 0,015NA
|
|||
|
Długość fali odcięcia kabla λcc
|
≤1260nm
|
≤1480nm
|
|||
| Wytrzymałość na rozciąganie | Długoterminowe (N) | 1000 |
| Krótkoterminowe (N) | 3000 | |
| Odporność na zgniatanie | Długoterminowe (N) | 1000 |
| Krótkoterminowe (N) | 3000 | |
| Promień gięcia | Statyczne (mm) | 10D |
| Dynamiczny (mm) | 20D |
