24 48 96 Rdzeń GCYFY Mikrokable z włókien powietrznych

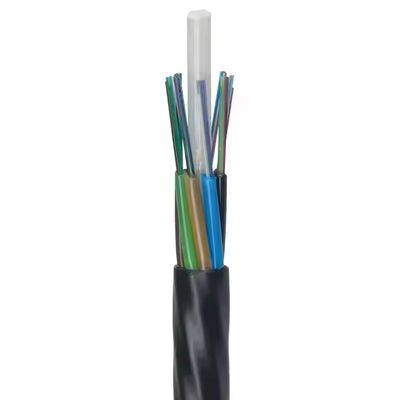

GCYFY mikrofabel powietrzny przyjmuje luźną strukturę z włókienami rurkowymi z nie-metalowym elementem wytrzymałości i bez konstrukcji pancerza

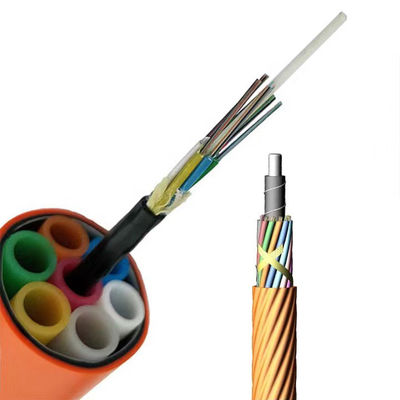

Wyposażenie do wyciągania lub instalacji w dmuchaniu powietrza w wstępnie zainstalowanych mikrokanałach
Instalacja dmuchania powietrza poprawia wykorzystanie kanałów i obniża koszty budowy
Łatwe rozszerzenie sieci bez wymiany istniejących rurociągów
Lekkie i kompaktowe urządzenie do elastycznego wdrażania
Segmenty z podkładką FTTH i segmenty z podkładką FTTH z wykorzystaniem instalacji powietrznej
Połączenie między punktami oddziału a punktami dostępu abonenta
Wdrożenie sieci bazowej
Aplikacje sieci obszarów metropolitalnych
Budowa sieci dostępu
Opis produktu
1Model: GCYFY

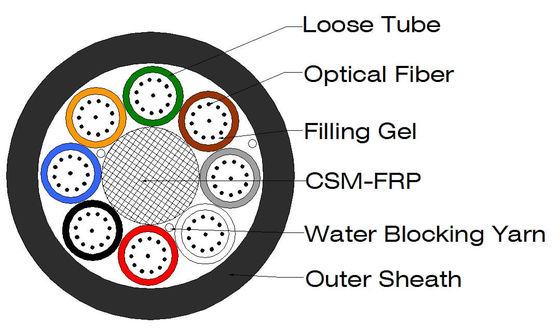

2. Przecinek kablowy
Charakterystyka optyczna
| Pozycja | Specyfikacja |
| Rodzaj włókna | G.652D |
| Zmniejszenie | |
| @ 1310 nm | ≤ 0,36 dB/km |
| @ 1383 nm | ≤ 0,35 dB/km |
| @ 1550 nm | ≤ 0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Długość fali odcięcia kabla ((λcc) | ≤ 1260 nm |
| Zerowa długość fali rozpraszania ((nm) | 1300 ~ 1324 nm |
| Pochylenie dyspersji | ≤ 0,092 ps/nm2km |
| Rozproszenie chromatyczne | |
| @ 1288 ~ 1339 nm | ≤ 3,5 ps/km) |
| @ 1550 nm | ≤ 18 ps/nm. km) |
| @ 1625 nm | ≤ 22 ps/nm. km) |
| PMDQ | ≤0,2 ps/km1/2 |
| Przedział pola trybu @ 1310 nm | 9.2±0.4 um |
| Błąd koncentryczności rdzenia | ≤ 0,6 um |
| Średnica okładzin | 1250,0 ± 0,7 um |
| Okładka Nieokrągłość | ≤ 1,0% |
| Średnica powłoki | 245±10 um |
| Test dowodowy | 100 kpsi (= 0,69 Gpa), 1% |
Kolor włókien i rur
• Temperatura transportu/składowania: -40°C do +70°C
KabelParametry
|
Rdzeń |
Rdzeń/rurka |
Średnica FRP (mm) |
Gęstość obudowy (mm) |
Przybliżona średnica całkowita (mm) |
Przybliż. masę (kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
Długość dostawy
• Standardowa długość: 4000 m; dostępne są również inne długości.
