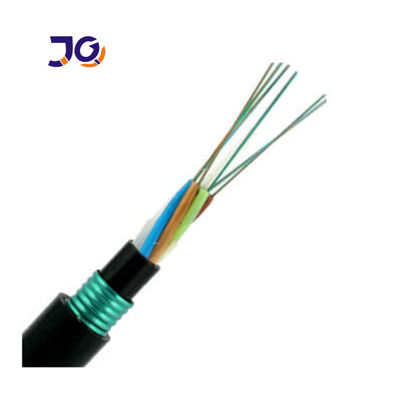

Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable

Skontaktuj się teraz

Niemetalowy kabel światłowodowy GYFTY53 blokujący wodę

Minimalne zamówienie :	1 km	Szczegóły pakowania :	Drewniany bęben
Czas dostawy :	5-8 dni roboczych	Zasady płatności :	L / C, T / T, Western Union
Możliwość Supply :	30 km dziennie

Miejsce pochodzenia:	Guangzhou, Chiny	Nazwa handlowa:	JQ/OEM
Orzecznictwo:	ISO9001	Numer modelu:	GYFTY53-48B1

Szczegóły informacji
Liczba włókien:	2-288 rdzeni	Rodzaj włókna:	tryb pojedynczy / tryb multi
Kurtka:	PE	kolor:	czarny
Nazwa produktu:	Zewnętrzny kabel światłowodowy	Numer modelu:	Rdzeń GYFTY53-48
Struktura:	Luźna tuba	Instalacja:	Antena lub kanał
Członek siły:	FRP	OEM:	Dostępny
Podkreślić:	Zewnętrzny kabel światłowodowy GYFTY53 , zewnętrzny kabel światłowodowy GYFTY53 , 48-żyłowy kabel światłowodowy GYFTY53

opis produktu

Niemetalowy kabel światłowodowy GYFTY53 blokujący wodę

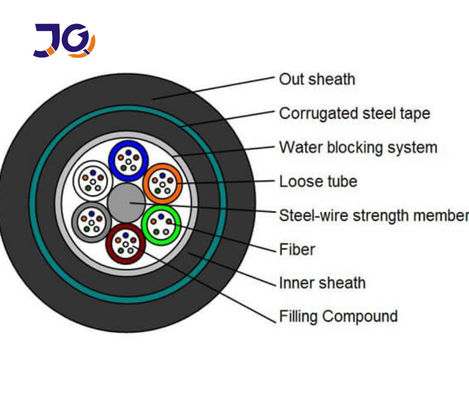

Włókna o średnicy 250 µm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Tworzywo sztuczne wzmocnione włóknem (FRP) umieszcza się w środku rdzenia jako niemetalowy element wzmacniający.Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń.Następnie rdzeń kabla pokryty jest cienką wewnętrzną osłoną z polietylenu (PE), która jest wypełniona żelem w celu ochrony przed wnikaniem wody.Wokół rdzenia kabla nałożona jest warstwa materiału zatrzymującego wodę, aby zapobiec wnikaniu wody.Po nałożeniu pancerza z taśmy stalowej falistej, kabel zostaje zakończony zewnętrzną osłoną z PE.

funkcje

* Dobra wydajność mechaniczna i temperaturowa
* Luźna tuba o wysokiej wytrzymałości, odporna na hydrolizę
* Specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
* Odporność na zgniatanie i elastyczność
* W celu zapewnienia wodoszczelności kabla podjęto następujące środki:
* Plastik wzmocniony pojedynczym włóknem jako centralny element wzmacniający
* Luźna masa wypełniająca tuby
* 100% wypełnienie rdzenia kabla
* PSP zwiększający odporność na wilgoć
* Materiał blokujący wodę

Podanie

1. Pochówek bezpośredni

2. Underground

3. Internet szkieletowy

Charakterystyka optyczna

G.652D

50 / 125um

625 / 125μm

Osłabienie

@ 850nm

≤3,0 dB / km

(+ 20 ° C)

@ 1300nm

≤1,0 dB / km

@ 1310nm

≤0,36 dB / km

@ 1550nm

≤0,22 dB / km

Przepustowość (klasa A)

@ 850nm

2500 MHz km

2200 MHz: km

@ 1300nm

21000 MHz-km

2600 MHz km

NumericalAperture

0,200 + 0,015NA

0,275 + 0,015NA

CableCut-

offWavelengthλcc

≤1260nm

Dane techniczne

Liczba włókien

Nominalny

Średnica (mm)

Nominalny

waga (kg / km)

Maks

Włókna na

Rura

(Tuba + wypełniacze)

Dopuszczalne obciążenie rozciągające

(N./ 100mm)

Dopuszczalne zgniatanie

Odporność (N / 100mm)

krótki

Semestr

długo

semestr

krótki

Semestr

długoterminowy

2 ~ 36

10.2

125

3000

1000

3000

1000

36 ~ 72

15.1

212

3000

1000

3000

1000

74 ~ 96

16.3

246

3000

1000

3000

1000

98 ~ 120

17.8

288

3000

1000

3000

1000

122 ~ 144

19.4

336

3000

1000

3000

1000

> 144

Projekt według życzenia klienta

Wydajność

Pozycja		Parametry
Luźna rurka	Materiał	PBT
Luźna rurka	Kolor	Wyświetlane są wszystkie kolory
Podsadzkarz	Materiał	PE
Podsadzkarz	Kolor	czarny
CSM	Materiał	FRP
Kurtka wewnętrzna	Materiał	HDPE
Kurtka wewnętrzna	Kolor	czarny
Zewnętrzna opancerzona	Materiał	Taśma stalowa powlekana tworzywem sztucznym
Zewnętrzna kurtka	Materiał	HDPE
Zewnętrzna kurtka	Kolor	czarny
Min.promień gięcia	Statyczny	12,5-krotna średnica kabla
Min.promień gięcia	Dynamiczny	25-krotna średnica kabla
Powtarzanie gięcia	Obciążenie: 150 N; liczba cykli: 30 Brak widocznego dodatkowego tłumienia, przerwania włókien i uszkodzenia kabla.
Wydajność na rozciąganie	Krótkoterminowe	1500N
Zmiażdżyć	Krótkoterminowe	3000 N / 100 mm
Skręcenie	Obciążenie: 150N;liczba cykli: 10;kąt skręcenia: ± 180 ° Brak wyraźnego tłumienia dodatku, pęknięcia włókna i uszkodzenia kabla.
