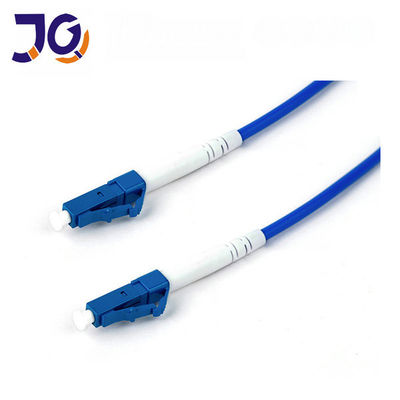

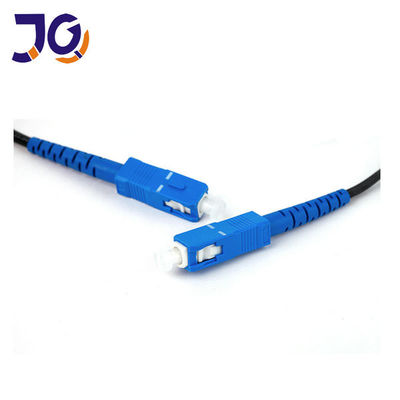

SC FC LC ST ZŁĄCZA PATCHCORD ŚWIATŁOWODOWY SM / MM
Opis:
Pigtail światłowodowy to kawałek kabla optycznego ze złączami tylko po jednej stronie kabla;to jest takie proste.Typy pigtaili światłowodowych zależą od typów złączy i kabla światłowodowego.Zwykle pigtail światłowodowy ma kabel o średnicy zewnętrznej 0,9 mm.Pigtaile są zwykle używane wewnątrz sprzętu do zarządzania światłowodami, złącza w pigtailu mogą łączyć się z adapterem lub innymi urządzeniami, drugi koniec pigtaila, który nie zawiera złączy, służy do łączenia światłowodu za pomocą splatania.
Funkcje produktów:
Niskie straty wtrąceniowe
Wysoka strata zwrotu
Dobra powtarzalność
Dobra wymiana
Doskonała zdolność adaptacji do środowiska
Charakterystyka optyczna
| Tryb | SM | MM | |
| Polskie | UPC | APC | APC |
| Strata wtrąceniowa | Typowo ≤0,2 dB Maksymalnie ≤ 0,3 dB | ≤0,25 dB | |
| Utrata zwrotu | ≥50dB | ≥65dB | ≥35dB |
| Wymienność | ≤0,2 dB | ||
| Powtarzalność | ≤0,1 dB | ||
| Trwałość | ≤0,2 dB (1000 krycia) | ||
| Wytrzymałość na rozciąganie | > 10kg | ||
| Temperatura | ≤0,2 dB (-40 + 85 wytrzymuje 100 godzin) | ||
| Wilgotność | ≤0,2 dB (+ 25 + 65 93 RH 100 godzin) | ||
Dane techniczne
|
Rodzaj |
Standard, Master |
|
Styl |
LC, SC, ST, FC.MU,HAŁAS,MPO, SC/APC, FC / APC, LC/APC.MU/APC |
|
Błonnik |
Jednomodowy / wielomodowy 50 / 125,62,5 / 125 (Multi tryb) OM2 i OM1 50 / 125,10G (Multi tryb) OM3 |
|
Kabel |
Simplex, Duplex średnica zewnętrzna: 3,0 mm, 20 mm, 0,9 mm PVC lub LSZH |
|
Polerowanie Sposób |
UPC, SPC, APC (8 ° i 6 °) |
|
Wprowadzenie Utrata |
≤0,1 dB (Dla Pojedynczy tryb Mistrz) ≤0,25 dB (dla Pojedynczy tryb Standard) ≤0,25 dB (dla trybu wielomodowego) Przetestowany przez JDSRM3750 |
|
Powrót Utrata (Pojedynczy tryb) |
UPC≥50dB SPC≥55dB APC≥60dB (typowo 65dB) Przetestowane przez JDSRM3750 |
|
Powtarzać umiejętność |
≤0,1 dB |
|
Operacyjny temperatura |
-400 C° do 850 C° |
|
Geometria Wymaganie (Pojedynczy tryb) |
Okucie Endface Promień 7mm≤R≤12mm (dla APC) 10mm≤R≤25mm (dla Standard) Wierzchołek Offset ≤30μm (dla Mistrz) Wierzchołek Offset ≤50μm (dla Standard) Pod cięcie-50nm SU≤50nm Przetestowany przez DORCZX-1 |
Podanie
Pomieszczenia komunikacyjne
FTTH (Fiber to The Home)
LAN (sieć lokalna)
FOS (czujnik światłowodowy)
System komunikacji światłowodowej
Sprzęt podłączony i transmitowany światłowodem
Pakowanie i dostawa
Pakowanie: 100 sztuk w jednym pudełku kartonowym lub OEM.
Wysyłka: drogą morską, lotniczą, ekspresową: DHL / UPS / Fedex / EMS / TNT itp
Dostawa: 3-5 dni po otrzymaniu płatności, zgodnie z ilością zamówienia.
