Podwójnie opancerzony zewnętrzny kabel światłowodowy

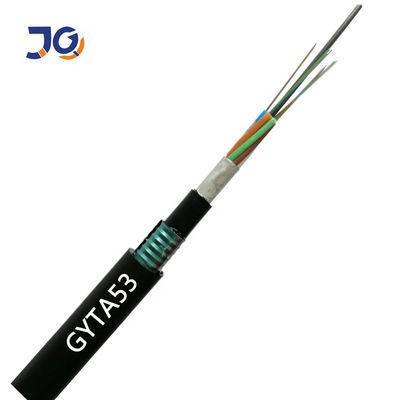

Aluminiowy opancerzony bezpośrednio zakopany kabel światłowodowy GYTA53
Podziemny kabel światłowodowy bezpośrednio zakopany GYTA53 został zaprojektowany, aby zapewnić dużą liczbę włókien z elastycznością i wszechstronnością wymaganą w dzisiejszych najbardziej wymagających instalacjach, w tym bezpośrednio zakopanych.Z liczbą włókien do 288 i konstrukcjami splotów SZ
Cechy
Posiada dobre właściwości mechaniczne i temperaturowe.
Sam luźny materiał rurki ma dobrą wodoodporność i wysoką wytrzymałość.
Tuba wypełniona jest specjalnym smarem chroniącym włókno.
Specjalnie zaprojektowana zwarta konstrukcja kabla skutecznie zapobiega cofaniu się obudowy.
Kurtka PE ma doskonałą odporność na promieniowanie UV, zapewnia wodoodporność kabla.
Rdzeń wzmacniający z jednego drutu. Luźna tuba jest wypełniona specjalną wodoodporną masą.
Pełne wypełnienie rdzenia. Taśma aluminiowa powlekana tworzywem sztucznym (APL) Bariera przeciwwilgociowa
Podanie
Nadaje się do układania bezpośrednio zakopanego
Charakterystyka optyczna
| Rzeczy | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Funkcja:
● Przyjęcie technologii dwukierunkowego skręcania warstw „SZ”
● Napełnianie maścią blokującą wodę krok po kroku, blokowanie wody w całej sekcji
● Stalowy (aluminiowy) pasek ma niezawodne połączenie z krawędzią, wysoką wytrzymałość i nie pęka po skręceniu
● Stabilna kontrola nadmiaru włókien
● Po uformowaniu kabla dodatkowe tłumienie światłowodu jest prawie zerowe, a wartość dyspersji nie zmienia się
● Doskonała wydajność środowiskowa, odpowiedni zakres temperatur wynosi -10 ℃ ~ + 70 ℃
Specyfikacja:
| Liczba włókien | Średnica nominalna (mm) | Masa nominalna (kg/km) | Maksymalna liczba włókien na tubę | Maksymalna liczba (tuby+wypełniacze) | Dopuszczalne obciążenie rozciągające (N) | Dopuszczalne zmiażdżenie Opór (N/100mm) |
||
| Krótkoterminowe | Długoterminowy | Krótkoterminowe | Długoterminowy | |||||
| 2~30 | 13.2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 32~48 | 13,8 | 175 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 50~72 | 14,6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 16,0 | 230 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 98~144 | 17,6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| >144 | Dostępne na życzenie klienta | |||||||
Notatka:
1. W przypadku kabla ognioodpornego płaszcz zewnętrzny może być wykonany z materiału bezhalogenowego o niskim zadymieniu (LSZH), typu GYTZS.
2. Na życzenie klienta mogą być oferowane kable z podłużnym paskiem koloru na zewnętrznej powłoce.Więcej szczegółów można znaleźć w serii GYTA.
3. Specjalna konstrukcja kabla może być zaprojektowana i wyprodukowana na życzenie klienta.
Uszczelka
1/2/3/4 km lub niestandardowy drewniany bęben eksportowy
