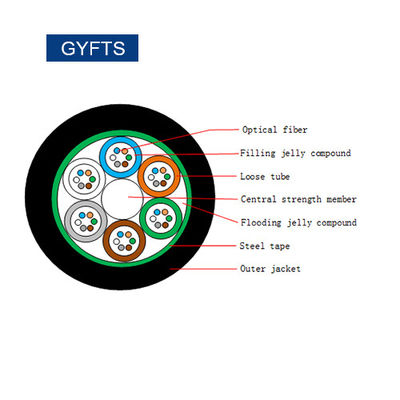

Struktura kabla
Cechy
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
| Liczba włókien | Struktura | Włókna na tubę |
Luźna średnica rurki (mm) |
Średnica CSM/średnica podkładki (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/ Wzrost (mm) |
Waga kabla (kg/km) |
| 4 | 1+5 | 4 | 1,8±0,1 | 1,4/1,4 | 1,4 | 9,0±0,3 | 80 |
| 6 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,4 | 9,0±0,3 | 80 |
| 8 | 1+5 | 8 | 1,9±0,1 | 1,4/1,4 | 1,4 | 9,0±0,3 | 80 |
| 12 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,4 | 9,0±0,3 | 80 |
| 24 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,4 | 9,0±0,3 | 85 |
| 36 | 1+6 | 12 | 2,2±0,1 | 1,6/1,6 | 1,6 | 9,7±0,3 | 100 |
| 48 | 1+5 | 12 | 2,2±0,1 | 1,6/1,6 | 1,6 | 9,7±0,3 | 105 |
| 60 | 1+5 | 12 | 2,2±0,1 | 1,6/1,6 | 1,6 | 9,7±0,3 | 110 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,6±0,3 | 122 |
| 96 | 1+8 | 12 | 2,2±0,1 | 1,6/3,5 | 1,6 | 12,0±0,3 | 160 |
| 144 | 1+12 | 12 | 2,2±0,1 | 2,0/6,4 | 1,8 | 15,6±0,3 | 240 |
| 216 | 1+6+12 | 12 | 2,2±0,1 | 2,2/2,2 | 1,8 | 16,0±0,3 | 270 |
| 288 | 1+9+15 | 12 | 2,2±0,1 | 2,2/4,3 | 2,0 | 18,2±0,3 | 282 |
Podanie
Nadaje się do zastosowań zewnętrznych w kanale i antenie
Szczegóły pakowania:
1km/ 2 km/3 km/4 km na drewniany bęben
Wysyłka:
Drogą morską/lotniczą lub ekspresową, zależy to od ilości zamówienia!
Czas realizacji:
| Ilość (km) | 1-300 | Powyżej 300 |
| Najwcześniejsza godzina (dzień) | 5-7 | Do negocjacji |
