opis produktu

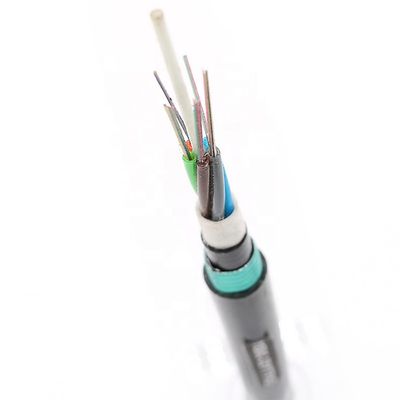

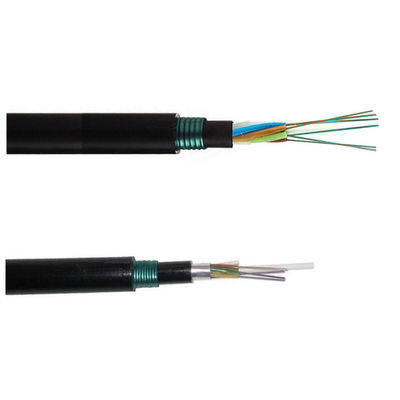

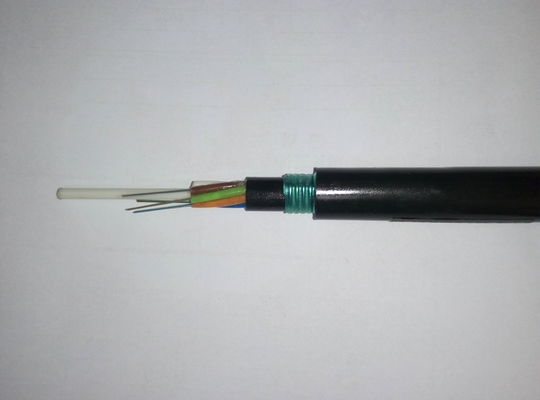

48 96 144 Rdzeń Zewnętrzny pancerz światłowodowy Kabel komunikacyjny Gyfty53 Frp Siła członka Kabel komunikacyjny
Opis
Włókna, 250μm, są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.
Rurki wypełnione są wodoodporną masą wypełniającą.
Tworzywo wzmocnione włóknem (FRP) znajduje się w środku rdzenia jako niemetaliczny element wzmacniający.
Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń.
Następnie rdzeń kabla pokryty jest cienką osłoną wewnętrzną z polietylenu (PE), która jest wypełniona galaretką, aby chronić go przed wnikaniem wody.
Wokół rdzenia kabla nakładana jest warstwa materiału blokującego wodę, aby zapobiec wnikaniu wody.
Po nałożeniu pancerza z falistej taśmy stalowej.kabel jest zakończony zewnętrzną powłoką PE.
Podanie
bezpośredni pochówek
Główne cechy
1. Dobra wydajność mechaniczna i temperaturowa ·
2. Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę ·
3. Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna ·
4Luźna tuba wypełniona żelem dla doskonałej ochrony włókien.
5. Pancerz z taśmy stalowej chroniący kabel przed uszkodzeniami mechanicznymi.
6. Konstrukcja UV i wodoodporna.
Wydajność kabla:
| Przedmiot |
Parametry |
|
Luźna tuba
|
Materiał |
PBT |
| Kolor |
Wyświetlanie wszystkich kolorów |
| Podsadzkarz |
Materiał |
PE |
| Kolor |
Czarny |
| CSM |
Materiał |
FRP |
| Kurtka wewnętrzna |
Materiał |
MDPE |
| Kolor |
Czarny |
| Zewnętrzny opancerzony |
Materiał |
Stal pokryta tworzywem sztucznym rozebrać się |
| Zewnętrzna kurtka |
Materiał |
MDPE |
| Kolor |
Czarny |
| Min.promień gięcia |
Statyczny |
12,5 razy średnica kabla |
| Dynamiczny |
25 razy średnica kabla |
|
Powtarzanie gięcia
|
Obciążenie:150N;liczba cykle:30 Brak oczywistego dodatku osłabienie, bez przerwania włókien i bez uszkodzenia kabla.
|
| Wytrzymałość na rozciąganie |
Krótkoterminowe |
1500N |
| Zmiażdżyć |
Krótkoterminowe |
3000N/100mm |
| Skręcenie |
Obciążenie:150N;liczba cykli:10;kąt skrętu:±180° Brak oczywistego dodatku osłabienie, bez przerwania włókien i bez uszkodzenia kabla. |
Parametry optyczne:
| |
|
50/125µm |
62,5/125 µm |
G.652 |
G.655 |
| Tłumienie (+20°C) |
@850nm |
≤3,0 dB/km |
≤3,3 dB/km |
|
|
| |
@1300nm |
≤1,0 dB/km |
≤ 1,0 dB/km |
|
|
| |
@1310nm |
|
|
≤0,36 dB/km |
≤0,4 dB/km |
| |
@1550nm |
|
|
≤0,22 dB/km |
≤0,23 dB/km |
| Przepustowość (klasa A) |
@850nm |
≥ 500 MHz.km |
≥ 200 MHz.km |
|
|
| |
@1300nm |
≥ 1000 MHz.km |
≥ 600 MHz.km |
|
|
| Apertura numeryczna |
|
0,200 ± 0,015 NA |
0,275 ±0,015 NA |
|
|
| Długość fali odcięcia kabla λcc |
|
|
|
≤ 1260 nm |
≤ 1450nm
|
Parametry techniczne
| Rodzaj kabla |
Liczba włókien |
Rury |
Wypełniacze |
Średnica kabla
mm
|
Waga kabla kg/km |
Wytrzymałość na rozciąganie
Długo/krótkoterminowe N
|
Odporność na zgniatanie
Długo/krótkoterminowe
N/100mm
|
Promień gięcia
Statyczny
/Dynamiczny
mm
|
| GYFTY53-2~6 |
2~6 |
1 |
7 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-8~12 |
8~12 |
2 |
6 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-14~18 |
14~18 |
3 |
5 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-20~24 |
20~24 |
4 |
4 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-26~30 |
26~30 |
5 |
3 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-32~36 |
32~36 |
6 |
2 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-38~42 |
38~42 |
7 |
1 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-44~48 |
44~48 |
8 |
0 |
15,8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-50~60 |
50~60 |
5 |
3 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFT Y53-62~72 |
62~72 |
6 |
2 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-74~84 |
74~84 |
7 |
1 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-86~96 |
86~96 |
8 |
0 |
16,8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-98~108 |
98~108 |
9 |
1 |
19,2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-110~120 |
110~120 |
10 |
0 |
19,2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-122~132 |
122~132 |
11 |
1 |
21,2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTY53-134~144 |
134~144 |
12 |
0 |
21,2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
Istnieje dwanaście kodów kolorów włókien. Są to włókna klasy A.
Więcej produktów
Jesteśmy fabryką, która kontroluje jakość.
Zapewniamy cenę fabryczną. Możesz zaoszczędzić koszty, mając dobrą jakość.

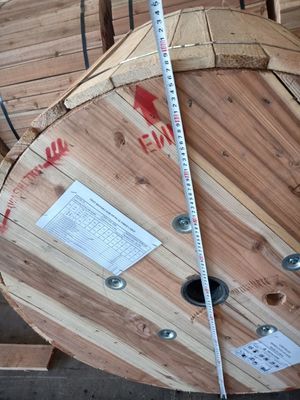

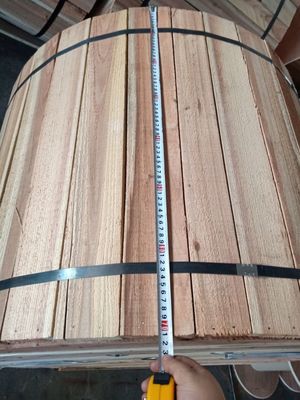

Pakiet:Drewniana rolka, 1000 m / rolka, 2000 m / rolka, 3000 m / rolka, wymagania klienta są również mile widziane
Chodzimy na wystawy.Mamy bogate doświadczenie w handlu zagranicznym, możesz zaoszczędzić czas na zakup.
Nie wahaj się ze mną skontaktować.Whatsapp: + 86 18122383351
FQA
Q1.Czy jesteś prawdziwym producentem?
Jesteśmy prawdziwym producentem z 10-letnią historią.
Q2.Jakie jest MOQ?
MOQ kabla światłowodowego wynosi 1 km.
Q3.Jaki jest czas dostawy?
Ogólny czas dostawy wynosi 5-7 dni po potwierdzeniu zamówienia.To zależy od ilości zamówienia.
Q4.Jak prawidłowo przechowywać kabel światłowodowy?
Przechowuj bęben w pomieszczeniu przed użyciem, bęben powinien być umieszczany bokiem, a nie na końcu.
P5.Czy możesz dostarczyć niestandardowe produkty i logo?
Tak.Dostarczamy usługę OEM.
Q6.Jakie są twoje warunki płatności?
Akceptujemy T / T, L / C, Western Union, D / P itp. 30% z góry i 70% przed wysyłką.
