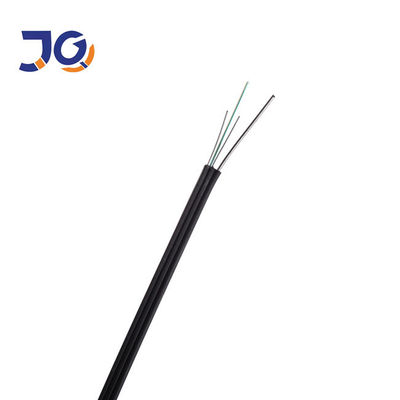

KABEL FTTH SPAD
Włókno: SM G657A1/G652D
Liczba włókien: 1-12
Przewód równoległy:0,45 ± 0,05 mm
Przewód posłańca:drut stalowy /FRP/KFRP
Materiał kurtki: LSZH
Prosta specyfikacja:
Strata wtrąceniowa: ≤0,30dB
Strata powrotna: ≥50dB
Trwałość:≤0,2dB
Długość fali testowej: 1310/1550nm
Temperatura pracy: -40 ℃ ~ 70 ℃

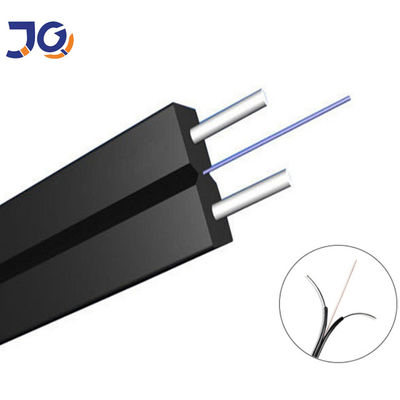

Charakterystyka
Specjalne światłowód o niskiej czułości na zginanie zapewnia wysoką przepustowość i doskonałą komunikacjęwłasność transmisji;
Dwa równoległe elementy wzmacniające FRP zapewniają dobrą odporność na zgniatanie w celu ochrony włókna;
Pojedynczy drut stalowy lub masażery jako dodatkowy element wzmacniający zapewniają dobrą wytrzymałość na rozciąganie.
Prosta konstrukcja, niewielka waga i wysoka praktyczność;
Łatwe rozbieranie i łączenie, uproszczenie instalacji i konserwacji
Parametry światłowodu
| Nie. | Przedmiotów | Jednostka | Specyfikacja | ||
| G657A2 | |||||
| 1 |
Średnica pola trybu |
@1310nm | μm | 8,8±0,4 | |
| @1550nm | μm | 9,8 ± 0,5 | |||
| 2 | Średnica okładziny | μm | 124,8±0,7 | ||
| 3 | Nieokrągłość okładziny | % | ≤0,7 | ||
| 4 | Błąd koncentryczności rdzeń-okładzina | μm | ≤0,5 | ||
| 5 | Średnica powłoki | μm | 245±5 | ||
| 6 | Nieokrągłość powłoki | % | ≤6,0 | ||
| 7 | Błąd koncentryczności okładziny-powłoki | μm | ≤12,0 | ||
| 8 | Promień zwijania włókien | m | ≥4 | ||
| 9 | Długość fali odcięcia kabla | Nm | λcc≤1260 | ||
| 10 | Wartość dyspersji | @1550nm | ps/(nm*km) | ≤18 | |
| @1288~1339nm | ps/(nm*km) | ≤3,5 | |||
| @1271~1360nm | ps/(nm*km) | ≤5,3 | |||
| 11 | Długość fali zerowej dyspersji | Nm | 1300≤λ0≤1324 | ||
| 12 | Nachylenie zerowej dyspersji | ps/(nm²·km) | ≤0,093 | ||
| 13 |
Dyspersja w trybie polaryzacji |
Wartość projektowa łącza PMD |
ps/√km | 0,2 | |
|
Maksymalne indywidualne PMD dla światłowodów |
ps/√km | 0,09 | |||
| 14 |
Strata makro zginania |
Promień 10 obrotów × 15 mm @ 1550 nm | dB | ≤0,21 | |
| Promień 10 obrotów × 15 mm @ 1625 nm | dB | ≤1,0 | |||
| 1 obrót × promień 10 mm @ 1550 nm | dB | ≤0,5 | |||
| 1 obrót × promień 10 mm @ 1625 nm | dB | ≤1,2 | |||
| 15 | Tłumienie (maks.) | @1310nm | dB/km | ≤0,35 | |
| @1550nm | dB/km | ≤0,21 | |||

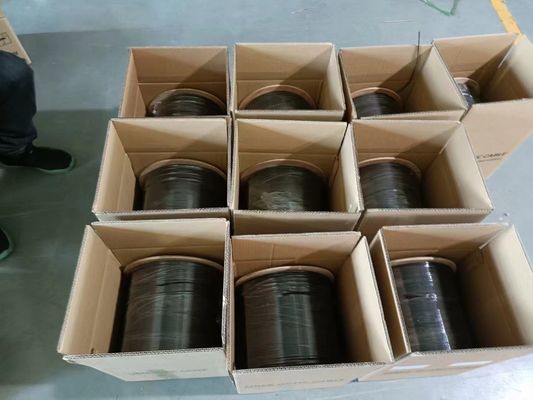

GJXH G657A / G652D SM 1-rdzeniowy kabel światłowodowy FTTH 1KM
