Opis kabla opalania włókna
GJXH/GJYXCHkabel światłowodowy drop to rodzaj kabla światłowodowego, który jest szeroko stosowany w aplikacjach FTTH.Ten rodzaj kabla światłowodowego został doceniony ze względu na jego wyjątkową wydajność w kablach LAN wewnętrznych i zewnętrznych.

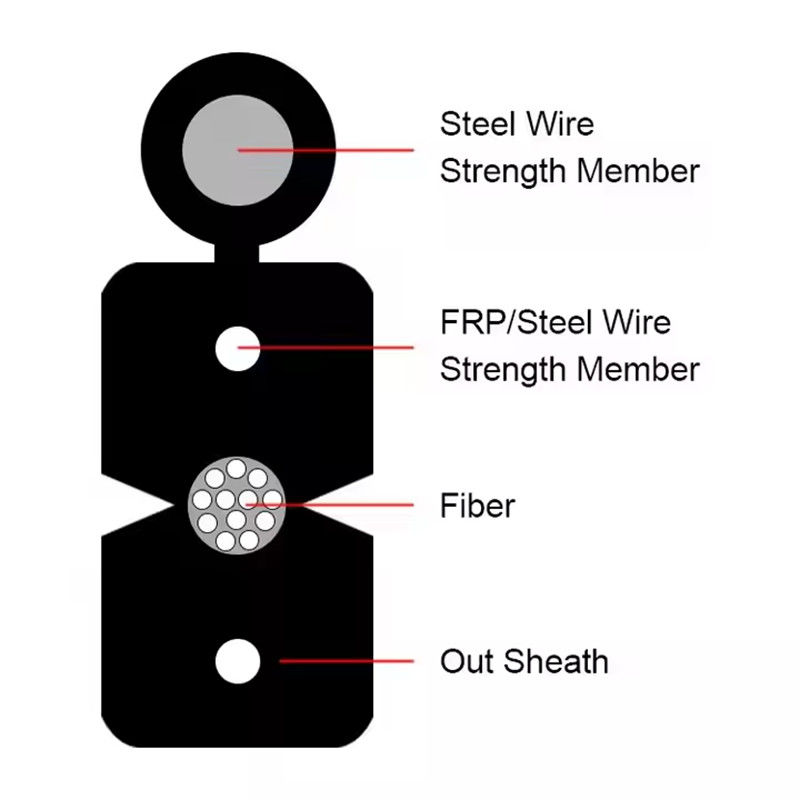

W przypadku kabli wewnętrznych możemy wybrać typ GJXH, który ma dwa druty stalowe lub FRP wewnątrz dla członka siły.który ma jednego pasażera ze stali i dwa członki ze stali .
Cechy
Niskie straty, wysoka wydajność
Prężnice kabli FTTH Drop: Φ2.0*5.0mm; Φ2.0*3.0mm
Siła: GFRP, QFRP, KFRP, drut stalowy
Moduł światłowodowy: G652D, G.657A1, G657A2, G657B3
Zgodne ze standardem IEC Certyfikacja:ISO9001:2008, ROHS,CE
Wszystkie produkty podlegają 100% ścisłej kontroli jakości przed wysyłką.
Zastosowanie
Sieć FTTH dla sieci lokalnej wewnętrznej i zewnętrznej oraz sieci okablowania budynków
Połączenie między instrumentami, skrzynką końcową i komunikacją
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
|
G657a2 |
|||
| Prężnica pola trybu | 1310 nm | - Tak. | 8.6±0.4 |
| 1550 nm | - Tak. | 9.5±0.5 | |
| Średnica okładzin | - Tak. | 125±0.7 | |
| Nieokrągłość powłoki | % | ≤0.7 | |
| Błąd w koncentryczności okładzin rdzenia | - Tak. | ≤0.5 | |
| Średnica powłoki | - Tak. | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności powłoki | - Tak. | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Zmniejszenie (maks.) | 1310 nm | dB/km | ≤0.35 |
| 1550 nm | dBkm | ≤0.21 | |
KabelParametry
| Pozycje | Specyfikacje | |
| Liczba włókien | 2 ~ 12 | |
| Włókna barwione do powlekania | Wymiar | 250 μm+15 μm |
| Kolor | niebieski / pomarańczowy | |
| Członek siły | Średnica | 00,45 mm/0,5 mm |
| Materiał | Stal/FRP | |
| Włóczniaki | Wymiar | 2.0*3.0mm/2.0*5.0mm/2.7*6.5mm |
| Materiał | LSZH (Low smoke zero halogen) | |
| Kolor | Czarno-białe | |
Parametry techniczne
| Włókna Hrabia. |
Kabel Średnica ((mm) |
Waga kabla kg/km) |
Wytrzymałość na rozciąganie Długa/krótka Termin (N) |
Odporność na złamanie Długa/krótka Termin (N/100 mm) |
Zgięcie Radiusz statyczny/dynamiczny |
| 2 ~ 4 | 2.0*3.0 | 9.5 | 300/600 | 1000/2200 | 10D/20D |
| 6-12 | 2.7*6.5 | 11 | 300/600 | 1000/2200 | 10D/20D |

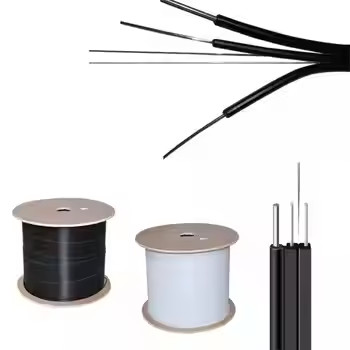

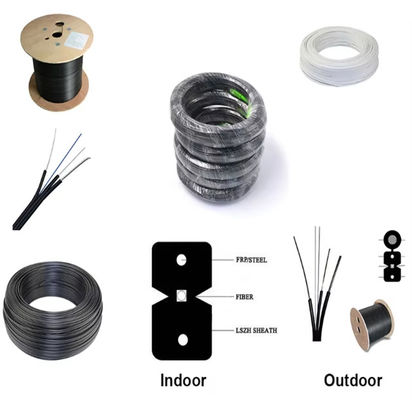

Szczegóły pokazują zdjęcia

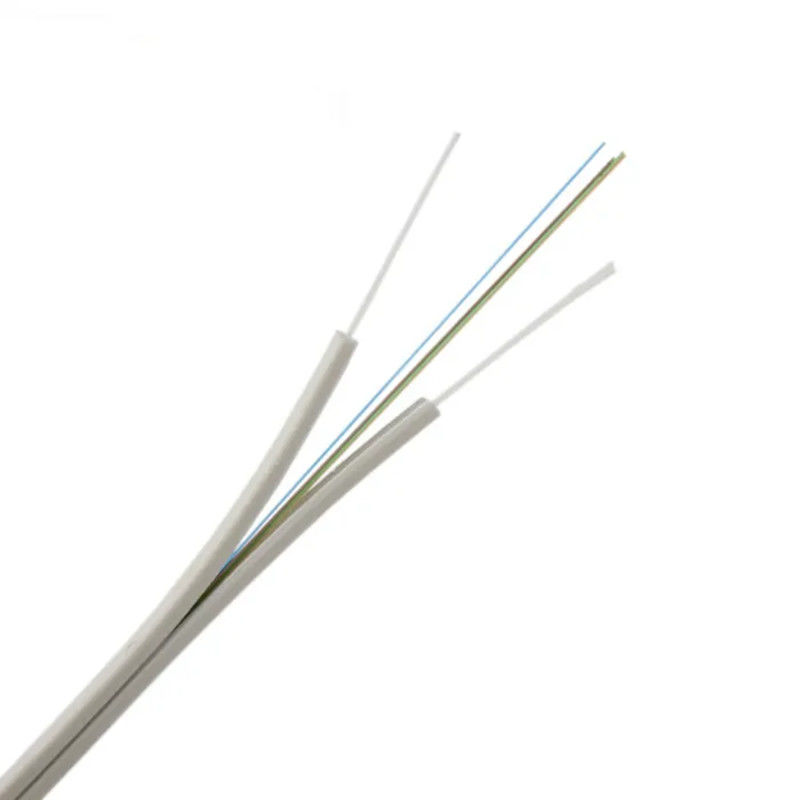

kablówki wewnętrzne

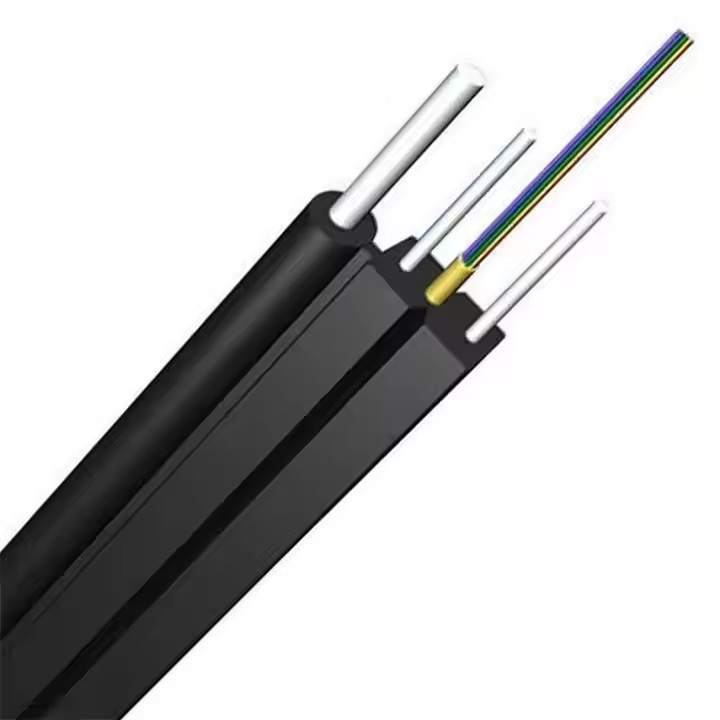

kablówki zewnętrzne
kablówki zewnętrzne

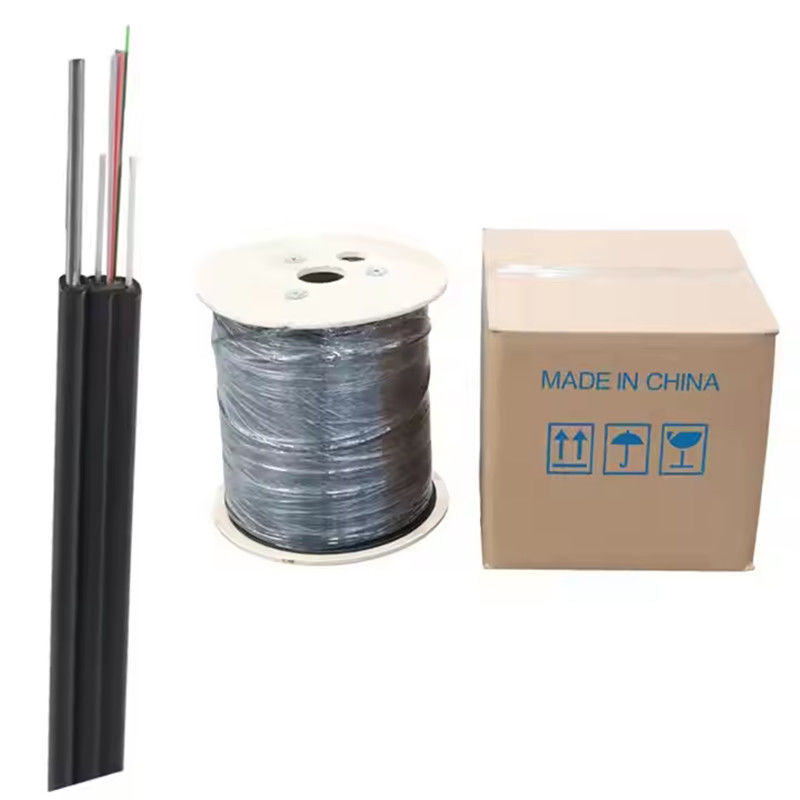

opakowanie kablowe
opakowanie w pudełku
opakowanie w palety
