Anty-gryzoniowy | Ognioodporny | Wytrzymały kabel komunikacyjny do kopalń
Kabel światłowodowy MGXTSV / MGTSV do kopalń, ognioodporny został zaprojektowany tak, aby spełniać wymagania trudnych warunków podziemnych kopalń.
Włókna optyczne 250μm umieszczone są w luźnych tubach o wysokim module sprężystości, wypełnionych żelem wodoodpornym.
Centralny element wzmacniający z metalu zapewnia zwiększoną wytrzymałość na rozciąganie.
W przypadku mniejszej liczby rdzeni, element wzmacniający jest powlekany PE dla dodatkowej ochrony.

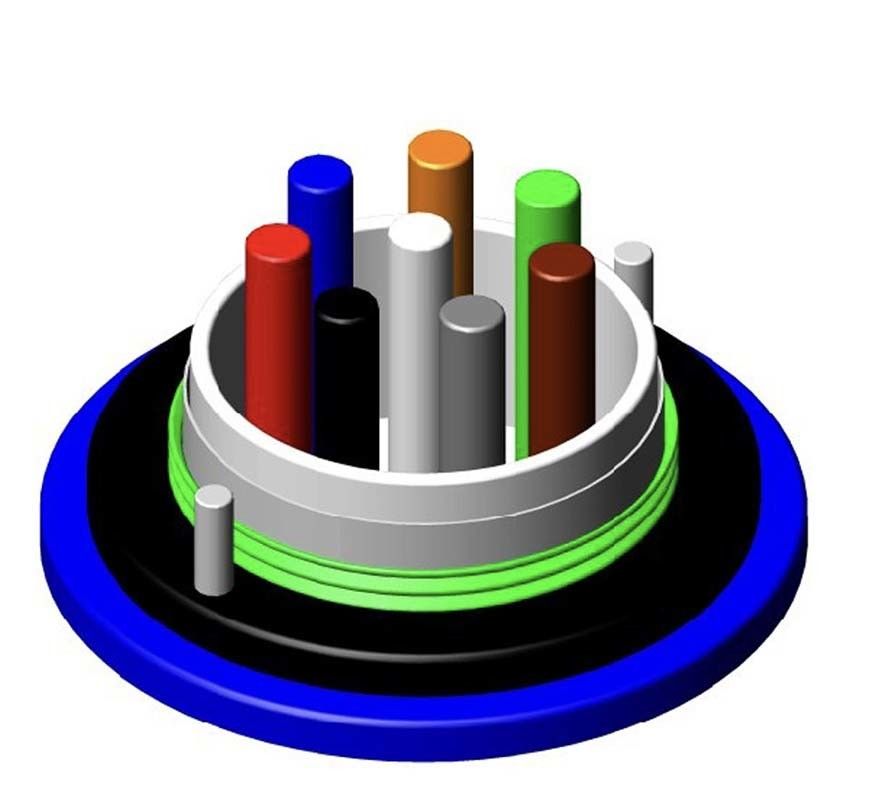

Luźne tuby i liny wypełniające są skręcone wokół centralnego rdzenia, tworząc zwartą, okrągłą strukturę kabla z wypełniaczami blokującymi wodę.

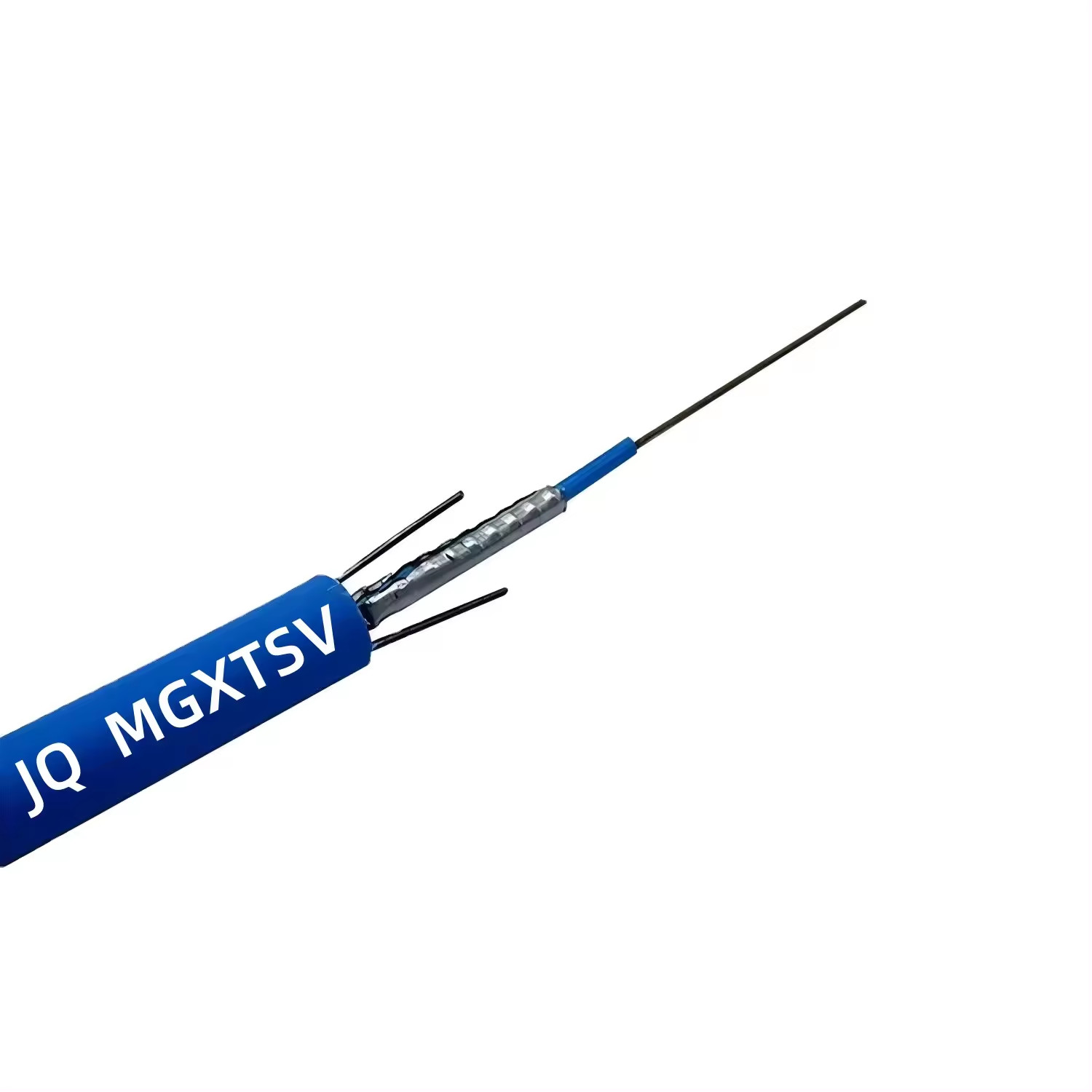

Rdzeń jest wzdłużnie owinięty taśmą stalową powlekaną tworzywem sztucznym (PSP), a następnie wewnętrzną osłoną PE i niebieskim, ognioodpornym płaszczem zewnętrznym z PVC dla doskonałej odporności na ogień i trwałości.
Kabel ten nie tylko zachowuje wszystkie zalety standardowych kabli światłowodowych, ale także zapewnia specjalistyczne bezpieczeństwo i niezawodność wymagane przez przemysł wydobywczy węgla. Nawet w sytuacjach awaryjnych komunikacja pozostaje stabilna, pomagając zminimalizować straty. Produkt jest certyfikowany przez Organ Nadzoru Bezpieczeństwa Kopalń Węgla i posiada oficjalny znak bezpieczeństwa górniczego.
Doskonałe parametry mechaniczne i termiczne – Stabilna praca w trudnych warunkach.
Doskonała odporność na wodę – Luźne tuby wykonane są z materiałów blokujących wodę i wypełnione żelem dla ochrony włókien.
Odporność na wysokie ciśnienie – Wytrzymała konstrukcja zapewnia trwałość w przypadku obciążeń zewnętrznych.
Ochrona przed wilgocią i gryzoniami – Taśma stalowa PSP i specjalne wypełnienie zapewniają silną ochronę przed wilgocią i gryzoniami.
Płaszcz ognioodporny – Niebieska osłona z PVC zapewnia niezawodną odporność na ogień, spełniając normy bezpieczeństwa kopalń.
Kopalnie węgla, złota, żelaza i inne – Bezpieczna i stabilna transmisja danych w operacjach podziemnych.
Trudne środowiska przemysłowe – Ognioodporne i odporne na wilgoć sieci komunikacyjne.
Charakterystyka optyczna
|
Nazwa przedmiotu
|
Kabel światłowodowy MGXTSV
|
|
Miejsce pochodzenia
|
Guangdong, Chiny
|
|
Numer modelu
|
MGTSV
|
|
Nazwa marki
|
JQ |
|
Typ włókna
|
Tryb jednomodowy ITU-T G652D
|
|
Liczba włókien
|
2-24 rdzenie
|
|
Element wzmacniający
|
Centralny drut stalowy
|
|
Materiał płaszcza
|
Osłona ognioodporna
|
|
Struktura kabla
|
Jednostka Tuba
|
|
Certyfikat
|
ISO9001/CE/RoHS/CE
|
|
Temperatura przechowywania
|
-40℃ do +70℃
|
|
Odpowiedni do kanałów kopalnianych / napowietrznych
|
Kanał/Napowietrzny
|
Cechy
Doskonałe właściwości ognioodporne dla zwiększonego bezpieczeństwa w środowiskach górniczych.
Wytrzymała, odporna na hydrolizę luźna tuba zapewnia długotrwałą niezawodność.
Podwójna osłona i konstrukcja z pojedynczym pancerzem zapewniają doskonałą odporność na zgniatanie, wodoodporność i ochronę przed gryzoniami.
Włóknina blokująca wodę poprawia odporność na wilgoć i trwałość kabla.
Specjalne wypełnienie żelem wewnątrz luźnych tub zapewnia optymalną ochronę włókien.
Niebieski płaszcz zewnętrzny z PVC lub LSZH jest ognioodporny i łatwy do zidentyfikowania podczas instalacji.
Wysoka odporność na zgniatanie w połączeniu z dużą elastycznością ułatwia obsługę i układanie.
Charakterystyka optyczna
| Elementy | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Niesymetryczność płaszcza | % | ≤0.7 | |
| Błąd koncentryczności rdzenia i płaszcza | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Niesymetryczność powłoki | % | ≤6.0 | |
| Błąd koncentryczności płaszcza i powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Parametry techniczne
| Włókno Liczba |
Kabel Średnica (mm) |
Waga kabla kg/km) |
Wytrzymałość na rozciąganie Długotrwałe/Krótkotrwałe Termin (N) |
Odporność na zgniatanie Długotrwałe/Krótkotrwałe Termin (N/100mm) |
Promień zgięcia Statyczny/Dynamiczny
mm) |
| 8 | 78 | 1000/3000 | 10D/20D | 10D/20D | Próbki pokazują |
| 10 | 90 | 1000/3000 | 10D/20D | 10D/20D | Próbki pokazują |
Zastosowanie
Odpowiedni do kanałów kopalnianych / napowietrznych
Temperatura przechowywania / pracy: -40℃~+70℃
Pakowanie i dostawa

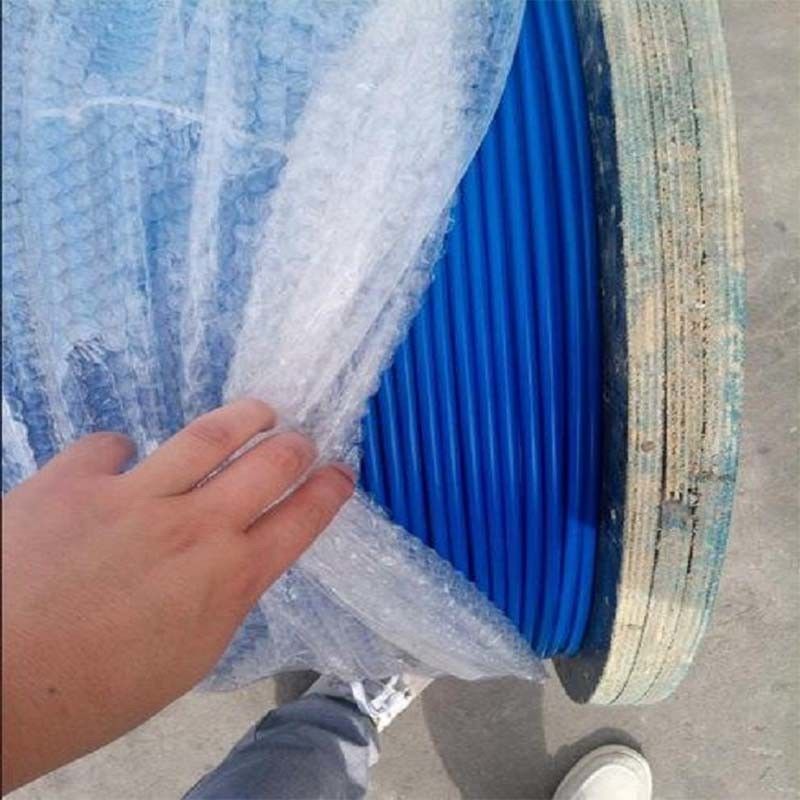

1/2/3/4/5 km w jednym drewnianym bębnie,
dni dostawy: 5-8 dni roboczychFAQ – Górniczy kabel światłowodowy ognioodporny MGXTSV
Kabel MGXTSV jest specjalnie zaprojektowany do
kopalń węgla, kopalń złota, kopalń żelaza i innych podziemnych lub niebezpiecznych środowisk. Zapewnia stabilną komunikację optyczną nawet w trudnych warunkach, z doskonałymi właściwościami ognioodpornymi i anty-gryzoniowymi.2. Czy ten kabel posiada certyfikat do zastosowań górniczych?
Tak. Nasz kabel MGXTSV jest
certyfikowany przez Organ Nadzoru Bezpieczeństwa Kopalń Węgla i posiada oficjalny znak bezpieczeństwa górniczego, zapewniając zgodność z branżowymi standardami bezpieczeństwa.3. Co sprawia, że kabel MGXTSV jest ognioodporny?
Wykorzystuje
niebieski, ognioodporny płaszcz z PVC lub LSZH w połączeniu z podwójną ochroną osłony, co znacznie poprawia odporność na ogień i zapewnia bezpieczną komunikację w sytuacjach awaryjnych.4. Jak chroni włókna przed wodą i naprężeniami mechanicznymi?
Kabel posiada
luźne tuby wypełnione specjalnym żelem, warstwę taśmy blokującej wodę i pancerz z taśmy stalowej PSP, zapewniając doskonałą wodoodporność, odporność na zgniatanie i długotrwałą trwałość.5. Czy ten kabel może oprzeć się uszkodzeniom przez gryzonie?
Tak. Warstwa pancerna i konstrukcja z podwójną osłoną zapewniają silną
ochronę przed gryzoniami, zapobiegając uszkodzeniom kabla i kosztownym konserwacjom.6. Jakie są dostępne liczby rdzeni i konfiguracje?
Oferujemy kable MGXTSV z różną liczbą włókien (np.
2–144 rdzenie) w celu spełnienia różnych wymagań projektowych. Dostępne są również niestandardowe długości i konfiguracje.7. Czy świadczycie usługi OEM/ODM?
Tak. Możemy
wydrukować Twoje logo, dostosować kolor płaszcza i dostosować liczbę włókien lub strukturę zgodnie z potrzebami Twojego projektu.8. Jaki jest typowy czas dostawy?
W przypadku standardowych specyfikacji zazwyczaj wysyłamy w ciągu
3–7 dni roboczych. Zamówienia duże lub niestandardowe mogą wymagać dodatkowego czasu produkcji.
