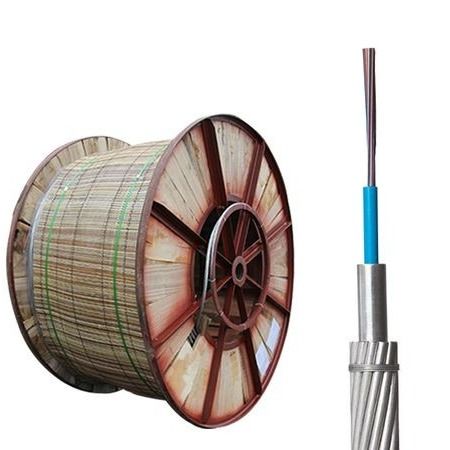

Kabel OPGW (Optical Power Ground Wire) łączy włókna optyczne z przewodem uziemiającym napowietrznym linii przesyłowych wysokiego napięcia, umożliwiając jednoczesne uziemienie elektryczne i komunikację optyczną w jednym kablu. Ta konstrukcja o podwójnej funkcji zwiększa niezawodność systemu, upraszcza infrastrukturę i obniża koszty budowy. Dzięki swojej konstrukcji wzmocnionej metalem, kable OPGW są mocne, trwałe i odporne na trudne warunki środowiskowe.
Zaawansowana ochrona: Rury ze stali nierdzewnej wypełnione związkami blokującymi wodę chronią włókna optyczne przed wilgocią i uszkodzeniami fizycznymi.
Wysoka wytrzymałość i kompaktowa konstrukcja: Oferuje doskonałą wytrzymałość na rozciąganie i kompaktowość konstrukcyjną, odpowiednią do instalacji zewnętrznych o dużej rozpiętości i ekstremalnych warunków.
Minimalne zakłócenia elektromagnetyczne: Redukuje zakłócenia między sygnałami komunikacyjnymi a prądami zwarciowymi w systemach zasilania.
Łatwa instalacja: Kompatybilny ze standardowymi specyfikacjami przewodów uziemiających, idealny do nowych konstrukcji i projektów wymiany.
Kable OPGW są niezbędne dla inteligentnej sieci i nowoczesnej infrastruktury użyteczności publicznej, zapewniając niezawodną sieć komunikacyjną zintegrowaną z liniami przesyłu energii. Umożliwiają:
Monitorowanie w czasie rzeczywistym jak i wykrywanie usterek
Szybką transmisję danych na duże odległości
Zwiększoną wydajność sieci jak i zmniejszone przestoje
Dzięki doskonałej odporności na wyładowania atmosferyczne, obciążenia wiatrem i zmiany temperatury, kable OPGW są preferowanym rozwiązaniem dla przedsiębiorstw użyteczności publicznej, które chcą zmodernizować sieci w sposób efektywny przy jednoczesnym minimalizowaniu zakłóceń i kosztów instalacji.
Zastosowania:
Kable OPGW (Optical Power Ground Wire) są używane głównie do komunikacji linii energetycznych, zintegrowane z ochroną przekaźnikową, systemami automatycznego sterowania i instalowane wzdłuż linii przesyłowych wysokiego napięcia. Są idealne do nowych projektów napowietrznych linii energetycznych, w tym transmisji ultrawysokiego napięcia (UHV), zapewniając zarówno zdolność komunikacyjną jak i ochronę odgromową poprzez bezpieczne przewodzenie prądów zwarciowych.
Budowa:

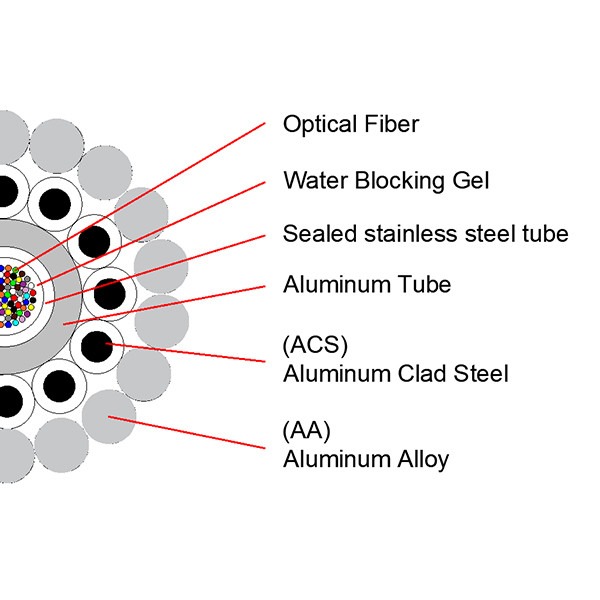

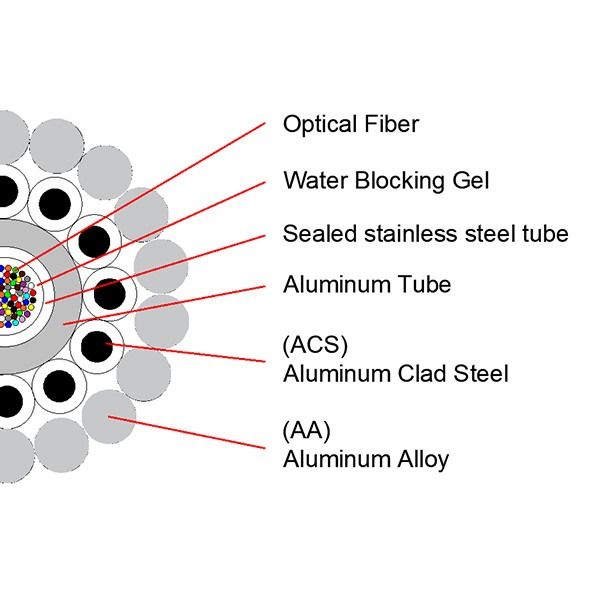

przewód uziemiający ze skręconych włókien optycznych jest wykonany z dwóch lub trzech warstw drutów ze stali aluminiowanej (ACS), lub kombinacji ACS i drutów ze stopu aluminium, oferując wytrzymałość mechaniczną, trwałość i wydajność elektryczną. Standardowa konstrukcja charakteryzuje się centralną rurą ze stali nierdzewnej mieszczącą włókna optyczne, pokrytą aluminium dla dodatkowej ochrony.
Specyfikacje techniczne:
Typy włókien: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
Liczba rdzeni włókien: Do 96 rdzeni
Zakres napięcia: Odpowiedni dla linii energetycznych o napięciu znamionowym do 110 kV i poniżej
Cechy konstrukcyjne: Centralna rura ze stali nierdzewnej, pokrycie aluminiowe, wysoka wytrzymałość na rozciąganie, blokowanie wody, odporność na korozję i promieniowanie UV
Korzyści:
Łączy przesył energii elektrycznej wysokiego napięcia z komunikacją optyczną w jednym kablu
Zapewnia niezawodną transmisję danych na duże odległości dla zastosowań telekomunikacyjnych i inteligentnych sieci
Zapewnia ochronę mechaniczną, odporność na wyładowania atmosferyczne i trwałość dla środowisk zewnętrznych i narażonych na duże obciążenia
OPGW z rurą aluminiową PBT
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |

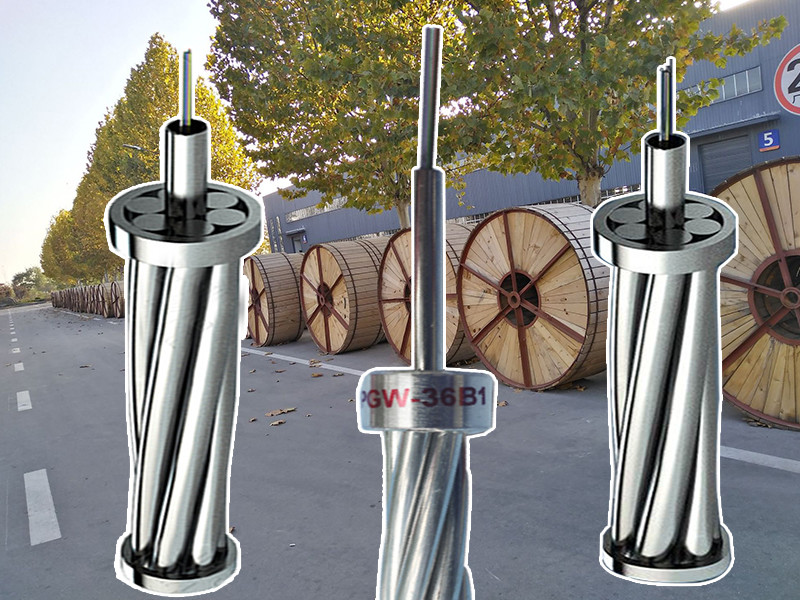

Typowe konstrukcje OPGW z rurą ze stali nierdzewnej skręconej
Typowa konstrukcja dla podwójnej warstwy:
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Typowa konstrukcja dla trzech warstw:
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Typowe konstrukcje OPGW z centralną rurą ze stali nierdzewnej pokrytą AL
Typowa konstrukcja dla pojedynczej warstwy
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Typowa konstrukcja dla podwójnej warstwy
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Typowe konstrukcje OPGW z centralną luźną rurą ze stali nierdzewnej
Typowa konstrukcja dla pojedynczej warstwy:
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Typowa konstrukcja dla podwójnej warstwy:
| Specyfikacja | Liczba włókien | Średnica (mm) | Waga (kg/km) | RTS (KN) | Zwarcie (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
FAQ:
1. Czy jesteście producentem czy firmą handlową?
Jesteśmy profesjonalnym producentem kabli światłowodowych z ponad 10-letnim doświadczeniem, specjalizującym się w badaniach, rozwoju i produkcji kabli światłowodowych, kabli przyłączeniowych, patchcordów i powiązanych produktów. Nasza fabryka znajduje się w Guangzhou City, Chiny, i serdecznie zapraszamy do odwiedzenia nas.
2. Jak zapewniacie jakość produktu?
Każde włókno jest starannie testowane przed dostawą w celu zagwarantowania jakości i wydajności. Po potwierdzeniu ceny możesz poprosić o bezpłatne próbki w celu sprawdzenia naszych standardów.
3. Czy możecie przyjmować małe zamówienia?
Tak, wspieramy małe zamówienia i projekty próbne, rozumiejąc, że biznes często zaczyna się od początkowych mniejszych ilości.
4. Jaki jest typowy czas dostawy?
Dostawa zwykle trwa 3–7 dni roboczych, w zależności od ilości zamówienia. Zapewniamy szybką wysyłkę po otrzymaniu płatności.
5. Czy świadczycie usługi OEM i dostosowywania?
Tak, oferujemy usługi OEM i ODM. Twoje logo może być wydrukowane na produktach, a my możemy dostosować różne żądania dostosowywania w celu spełnienia potrzeb Twojego projektu.
