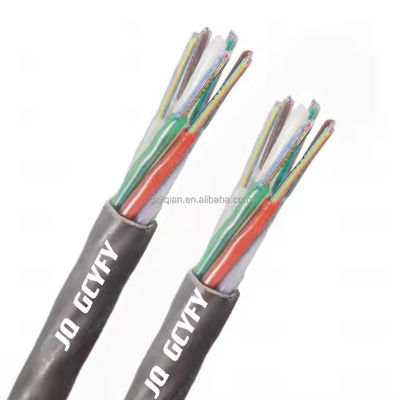

Kabel optyczny z włókna światłowodowego GCYFY/GCYFTY do instalacji kanałów
Opis produktu
GCYFY/GCYFTY Micro Air Blown Fiber Optic Cable przyjmuje konstrukcję niemetalową, bezpancerną.uproszcza instalację, i umożliwia łatwą przyszłą ekspansję.
Charakterystyka optyczna
| Pozycja | Specyfikacja |
| Rodzaj włókna | G.652D |
| Zmniejszenie | |
| @ 1310 nm | ≤ 0,36 dB/km |
| @ 1383 nm | ≤ 0,35 dB/km |
| @ 1550 nm | ≤ 0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Długość fali odcięcia kabla ((λcc) | ≤ 1260 nm |
| Zerowa długość fali rozpraszania ((nm) | 1300 ~ 1324 nm |
| Pochylenie dyspersji | ≤ 0,092 ps/nm2km |
| Rozproszenie chromatyczne | |
| @ 1288 ~ 1339 nm | ≤ 3,5 ps/km) |
| @ 1550 nm | ≤ 18 ps/nm. km) |
| @ 1625 nm | ≤ 22 ps/nm. km) |
| PMDQ | ≤0,2 ps/km1/2 |
| Przedział pola trybu @ 1310 nm | 9.2±0.4 um |
| Błąd koncentryczności rdzenia | ≤ 0,6 um |
| Średnica okładzin | 1250,0 ± 0,7 um |
| Okładka Nieokrągłość | ≤ 1,0% |
| Średnica powłoki | 245±10 um |
| Test dowodowy | 100 kpsi (= 0,69 Gpa), 1% |
Kolor włókien i rur
KabelParametry
| # | Pozycje | Jednostka | Parametry |
| 1 | Liczba włókien | 96 | |
| 2 | Liczba włókien na rurę | 12 | |
| 3 | Liczba luźnych rur | 8 | |
| 4 | Prężnica rurki luźnej | mm | 1.5 |
| 5 | Członek siły centralnej | mm | 2.5 |
| 6 | Powierzchnia zewnętrzna | mm | 6.6 |
| 7 | Liczba Ripcordów | 1 | |
| 8 | Średnica kabla | mm | 60,4±0.1 |
| 9 | Waga kabla | kg/km | 40 |
| 10 | Atenuacja 1310 nm | dB/km | ≤ 0,36 dB/km |
| 11 | Atenuacja 1550 nm | dB/km | ≤00,22 dB/km |
| 12 | Rozbieżność chromatyczna 1285-1330 nm | ps/nm.km | ≤ 3.5 |
| 13 | Rozbieżność chromatyczna 1550 nm | ps/nm.km | ≤ 18 |
| 14 | Długość fali odcięcia kabla | ʎcc | ≤ 1260 nm |
| 15 | Długość fali odcięcia włókna | mm | ≤ 1470 |
| 16 | Zerowe rozproszenie | 1300~1324nm | |
| 17 | Pochylenie dyspersji | ps/nm2 x km | ≤ 0.092 |
| 18 | Dystrybucja w trybie polaryzacji | ps/km | 1.0 |
| 19 | Dystrybucja w trybie polaryzacji | ps/km | 0.3 |
| 20 | Prężnica pola trybu | μm | 1310 9,2 ± 0.4 |
| 21 | Prężnica pola trybu | μm | 1550 10,4 ± 0.8 |
| 22 | Błąd w koncentryczności okładzin rdzenia | μm | ≤0.5 |
| 23 | Średnica okładzin | μm | 125±1.0 |
| 24 | Nieokrąglone pokrycie | % | ≤ 2,0% |
| 25 | Powierzchnia powierzchni - błąd koncentryczności powłoki | μm | ≤12 |
| 26 | Średnica powłoki pierwotnej | μm | 125±1.0 |
| 27 | Materiał pierwotny do powlekania (niebarwiony) | 245± 10 μm | |
| 28 | Promień kręcenia włókna | m | R ≥ 4 |
| 29 | Wytrzymałość na rozciąganie | N | Instalacja: 1000 Maksymalnie 600. |
| 30 | Odporność na złamanie | N/mm | 800/100 |
| 31 | Siła uderzenia | N.m | Energia uderzenia: 450 g*1 m; promień głowicy młotka: 12,5 mm; liczba uderzeń: 5 Brak wyraźnego osłabienia dodatku, brak zerwania włókna i uszkodzenia kabla. |
| 32 | Wkręcenie | Obciążenie: 150 N; liczba cykli:10; kąt skrętu:±180° Bez wyraźnego osłabienia dodatku, bez przerwy włókna i bez uszkodzenia kabla. | |
| 33 | Kink. | mm | 1000N/100mm |
| 34 | Min. promienie zgięcia | Ładowanie 25N,25 cykli | |
| 35 | Instalacja | ̊ C | -15 ̊ C~+60 ̊ C |
| 36 | Operacja | ̊ C | -35 ̊ C~+70 ̊ C |
| 37 | Przechowywanie | ̊ C | -35 ̊ C~+70 ̊ C |
