Wielopłytkowy przewód górniczy z włóknem optycznym MGTSV
Kluczowe cechy
Doskonała wydajność mechaniczna i termiczna
Wysokiej wytrzymałości luźna rura z lepszą wodoodpornością
Specjalny związek wypełniający rurę zapewnia niezawodną ochronę włókien
Duża odporność na rozbicie i duża elastyczność
Włókno stalowe o centralnej wytrzymałości dla zwiększonej trwałości
Pełne wypełnienie rdzenia kabla do całkowitego blokowania wody
Rurka luźna wypełniona żelem odpornym na wilgoć
Warstwa PSP zwiększa odporność na wilgoć i gryzoni
Materiały zatykające wodę zapobiegają wzdłużnemu przenikanie
Błękitna obudowa zewnętrzna z PVC oporowego na ogień dla wysokiej odporności na ogień
|
Nazwa pozycji
|
Kabel światłowodowy MGTSV
|
|
Miejsce pochodzenia
|
Guangdong, Chiny
|
|
Numer modelu
|
MGTSV
|
|
Nazwa marki
|
JQ / Jiqian / Zastosować |
|
Rodzaj włókna
|
Jednorazowy tryb ITU-T G652D
|
|
Włókno nr.
|
2-288 rdzeni
|
|
Członek siły
|
Centralny drut stalowy/ FRP
|
|
Materiał kurtki
|
Włócznik opalany
|
|
Struktura kabli
|
Rury luźne
|
|
Certyfikat
|
ISO9001/CE/RoHS/CE
|
|
Temperatura przechowywania
|
-40°C do +70°C
|
|
Zastosowanie
|
Przewód/przewód
|
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Prężnica pola trybu | 1310 nm | - Tak. | 9.2±0.4 |
| 1550 nm | - Tak. | 10.4±0.5 | |
| Średnica okładzin | - Tak. | 124.8±0.7 | |
| Nieokrągłość powłoki | % | ≤0.7 | |
| Błąd w koncentryczności okładzin rdzenia | - Tak. | ≤0.5 | |
| Średnica powłoki | - Tak. | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności powłoki | - Tak. | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Zmniejszenie (maks.) | 1310 nm | dB/km | ≤0.36 |
| 1550 nm | dBkm | ≤0.22 | |
Dane techniczne
| Rodzaj kabla |
Włókna Hrabia. |
Rury +Napełniacze |
Kabel Średnica mm |
Kabel Waga Kg/km |
Wciągłość Siła Długa/krótka Okres N |
Złamać Odporność Długo /Krótkoterminowe N/100 m |
Zgięcie Radiusz statyczny /Dynamiczny mm |
|
MGTSV-2~6 |
2 ~ 60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62~72 | 62~72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98~120 | 98 ~ 120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146~216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

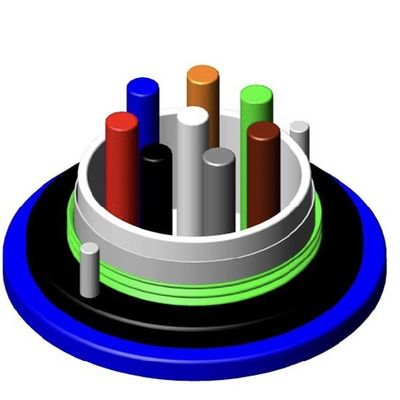

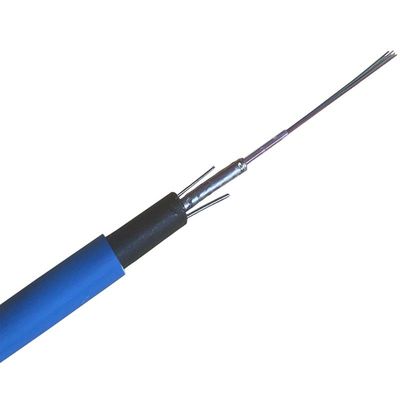

Obraz produktu
Zastosowanie
Odpowiednie dla przewodów kopalni / anten
Przechowywanie / temperatura pracy: -40°C~+70°C

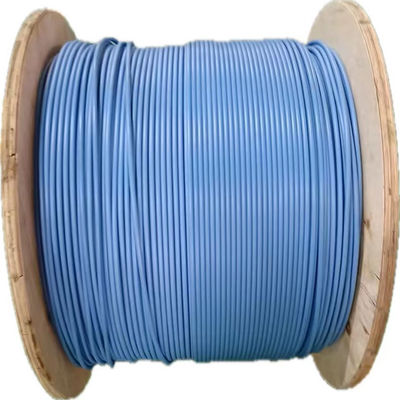

Opakowanie i dostawa
1/2/3/4/5 km w jednym drewnianym bębnie,Dni dostawy:5-8 dni roboczych
