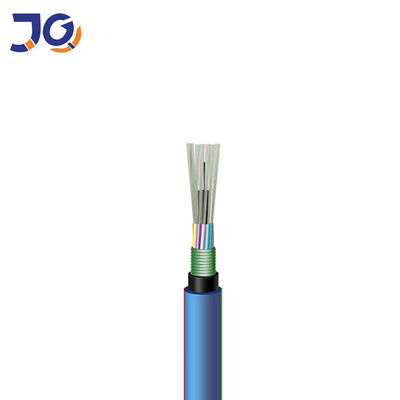

Niebieski kabel LSZH LSZH do kopalni, światłowodowy, ognioodporny, 24-rdzeniowy MGTSV
Doskonała odporność na płomienie dla bezpiecznej eksploatacji
Wysokowytrzymała luźna tuba z odpornością na hydrolizę
Podwójna osłona i pojedyncza konstrukcja zbrojenia zapewniająca dużą odporność na zgniatanie, wodoodporność i ochronę przed gryzoniami
Luźna tuba owinięta włókniną zapewniająca skuteczne blokowanie wody
Specjalny związek wypełniający tubę zapewnia niezawodną ochronę włókien
Niebieska osłona PVC lub LSZH, ognioodporna i łatwa do zidentyfikowania
Elastyczna konstrukcja o wysokiej odporności na zgniatanie ułatwiająca instalację
Nadaje się do instalacji w kanałach kopalnianych
Nadaje się do instalacji napowietrznej
Zakres temperatur przechowywania od minus 40 stopni Celsjusza do plus 70 stopni Celsjusza
Zakres temperatur pracy od minus 40 stopni Celsjusza do plus 70 stopni Celsjusza
|
Nazwa przedmiotu
|
Kabel światłowodowy MGTSV
|
|
Miejsce pochodzenia
|
Guangdong, Chiny
|
|
Numer modelu
|
MGTSV
|
|
Nazwa marki
|
JQ |
|
Typ włókna
|
Tryb jednomodowy ITU-T G652D
|
|
Nr włókien
|
2-288 rdzeni
|
|
Element wytrzymałościowy
|
Centralny drut stalowy / FRP
|
|
Materiał osłony
|
Osłona ognioodporna
|
|

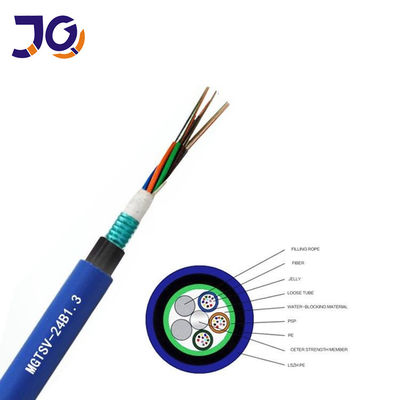

Struktura kabla
|
Skręcona luźna tuba
|
|
Certyfikat
|
ISO9001/CE/RoHS/CE
|
|
Temperatura przechowywania
|
-40℃ do +70℃
|
|
Zastosowanie
|
Kanał/Napowietrzny
|
Charakterystyka optyczna
| Przedmioty | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Niekoliście płaszcza | % | ≤0.7 | |
| Błąd koncentryczności rdzeń-płaszcz | um | ≤0.5 | |
| Średnica powłoki | um | 245±1000/2000 | |
| Niekoliście powłoki | % | ≤6.0 | |
| Błąd koncentryczności płaszcz-powłoka | um | ≤1750/3500 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dane techniczne
| Typ kabla |
Włókno Liczba |
Tuby +Wypełniacze |
Kabel Średnica mm |
Kabel Waga Kg/km |
Wytrzymałość na rozciąganie Długi/Krótki Termin N Odporność na zgniatanie |
Długi /Krótki Termin N/100m Promień zgięcia Statyczny /Dynamiczny mm |
MGTSV-2~6 2~60 5 |
|
12.2 |
156 | 1000/2000 | 500/1500 | 15D/30D | MGTSV-62~72 | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, |
| 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D | Obraz produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, |
| 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D | Obraz produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, |
| 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D | Obraz produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | Obraz produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | Obraz produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, |
dni dostawy: 5-8 dni roboczych
