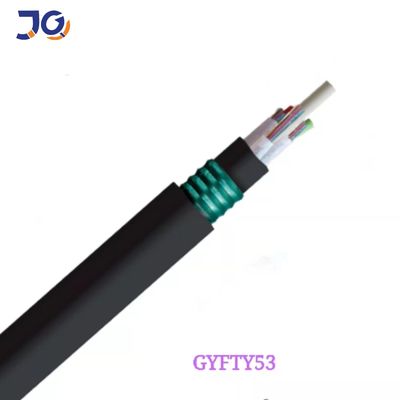

48 rdzeni UG pod ziemią SM/MM podwójny kabel światłowodowy GYFTY53
Kable światłowodowe GYFTY53 są zaprojektowane tak, aby zapewniać wysoką liczbę włókien z elastycznością i uniwersalnością wymaganą dla współczesnych najbardziej wymagających instalacji.w tym bezpośrednio zakopaneZ liczbą włókien do 288 i wzórami S-Z.
Charakterystyka
Doskonała wydajność mechaniczna i termiczna, kluczowa ochrona włókien.
W celu zapewnienia odporności kabla na wodę podejmuje się następujące środki:
- Specjalny związek wypełniający blokujący wodę w luźnej rurze
-100% wypełnienie rdzenia kabla
Zastosowanie:
1Bezpośrednie pogrzeb.
2Pod ziemią.
3. Podstawowy Internet
Charakterystyka optyczna
|
|
|
G.652D |
50/125um |
625/125 μm |
|
Zmniejszenie |
@850nm |
|
≤30,0 dB/km |
≤ 3,0 dB/km |
|
(+20°C) |
@1300nm |
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
@1310nm |
≤ 0,36 dB/km |
|
|
|
|
@1550nm |
≤ 0,22 dB/km |
|
|
|
Przepustowość (klasa A) |
@850nm |
|
2500 MHz-km |
2200 MHz-km |
|
|
@1300nm |
|
21000 MHz-km |
2600 MHz-km |
|
Numeryczna otwór |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
Przeciąć kabel.od długości fali λcc |
|
≤ 1260 nm |
|
|

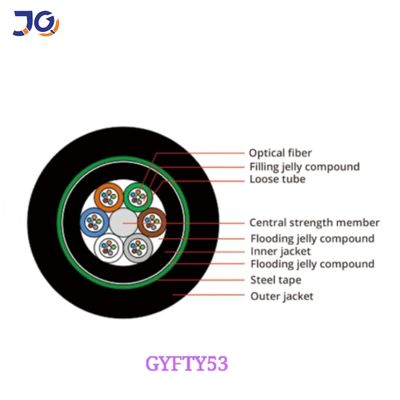

KabelParametry
| Pozycje | Specyfikacje | |
| Liczba włókien | 24 włókna | |
| Włókna barwione do powlekania | Wymiar | 250 μm+15 μm |
| Kolor | Niebieski, pomarańczowy, zielony, brązowy, szary, biały | |
| Rurka luźna | Wymiar | 20,0 mm±00,05 mm |
| Materiał | PBT | |
| Kolor | Naturalne | |
| Członek siły | Średnica | 20,0 mm±0,2 mm |
| Materiał | FRP | |
| Dwukrotny płaszcz | Wymiar | 100,0 mm±0.2 mm |
| Materiał | PE | |
| Kolor | Czarne | |
Dane techniczne
|
Liczba włókien |
Nazwa Średnica ((mm) |
Nazwa waga ((kg/km) |
Maksymalnie Włókna na Rurka |
Niepowstałe (rurka + wypełniacze) |
Dopuszczalne obciążenie napędowe (N/100 mm) |
Dopuszczalne zmiażdżenie Odporność ((N/100 mm) |
||
|
krótki Okres |
długie termin |
krótki Okres |
długoterminowe |
|||||
|
2 ~ 36 |
10.2 |
125 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
36 ~ 72 |
15.1 |
212 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
74~96 |
16.3 |
246 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
|
98 ~ 120 |
17.8 |
288 |
12 |
10 |
3000 |
1000 |
3000 |
1000 |
|
122~144 |
19.4 |
336 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
|
>144 |
Projektowanie zgodnie z życzeniem klienta |
|||||||
Wspieramy OEM i dostosowujemy produkty
