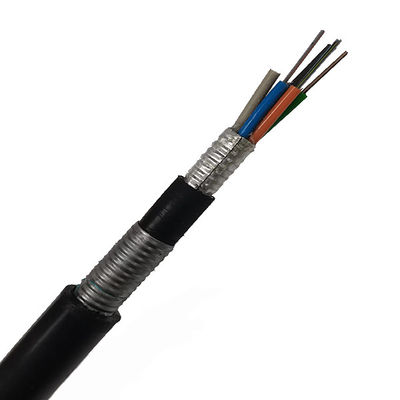

Pancerne kable światłowodowe do bezpośredniego zakopania 4-144 rdzeni GYTA53

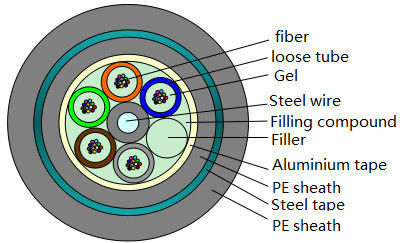

Wysokomodułowe luźne tuby wypełnione związkiem odpornym na wodę zawierają włókna 250µm.
Centralny drut stalowy zapewnia wytrzymałość, a tuby są skręcone wokół niego, tworząc zwartą strukturę rdzenia kabla. APL zapewnia ochronę przed wilgocią, a następnie wewnętrzny płaszcz PE.
Pancerz PSP dodaje wytrzymałości mechanicznej, a kabel jest wykończony wytrzymałym zewnętrznym płaszczem PE.
Cechy
Silne parametry mechaniczne i temperaturowe
Wodoodporna, wytrzymała luźna tuba
Specjalny związek wypełniający chroni włókna
Kompaktowa konstrukcja zapobiega kurczeniu się tub
Płaszcz PE odporny na promieniowanie UV do użytku zewnętrznego
Centralny element wzmacniający ze stali dla dodatkowego wsparcia
Pełne wypełnienie rdzenia dla ochrony przed wilgocią
Bariera wilgoci APL poprawia wodoodporność
Zastosowanie
Nadaje się do bezpośredniego zakopania
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Niewspółosiowość płaszcza | % | ≤0.7 | |
| Błąd współosiowości rdzenia i płaszcza | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Niewspółosiowość powłoki | % | ≤6.0 | |
| Błąd współosiowości płaszcza i powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Parametry techniczne
| Liczba włókien | Struktura | Włókna na tubę |
Średnica luźnej tuby (mm) |
Średnica CSM/średnica podkładki (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/ Wysokość (mm) |
Waga kabla (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 13.2±0.2 | 155 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 13.2±0.2 | 155 |
| 60 | 1+5 | 12 | 2.2±0.1 | 1.61.6 | 1.6 | 13.2±0.2 | 160 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 13.2±0.2 | 180 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 15.4±0.2 | 220 |
| 144 | 1+12 | 12 | 2.2±0.1 | 1.8/6.4 | 1.6 | 18.5±0.3 | 270 |
GYTA53 (laminat aluminiowo-polietylenowy)

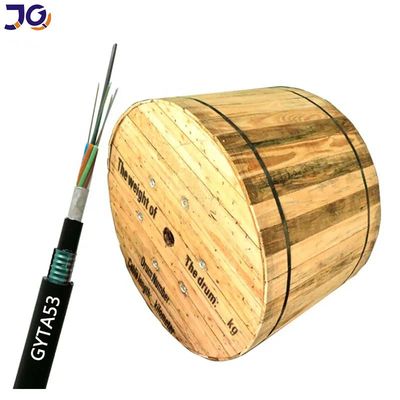

Pakowanie
1/2/3/4km lub niestandardowa długość drewniany bęben eksportowy
FAQ
1. Czy jesteś producentem?
Tak, jesteśmy producentem z 10-letnim doświadczeniem z siedzibą w Guangzhou.
2. Jak zapewniasz jakość?
Wszystkie produkty są w pełni przetestowane przed wysyłką. Dostępne są bezpłatne próbki.
3. Czy akceptujesz małe zamówienia?
Tak, zamówienia próbne są wspierane.
4. Jaki jest Twój czas dostawy?
Zazwyczaj 3–7 dni roboczych, w zależności od ilości.
5. Czy oferujesz usługę OEM?
Tak, dostępne są usługi dostosowywania i drukowania logo.
