Kabel światłowodowy ADSS 24 48 60 rdzeniowy z podwójną osłoną, samonośny, napowietrzny
Cechy produktu

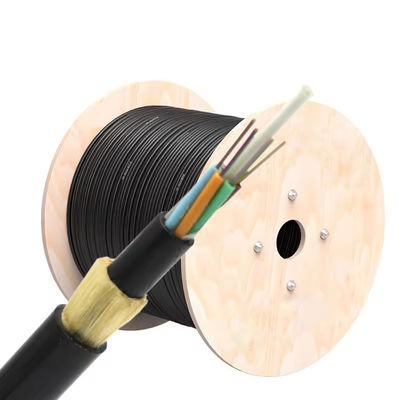

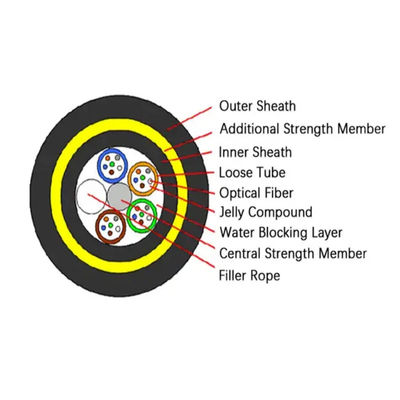

Konstrukcja ADSS z podwójną osłoną i elementem wzmacniającym FRP
Lekka konstrukcja zmniejsza obciążenie wiatrem i lodem
Wzmocnienie z przędzy aramidowej zapewnia wysoką wytrzymałość na rozciąganie
Wodoodporna konstrukcja z luźną tubą dla niezawodnej ochrony włókien
Scenariusze zastosowań
Instalacja napowietrzna na słupach energetycznych i telekomunikacyjnych
Sieci światłowodowe napowietrzne o dużych rozpiętościach (100–400 m)
Sieci komunikacyjne szkieletowe i dostępowe
Trudne warunki zewnętrzne i środowiska wysokiego napięcia
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Niewspółosiowość płaszcza | % | ≤0.7 | |
| Błąd współosiowości rdzeń-płaszcz | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Niewspółosiowość powłoki | % | ≤6.0 | |
| Błąd współosiowości płaszcz-powłoka | um | ≤30 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dane techniczne
|
Rozpiętość : 100m |
Typ kabla |
60-rdzeniowy kabel ADSS z podwójną osłoną |
|
strukturalny parametr |
Centralne elementy wzmacniające : FRP |
Średnica : 2.1mm |
|
Luźna tuba (wypełniona żelem) |
Średnica zewnętrzna :1.8mm |
|
|
Wewnętrzna osłona PE |
Grubość : 0.9mm |
|
|
Zewnętrzna osłona PE |
Grubość :1.8mm |
|
|
Techniczny parametr |
średnica zewnętrzna kabla |
12.3mm |
|
pole przekroju kabla |
95.03 mm2 |
|
|
Model włókna |
G.652D |
|
|
Waga kabla |
150kg/km |
|
|
Znamionowa wytrzymałość na rozciąganie (RTS) |
10 kn |
|
|
Minimalne dopuszczalne naprężenie (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Moduł Younga |
12.1 kn/mm2 |
|
|
Współczynnik rozszerzalności cieplnej |
1.9 10-6/°C |
|
|
Odporność na zgniatanie |
Długoterminowa :1100 n/100mm |
|
|
krótkoterminowa:2200 n/100mm |
||
|
Dopuszczalny promień zgięcia |
Długoterminowy (podczas pracy) 220 mm |
|
|
Krótkoterminowy (podczas układania) 360 mm |
Konstrukcja i specyfikacje techniczne ADSS-DJ (rozpiętość 50-500m)
|
Odniesienie. Zewnętrzna Średnica (mm) |
Odniesienie. Waga kg/km) |
Zalecane Maks. Robocze Naprężenie (kN) |
Maks. Dopuszczalne Robocze Naprężenie [kN) |
Wytrzymałość na zerwanie(kN) Element |
wzmacniający Powierzchnia przekroju (kN/mm2) Moduł |
Sprężystości Powierzchnia przekroju kNmm2)[ Ciepło |
Rozszerzalność Współczynnik (X10-6/K) Odpowiednia rozpiętość |
Metr ABICP PE |
||||
|
AT |
12.5 |
|
||||||||||
|
125 |
136 |
1.5 |
230 |
10 |
24 |
7.6 |
8.3 |
160 |
100 |
13.0 |
100 |
13.0 |
|
132 |
142 |
2.25 |
6 |
15 |
36 |
8.3 |
1.5 |
230 |
150 |
13.3 |
13.6 |
13.3 |
|
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
13.6 |
200 |
13.6 |
|
0.9 |
156 |
3.6 |
10 |
24 |
13.8 |
147 |
1.2 |
370 |
250 |
13.8 |
250 |
13.8 |
|
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
14.5 |
280 |
14.5 |
|
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
14.9 |
15.5 |
14.9 |
|
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
15.1 |
380 |
15.1 |
|
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
15.5 |
460 |
15.5 |
|
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
510 |
750 |
510 |
Prezentacja produktu |
Zastosowanie
Nadaje się do metody układania napowietrznego
Temperatura przechowywania / pracy: -40°C~+70°C
Szczegóły opakowania
Eksportowy drewniany bęben, standardowa długość wysyłkowa kabla wynosi 1-4 km.
B. Waga brutto/netto
C. Typ włókna
D. Długość kabla
FAQ – 60-rdzeniowy kabel światłowodowy ADSS z podwójną osłoną
P1: Do czego głównie służy ten kabel ADSS?
A: Jest przeznaczony do instalacji napowietrznych na słupach energetycznych i wieżach telekomunikacyjnych do dalekosiężnej komunikacji zewnętrznej.
P2: Jaka jest typowa długość rozpiętości?
A: Kabel obsługuje rozpiętości od 100 m, 200 m, 300 m, do 400 m, w zależności od warunków instalacji.
P3: Czy kabel wymaga wyłączenia zasilania podczas instalacji?
A: Nie, kable ADSS można instalować na liniach energetycznych bez wyłączania zasilania.
P4: Jakie jest przewidywane życie serwisowe kabla?
A: Projektowana żywotność wynosi około 30 lat w normalnych warunkach zewnętrznych.
P5: Czy oferujecie niestandardowe długości lub usługi OEM?
A: Tak, wspieramy dostosowywanie OEM, w tym długość kabla, opakowanie i drukowanie logo.
