36-rdzeniowy, opancerzony, jednomodowy kabel światłowodowy G652D z włókna aluminiowego
Opis produktu

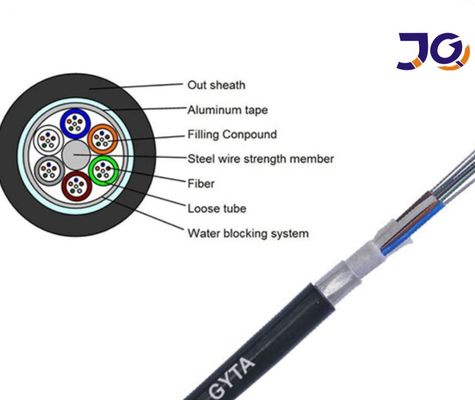

Włókno 250 μm jest umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Któryto kabel światłowodowy skręcany z luźną tubą o zwartej konstrukcji, płaszcz kabla wykonany jest z polietylenu, luźna tuba o dużej wytrzymałości, odporna na hydrolizę;Materiały do wypełnienia kabli zapewniają wysoką niezawodność,Aluminiumtaśma sprawia, że kabel jest odporny na zgniatanie i wilgoć.Tak więc GYTA ma bardzo dobrą wodoszczelność.
funkcje
Posiada dobre właściwości mechaniczne i temperaturowe.
Sam luźny materiał rury ma dobrą wodoodporność i wysoką wytrzymałość.
Rurka jest wypełniona specjalnym smarem chroniącym włókno.
Specjalnie zaprojektowana kompaktowa konstrukcja kabla skutecznie zapobiega chowaniu się obudowy.
Kurtka PE posiada doskonałą odporność na promieniowanie UV,zapewniają wodoodporność kabla.
Rdzeń wzmacniający z jednego drutu.Luźna tuba jest wypełniona specjalną wodoodporną mieszanką.
Pełne wypełnienie rdzenia.Taśma aluminiowa powlekana tworzywem sztucznym (APL), bariera dla wilgoci
Podanie
Używany do zastosowań kanałowych lub napowietrznych.
Używany do długiej komunikacji i LANSinstalacja
Odpowiedni do sytuacji o wysokich wymaganiach odporności na wilgoć.
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
|
Liczba włókien (Rdzeń) |
Z pochwy Średnica (mm) |
Waga (KG / KM) |
Min. Dopuszczalna wytrzymałość na rozciąganie siła (N) |
Min. Dopuszczalne zgniatanie obciążenie (N / 100m) |
Min.promień gięcia (mm) |
Odpowiedni Temperatura (do) |
|||
|
Krótkoterminowe |
Długoterminowy |
Krótkoterminowe |
Długoterminowy |
krótkoterminowe |
Długoterminowy |
|
|||
|
24 |
10.5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
|
36 |
10.5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
|
42 |
10.5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
|
48 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ～ + 60 |
|
60 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
|
72 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
|
96 |
12.5 |
165 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
|
144 |
14.0 |
180 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 ~ + 60 |
