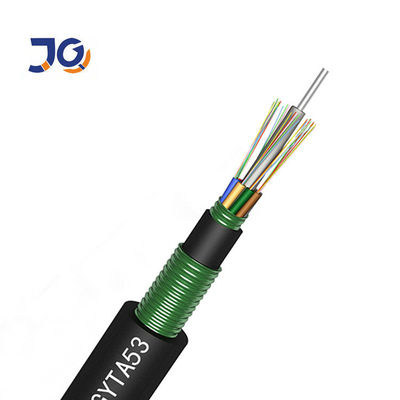

Podziemny, opancerzony, zewnętrzny, bezpośrednio zakopany kabel światłowodowy 12 24 48-żyłowy kabel światłowodowy
Opis produktu
Włókna o średnicy 250 µm umieszczone są w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. Rury są wypełnione wodoodporną masą wypełniającą.Drut stalowy, czasami pokryty polietylenem (PE) dla kabla o dużej liczbie włókien, jest umieszczony w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Laminat aluminiowo-polietylenowy (APL) jest nakładany wokół rdzenia kabla, który jest wypełniony masą wypełniającą, aby chronić go przed wnikaniem wody.Następnie rdzeń kabla pokryty jest cienką powłoką wewnętrzną z PE.Po nałożeniu PSP wzdłużnie na wewnętrzną powłokę, kabel kończy się zewnętrzną osłoną z PE.
funkcje
Posiada dobre właściwości mechaniczne i temperaturowe.
Sam luźny materiał rury ma dobrą wodoodporność i wysoką wytrzymałość.
Rurka jest wypełniona specjalnym smarem chroniącym włókno.
Specjalnie zaprojektowana kompaktowa konstrukcja kabla skutecznie zapobiega chowaniu się obudowy.
Kurtka PE posiada doskonałą odporność na promieniowanie UV,zapewniają wodoodporność kabla.
Rdzeń wzmacniający z jednego drutu.Luźna tuba jest wypełniona specjalną wodoodporną mieszanką.
Pełne wypełnienie rdzenia.Taśma aluminiowa powlekana tworzywem sztucznym (APL), bariera dla wilgoci
Podanie
Nadaje się do układania bezpośrednio z buforem
Charakterystyka optyczna
| Przedmiotów |
Jednostka |
Specyfikacja |
| G652D |
| Średnica pola trybu |
1310nm |
um |
9.2±0,4 |
| 1550nm |
um |
10.4±0.5 |
| Średnica okładziny |
um |
124,8±0,7 |
| Nieokrągłość okładziny |
% |
≤0,7 |
| Błąd koncentryczności rdzenia-okładziny |
um |
≤0.5 |
| Średnica powłoki |
um |
245±5 |
| Nieokrągłość powłoki |
% |
≤6.0 |
| Błąd koncentryczności okładziny-powłoki |
um |
≤12 |
| Długość fali odcięcia kabla |
nm |
acc≤1260 |
| Tłumienie (maks.) |
1310nm |
dB / km |
≤0.36 |
| 1550nm |
dBkm |
≤0,22 |
Parametry techniczne
| Liczba kabli |
12core |
24core |
48core |
| Model włókna |
G.652D |
Projekt
(StrengthMember + Tube & Filler) |
1 + 5 |
Siła centralna
Członek |
Materiał |
Stalowy drut |
| Średnica (10,5) mm |
1.4 |
| Luźna tuba |
Materiał |
PBT |
| Średnica ( ±0,06) mm |
1.72 |
1.72 |
2 |
| Grubość (±0,03) mm |
0.3 |
0.3 |
0.32 |
| Max.Core No./Tube |
6 |
6 |
12 |
| Lina wypełniająca |
Materiał |
LDPE |
| Średnica (0,06) mm |
1.7 |
1.7 |
2 |
| NIE. |
3 |
1 |
1 |
| Bariera wilgoci |
Materiał |
Taśma aluminiowa powlekana polimerem |
| Grubość (±0,03) mm |
0,2 |
Wewnętrzny
osłona |
Materiał |
MDPE |
| Grubość (±0,2) mm |
0.9 |
| Pancerz |
Materiał |
Taśma stalowa powlekana polimerem |
| Grubość (±0,2) mm |
0,22 |
Woda Bloaking
Warstwa |
Materiał |
Masa wypełniająca |
| Powłoka zewnętrzna |
Materiał |
MDPE |
| Grubość(±0,2) mm |
1.8 |
| Średnica kabla (+0,5) mm |
12.5 |
12.5 |
13.1 |
| CableWeight (+10) kg / km |
152 |
167 |
167 |
| Osłabienie |
1310nm |
0,35 dB / km |
| 1550nm |
0,21 dB / km |
| Min. Promień gięcia |
Bez napięcia |
12,5xCable-φ |
| UnderMaximumTension |
25,0xCable-φ |
Zakres temperatury
(° C) |
Instalacja |
-20 ~ + 60 |
| Transport i przechowywanie |
-40 ~ + 70 |
| Operacja |
-40 ~ + 70 |
Pokaż produkt
Uszczelka
1/2/3 / 4km lub niestandardowy drewniany bęben eksportowy
FAQ
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
do kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. o jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz zażądać bezpłatnie próbki, aby sprawdzić naszą jakość.
3. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale proszę mieć pewność, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. czy akceptujesz usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od Ciebie jest dostępny.
