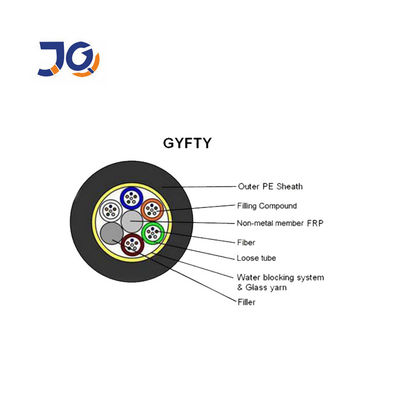

Włókna o średnicy 250 µm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Tworzywo wzmocnione włóknem (FRP) umieszcza się w środku rdzenia jako niemetalowy element wzmacniający.Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń.Po wypełnieniu rdzenia kabla masą szpachlową w celu ochrony przed wnikaniem wody, kabel zostaje zakończony osłoną PE.
Właściwości światłowodu jednomodowego (ITU-T Rec. G.652D)
| Pozycja | Specyfikacja |
| Rodzaj włókna | Tryb pojedyńczy |
| Materiał włóknisty | Krzemionka domieszkowana |
| Współczynnik tłumienia Przy 1310 nm Przy 1383 nm Przy 1550 nm Przy 1625 nm |
≤ 0,36 dB / km ≤0,32 dB / km ≤0,22 dB / km ≤0,30 dB / km |
| Nieciągłość punktu | ≤ 0,05 dB |
| Długość fali odcięcia kabla | ≤ 1260 nm |
| Długość fali o zerowej dyspersji | 1300 ~ 1324 nm |
| Nachylenie zera dyspersji | ≤0,093 ps / (nm².km) |
| Dyspersja chromatyczna Przy 1288 ~ 1339 nm Przy 1271 ~ 1360 nm Przy 1550 nm Przy 1625 nm |
≤3,5 ps / (nm. Km) ≤5,3 ps / (nm. Km) ≤18 ps / (nm. Km) ≤22 ps / (nm. Km) |
| PMD | ≤0,2 ps / km½ |
| Średnica pola modu przy 1310 nm | 9,2 ± 0,4 um |
| Błąd współosiowości rdzenia / plateru | ≤0,5 um |
| Średnica okładziny | 125,0 ± 0,7 um |
| Nieokrągłość okładziny | ≤1,0% |
| Średnica pierwotnej powłoki | 245 ± 10 um |
| Poziom testu sprawdzającego | 100 kpsi (= 0,69 Gpa), 1% |
| Zależność od temperatury 0 ℃ ~ + 70 ℃ przy 1310 i 1550 nm |
≤ 0,1 dB / km |
| Zakres temperatury pracy | -40 ℃ do + 60 ℃ |
| Zakres temperatur przechowywania / transportu | -50 ℃ do + 70 ℃ |
| Zakres temperatur montażu | -30 ℃ do + 50 ℃ |
