48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
| Minimalne zamówienie : | 1 km | Szczegóły pakowania : | Drewniany bęben |
|---|---|---|---|
| Czas dostawy : | 5-8 dni roboczych | Zasady płatności : | L / C, T / T, Western Union |
| Miejsce pochodzenia: | Guangzhou | Nazwa handlowa: | JQ/OEM |
|---|---|---|---|
| Orzecznictwo: | ISO9001 | Numer modelu: | ADSS-24B1 |
|
Szczegóły informacji |
|||
| Rodzaj włókna: | tryb pojedynczy lub tryb wieloosobowy | Liczba włókien: | 2-144 Rdzeń |
|---|---|---|---|
| kolor: | Czarny, dostosowany | Długość: | 2 km lub niestandardowa długość |
| Materiał kurtki: | PE lub AT | Imię: | Kabel światłowodowy ADSS |
| Członek siły: | FRP | temperatura robocza: | -40 ~ + 60 ° C |
| ZAKRES: | 50/100/200/300/400 m | Instalacja: | samonośna antena |
| High Light: | 3-kilometrowy kabel światłowodowy ADSS,12-żyłowy kabel światłowodowy ADSS,3-kilometrowy kabel światłowodowy ADSS |
||
opis produktu
12-żyłowy kabel Adss o długości 100 m Zewnętrzny kabel światłowodowy jednomodowy
Opis produktu
Kabel ADSS jest skręcony z luźną rurką.Włókna o grubości 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą wypełniającą.Rury (i wypełniacze) są splecione wokół FRP (tworzywo sztuczne wzmocnione włóknem) jako niemetalowy centralny element wzmacniający w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą szpachlową.jest pokryty cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako element wzmacniający, kabel jest zakończony zewnętrzną osłoną PE lub AT (przeciwślizgową).
funkcje
Odporność na zgniatanie i elastyczność.Podejmowane są następujące środki, aby zapewnić wodoszczelność kabla
100% wypełnienie rdzenia kabla, Luźna masa szpachlowa
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o dużej wytrzymałości, odporna na hydrolizę
Specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
Plastik wzmocniony pojedynczym włóknem jako centralny element wzmacniający
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Dane techniczne
|
Rozpiętość: 100m |
poniżej 110kv |
12core |
|
strukturalny parametr |
Centralne komponenty wytrzymałościowe: FRP |
Średnica: 1,5 mm |
|
Luźna tuba (wypełniona galaretką) |
Średnica zewnętrzna: 1,8 mm |
|
|
Płaszcz wewnętrzny PE |
Grubość: 0,9 mm |
|
|
płaszcz zewnętrzny PE |
Grubość: 1,8 mm |
|
|
Techniczny parametr |
średnica zewnętrzna kabla |
9,5 mm |
|
pole przekroju poprzecznego kabla |
95,03 mm2 |
|
|
Model światłowodowy |
G.652D |
|
|
Waga kabla |
85 kg / km |
|
|
Znamionowa wytrzymałość na rozciąganie (RTS) |
10 kn |
|
|
Minimalne dopuszczalne napięcie (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Moduł Younga |
7,8 kn / mm2 |
|
|
Współczynnik rozszerzalności cieplnej |
1.810-6 /° C |
|
|
Odporność na zgniatanie |
Długoterminowe: 1100 n / 100 mm |
|
|
krótkoterminowo: 2200 n / 100mm |
||
|
Zezwolenie na promień gięcia |
Długotrwała (podczas pracy) 220 mm |
|
|
Krótkotrwale (podczas układania) 360 mm |

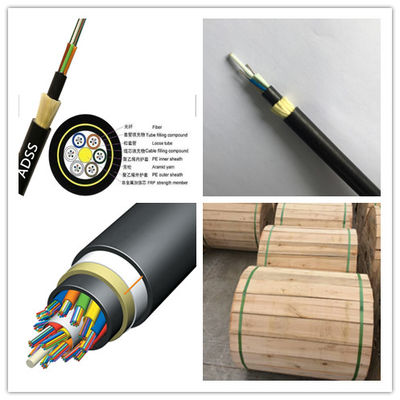

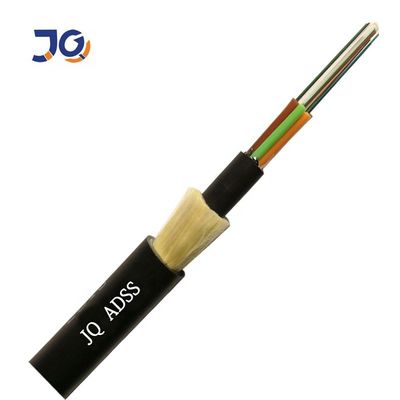

Zdjęcie produktu
Podanie
Nadaje się do układania w powietrzu
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Szczegóły pakietu
