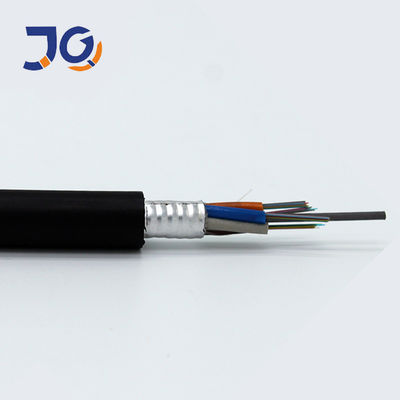

Taśma aluminiowa opancerzona z drutu powietrznego 24 rdzenie Zewnętrzny kabel światłowodowy GYTA
Opis produktu
Włókna o średnicy 250 µm umieszczone są w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. Rury są wypełnione wodoodporną masą wypełniającą.Drut stalowy, czasami pokryty polietylenem (PE) dla kabla o dużej liczbie włókien, jest umieszczony w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Laminat aluminiowo-polietylenowy (APL) jest nakładany wokół rdzenia kabla, który jest wypełniony masą wypełniającą, aby chronić go przed wnikaniem wody.Po wykonaniu kabla z zewnętrzną osłoną PE.
funkcje
Posiada dobre właściwości mechaniczne i temperaturowe.
Sam luźny materiał rury ma dobrą wodoodporność i wysoką wytrzymałość.
Rurka jest wypełniona specjalnym smarem chroniącym włókno.
Specjalnie zaprojektowana kompaktowa konstrukcja kabla skutecznie zapobiega chowaniu się obudowy.
Kurtka PE posiada doskonałą odporność na promieniowanie UV,zapewniają wodoodporność kabla.
Rdzeń wzmacniający z jednego drutu.Luźna tuba jest wypełniona specjalną wodoodporną mieszanką.
Pełne wypełnienie rdzenia.Taśma aluminiowa powlekana tworzywem sztucznym (APL), bariera dla wilgoci
Podanie
Nadaje się do układania bezpośrednio z buforem
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
| Pozycja | GYTA2-288CORES | Splotowy zbrojony aluminiowy kabel światłowodowy GYTA | ||
| Liczba kabli | 12core | 24core | 48core | |
| Model włókna | G.652D | |||
| Projekt (StrengthMember + Tube & Filler) |
1 + 5 | |||
| Siła centralna Członek |
Materiał | Stalowy drut | ||
| Średnica (10,5) mm | 1.4 | |||
| Luźna tuba | Materiał | PBT | ||
| Średnica ( ±0,06) mm | 1.72 | 1.72 | 2 | |
| Grubość (±0,03) mm | 0.3 | 0.3 | 0.32 | |
| Max.Core No./Tube | 6 | 6 | 12 | |
| Lina wypełniająca | Materiał | PE / HDPE | ||
| Średnica (0,06) mm | 1.7 | 1.7 | 2 | |
| NIE. | 3 | 1 | 1 | |
| Bariera wilgoci | Materiał | Taśma aluminiowa powlekana polimerem | ||
| Grubość (±0,03) mm | 0,2 | |||
| Zewnętrzny osłona |
Materiał | MDPE | ||
| Grubość (±0,2) mm | 0.9 | |||
| Pancerz | Materiał | Taśma stalowa powlekana polimerem | ||
| Grubość (±0,2) mm | 0,22 | |||
| Woda Bloaking Warstwa |
Materiał | Masa wypełniająca | ||
Pokaż produkt
Produkty powiązane
Uszczelka
1/2/3 / 4km lub niestandardowy drewniany bęben eksportowy
