SM G652D Pojedynczy kabel światłowodowy 100 Span ADSS 72-żyłowy kabel światłowodowy

Minimalne zamówienie : 1 km Szczegóły pakowania : Drewniany bęben
Czas dostawy : 5-8 dni roboczych Zasady płatności : L / C, T / T, Western Union
Miejsce pochodzenia: Guangzhou Nazwa handlowa: JQ/OEM
Orzecznictwo: ISO9001 Numer modelu: ADSS-72B1

Szczegóły informacji

Rodzaj włókna: tryb pojedynczy lub tryb wieloosobowy Liczba włókien: 72 rdzeń
kolor: czarny Długość: 2 km lub niestandardowa długość
Materiał kurtki: TORF Imię: 72-rdzeniowy kabel światłowodowy ADSS
Członek siły: FRP Podanie: Antenowy
temperatura robocza: -40 ~ + 60 ° C Rodzaj: ADSS, SZ linka
High Light:

Kabel światłowodowy 100 Span 72-żyłowy

,

kabel światłowodowy SM G652D 72-żyłowy

,

kabel optyczny 100 Span adss

opis produktu

Zewnętrzny kabel światłowodowy SM G652D, 100-spanowy, 72-żyłowy kabel światłowodowy

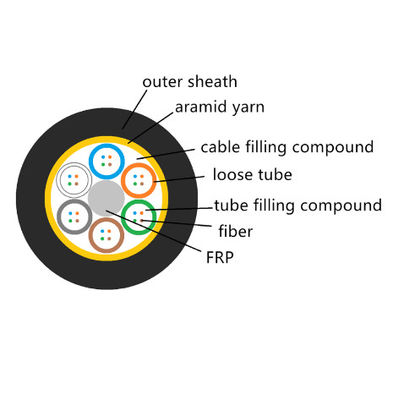

Kabel ADSS jest skręcony z luźną rurką.Włókna o grubości 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą wypełniającą.Rury (i wypełniacze) są splecione wokół FRP (tworzywo sztuczne wzmocnione włóknem) jako niemetalowy centralny element wzmacniający w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą szpachlową.jest pokryty cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędzy aramidowej na powłokę jako element wzmacniający, kabel zostaje zakończony osłoną zewnętrzną PE lub AT (przeciwślizgową).

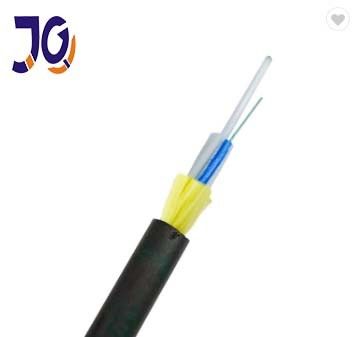

SM G652D Pojedynczy kabel światłowodowy 100 Span ADSS 72-żyłowy kabel światłowodowy 0

SM G652D Pojedynczy kabel światłowodowy 100 Span ADSS 72-żyłowy kabel światłowodowy 1



funkcje

1.Dobra wydajność mechaniczna i temperaturowa
2. luźna rura o dużej wytrzymałości, odporna na hydrolizę
3. specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
4. odporność na zgniatanie i elastyczność
5. W celu zapewnienia wodoszczelności kabla podjęto następujące środki:
6. tworzywo sztuczne wzmocnione pojedynczym włóknem jako centralny element wzmacniający
7. Luźna masa wypełniająca tuby
8.100% wypełnienia rdzenia kabla





Charakterystyka optyczna

Przedmiotów Jednostka Specyfikacja
G652D
Średnica pola trybu 1310nm um 9.2±0,4
1550nm um 10.4±0.5
Średnica okładziny um 124,8±0,7
Nieokrągłość okładziny %  0,7
Błąd koncentryczności rdzenia-okładziny um  0.5
Średnica powłoki um 245±5
Nieokrągłość powłoki %  6.0
Błąd koncentryczności okładziny-powłoki um  12
Długość fali odcięcia kabla nm acc≤1260
Tłumienie (maks.) 1310nm dB / km 0.36
1550nm dBkm 0,22



SM G652D Pojedynczy kabel światłowodowy 100 Span ADSS 72-żyłowy kabel światłowodowy 2



Dane techniczne



Rozpiętość: 100m



Rodzaj kabla



72-rdzeniowa pojedyncza kurtka ADSS



strukturalny

parametr



Centralne komponenty wytrzymałościowe: FRP



Średnica: 2,1 mm



Luźna tuba (wypełniona galaretką)



Średnica zewnętrzna: 1,8 mm



Płaszcz wewnętrzny PE



Grubość: 0,9 mm



płaszcz zewnętrzny PE



Grubość: 1,8 mm



Techniczny

parametr



średnica zewnętrzna kabla



12,3 mm



pole przekroju poprzecznego kabla



95,03 mm2



Model światłowodowy



G.652D



Waga kabla



145 kg / km



Znamionowa wytrzymałość na rozciąganie (RTS)



10 kn



Minimalne dopuszczalne napięcie (MAT)



4kn



EDS



3.2kn



Moduł E.



12,1 kn / mm2



Współczynnik rozszerzalności cieplnej



1,9 10-6 /° C



Odporność na zgniatanie



Długoterminowe: 1100 n / 100 mm



krótkoterminowo: 2200 n / 100mm



Zezwolenie na promień gięcia



Długotrwała (podczas pracy) 220 mm



Krótkotrwale (podczas układania) 360 mm





Struktura i dane techniczne ADSS-SJ (rozpiętość 50-500 m)



Odniesienie Zewnętrzne

Średnica

(mm)



Ref. Waga

kg / km)



Rec.DailyMax.

Pracujący

Rozciąganie (kN)



Maks

Dopuszczalne

Pracujący

Napięcie

[kN)



Przerwa

Ssiła

(kN)



siła

Członek

CSA.

(kN / mm2)



Moduł

Elastyczność

CSA

kNmm2) [



Ciepło

Ekspansja

Współczynnik

(X10-6 / K)



Odpowiedni

Metr

ABICP



PE



W







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13,0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10,35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6,75



18



45



22,0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18,0



0.3



670



460



650



460



15.5



190



204



9.0



26



| 60



32.2



19.1



0,1



750



530



750



510





Podanie

Nadaje się do układania w powietrzu

Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃



Szczegóły pakietu



Eksportuj drewniany bęben, normalna długość transportowa kabla będzie wynosić 1 ~ 4 km.
Na życzenie kupującego dostępne są również inne długości.
Znak: Zwykle załączamy tylko raport z testu na opakowaniu, ale Twoja prośba jest również dostępna.
Na przykład:

A. Nazwa firmy
B. Waga brutto / netto
C.Typ włókna
D. długość kabla



FAQ

1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
do kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!

2. o jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz zażądać bezpłatnie próbki, aby sprawdzić naszą jakość.

3. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.

4. jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale proszę mieć pewność, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.

5. czy akceptujesz usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od Ciebie jest dostępny.
