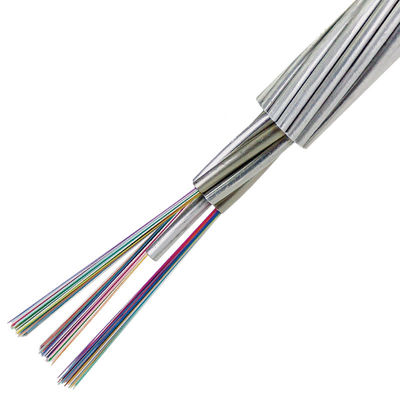

Centralny kabel światłowodowy OPGW ze stali nierdzewnej pokrytej AL

Minimalne zamówienie : 1 km Szczegóły pakowania : Szpula ze sklejki / dostosowana
Czas dostawy : 5-8 dni roboczych Zasady płatności : L / C, T / T, Western Union
Możliwość Supply : 4500 km miesięcznie
Miejsce pochodzenia: Guangzhou, Chiny Nazwa handlowa: JQ/OEM
Orzecznictwo: ISO9001 ROHS CE-EMC FCC SDOC Numer modelu: OPGW

Szczegóły informacji

Rodzaj włókna: tryb pojedynczy / tryb multi Kurtka: Aluminium
Nazwa produktu: Zewnętrzny kabel światłowodowy Długość: 2 km lub niestandardowa długość
Struktura: Luźna tuba Błonnik: 4-288core
temperatura robocza: -40 ~ + 60 ° C Instalacja: Antenowy
Kolor włókna: Niebieski, pomarańczowy, brązowy, aqua, szary Model: OPGW
Projekt: Centralna rura ze stali nierdzewnej OPGW pokryta AL
High Light:

Rura ze stali nierdzewnej Kabel światłowodowy OPGW

,

luźna rura Kabel światłowodowy OPGW

,

rura ze stali nierdzewnej Napowietrzny przewód uziemiający

opis produktu

Światłowodowe kompozytowe przewody uziemiające OPGW-36B1-105 ITU-T G.652 Włókna



Napowietrzny przewód uziemiający z kompozytu światłowodowego (OPGW) to napowietrzny przewód uziemiający zawierający światłowód.Ma wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.Jest stosowany głównie w liniach komunikacyjnych 110KV, 220KV, 500KV, 750KV i nowym napowietrznym systemie przesyłowym wysokiego napięcia.Może być również używany do wymiany istniejących linii naziemnych starego napowietrznego systemu przesyłowego wysokiego napięcia, dodania optycznej linii komunikacyjnej, przesyłania prądu krótkotrwałego i zapewnienia ochrony odgromowej.Inne konstrukcje mogą być dostosowane na zamówienie.



Charakterystyka optyczna

Właściwości optyczne, geometryczne, mechaniczne i środowiskowe światłowodu ITU-T G.652 powinny być zgodne z poniższą tabelą:



Charakterystyka Określone wartości Jednostki
Charakterystyka optyczna
Średnica pola modu przy 1310 nm 9,2 ± 0,4 µm
przy 1550 nm 10,4 ± 0,5 mm
Współczynnik tłumienia przy 1310 nm ≤0,35 dB / km
przy 1550 nm ≤0,22 dB / km
Niejednorodność tłumienia ≤0,05 dB
Długość fali o zerowej dyspersji (λ0) 1300 ~ 1324 nm
Maksymalne nachylenie zerowej dyspersji (S0max) ≤0,092 ps / (nm2 · km)
Współczynnik dyspersji w trybie polaryzacji (PMD) ≤0,2

Centralny kabel światłowodowy OPGW ze stali nierdzewnej pokrytej AL 0

Długość fali odcięcia (λcc) ≤1260 nm
Współczynnik dyspersji 1288 ~ 1340nm ≤3,5 ps / (nm · km)
1550nm ≤18 ps / (nm · km)
Efektywny współczynnik załamania światła grupowego (Neff) przy 1310 nm 1.466 -
przy 1550 nm 1.467 -
Charakterystyka geometryczna
Średnica okładziny 125,0 ± 1,0 µm
Nieokrągłość okładziny ≤1,0 %
Średnica powłoki 245,0 ± 10,0 µm
Błąd współśrodkowości powłoki-okładziny ≤12,0 µm
Nieokrągłość powłoki ≤6,0 %
Błąd współosiowości okładziny rdzenia ≤0,8 µm
Charakterystyka mechaniczna
Wijący się ≥4 m
Dowód na stres ≥0,69 GPa
Siła paska powłoki Średnia wartość 1,0-5,0 N
Wartość szczytowa 1.3-8.9 N
Strata na zginaniu makro Ф60 mm, 100 okręgów, przy 1550 nm ≤0,05 dB
Ф32 mm, 1 okręgi, przy 1550 nm ≤0,05 dB



Identyfikacja kolorów włókien i luźnych rur

Poszczególne włókna i luźne tuby powinny być zgodne ze standardem TIA / EIA-598-A i kodem kolorów jak poniżej.



Kolory włókien

Rura stalowa 1 (nr 1-24 włókna)



Kolory włókien

NIE. 1 2 3 4 5 6 7 8 9 10 11 12
Kolor niebieski Pomarańczowy Zielony brązowy Szary Biały Czerwony Natura Żółty Fioletowy Różowy wodny



Jeden czarny znacznik (raster 100mm)

NIE. 13 14 15 16 17 18 19 20 21 22 23 24
Kolor niebieski Pomarańczowy Zielony brązowy Szary Biały Czerwony Natura Żółty Fioletowy Różowy wodny



Rura stalowa 2 (nr 25-36 włókien)

NIE. 25 26 27 28 29 30 31 32 33 34 35 36
Kolor niebieski Pomarańczowy Zielony brązowy Szary Biały Czerwony Natura Żółty Fioletowy Różowy wodny




Przekrój OPGW



Centralny kabel światłowodowy OPGW ze stali nierdzewnej pokrytej AL 1

Centralny kabel światłowodowy OPGW ze stali nierdzewnej pokrytej AL 2



Charakterystyka

• Rury ze stali nierdzewnej wypełnione żelem hydrofobowym zapewniają ochronę i podparcie światłowodów

• Dobra wytrzymałość na rozciąganie

• Mała średnica, niewielka waga, niskie dodatkowe obciążenie wieży

• Łatwy do wykonania odpowiedni nadmiar światłowodu jednostki optycznej

• Temperatura transportu / przechowywania: od -40 ℃ do + 65 ℃



Specyfikacja OPGW

Przedmiotów Dane techniczne
Na mieliźnie Rdzeń, warstwa 1, warstwa 2
Kierunek splatania Warstwa zewnętrzna jest po prawej stronie
Średnica kabla (nominalna) 14,0 mm
Waga kabla (w przybliżeniu) 688,3 kg / km
Wspieranie przekroju poprzecznego AS Wire 104,7mm2
Znamionowa wytrzymałość na rozciąganie (RTS) 111,6 kN
Moduł sprężystości (moduł E) 149,5 N / mm2
Współczynnik wydłużenia termicznego 13,4 x 10-6 / K
Maksymalne obciążenie robocze (40% RTS) 44,64kN
Codzienny stres (EDS) (16 ~ 25% RTS) 17,86 ~ 27,9 kN
Opór DC przy 20 ℃ 0,667 omów / km
Prąd krótkotrwały (1 s, 20 ℃ ~ 200 ℃) 8,77kA
Wydajność prądu krótkotrwałego (I2t) 77,0kA²s
Minimalny promień gięcia Instalacja 30 razy większa od średnicy kabla
Operacja 15 razy większa od średnicy kabla
Zakres temperatury Instalacja -20 ℃ ~ + 60 ℃
Przechowywanie i wysyłka -40 ℃ ~ + 70 ℃
Operacja -40 ℃ ~ + 70 ℃




  Osłabienie Pasmo Dyspersja w trybie polaryzacji



@ 850nm



@ 1300nm



@ 1310nm



@ 1550nm



@ 850nm



@ 1300nm

Indywidualne włókno Wartość połączenia projektowego (M = 20, Q = 0,01%)
G652D - - ≤0,35 dB / km ≤0,21 dB / km - - ≤0,20ps / km ≤0,1 ps / km
G655 - - - ≤0,22 dB / km - - ≤0,20ps / km ≤0,1 ps / km
50 / 125μm ≤3,0 dB / km ≤1,0 dB / km - - ≥600 MHz.km ≥1200 MHz.km - -
62,5 / 125 μm ≤3,5 dB / km ≤1,0 dB / km - - ≥200 MHz.km ≥600 MHz.km - -





Pakowanie i wysyłka



• Standardowy bęben linowy

• Standardowa długość rolki: 2/3 km / rolka, dostępna jest również inna długość

OPGW powinien być ciasno i równomiernie nawinięty na mocną szpulę z drewna i żelaza, która jest zgodna z normą ANSI / AA 53-1981 lub równą.Kołowrotek będzie otoczony grubymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniom OPGW podczas zwykłych operacji transportu, przeładunku, przechowywania i naciągania.

Centralny kabel światłowodowy OPGW ze stali nierdzewnej pokrytej AL 3

W zależności od długości kabla, do ładowania kabla wybieramy inny typ szpuli (D, d, b, w1, w2).





Ekologicznie

Pełna zgodność z systemem ISO14001, RoHS i OHSAS18001



Zalecenia dotyczące instalacji

Procedura instalacji:

Zaleca się stosowanie norm IEEE Std 524-1992 oraz procedur zalecanych przez naszą firmę do instalacji OPGW.





FAQ

1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
do kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!

2. o jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz poprosić o bezpłatne próbki, aby sprawdzić naszą jakość.

3. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.

4. jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale proszę mieć pewność, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.

5. czy akceptujesz usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od Ciebie jest dostępny.
