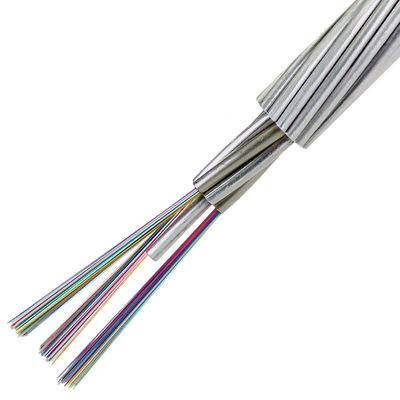

Napowietrzny przewód uziemiający z kompozytu światłowodowego (OPGW) to napowietrzny przewód uziemiający zawierający światłowód.Ma wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.Jest stosowany głównie w liniach komunikacyjnych 110KV, 220KV, 500KV, 750KV i nowym napowietrznym systemie przesyłowym wysokiego napięcia.Może być również używany do wymiany istniejących linii naziemnych starego napowietrznego systemu przesyłowego wysokiego napięcia, dodania optycznej linii komunikacyjnej, przesyłania prądu krótkotrwałego i zapewnienia ochrony odgromowej.Inne konstrukcje mogą być dostosowane na zamówienie.

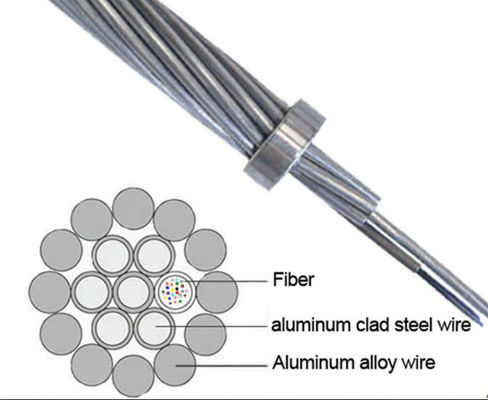

Przekrój OPGW

Charakterystyka

• Rury ze stali nierdzewnej wypełnione żelem hydrofobowym zapewniają ochronę i podparcie światłowodów

• Dobra wytrzymałość na rozciąganie

• Mała średnica, niewielka waga, niskie dodatkowe obciążenie wieży

• Łatwy do wykonania odpowiedni nadmiar światłowodu jednostki optycznej

• Temperatura transportu / przechowywania: od -40 ℃ do + 65 ℃

Daty techniczne

Charakterystyka optyczna

Specyficzny typ i dane techniczne

Nie.	Dane techniczne
	Rodzaj produktu	Typ struktury	Maks.Błonnik Liczyć	Przekrój drutu AS (mm2)	Średnica (mm)	Waga kabla (kg / km)	Oceń wytrzymałość na rozciąganie (kN)	20 ℃ DC Odporność (Ω / km)	Krótkotrwała wydajność prądowa (40-200 ℃ kA2.s)
1	OPGW-48B1.3-90- [112; 45]	1 / 2,6 / 20AS ＋ 4 / 2,5 / 20AS ＋ 11 / 2,8 / 20AS, jednostka optyczna 2 / 2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57; 67]	1 / 2,6 / 40AS ＋ 4 / 2,5 / 40AS ＋ 11 / 2,8 / 40AS, jednostka optyczna 2 / 2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100- [118; 50]	1 / 2,6 / 20AS ＋ 5 / 2,5 / 20AS ＋ 11 / 2,8 / 20AS, jednostka optyczna 1 / 2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100- [60; 74]	1 / 2,6 / 40AS ＋ 5 / 2,5 / 40AS ＋ 11 / 2,8 / 40AS, jednostka optyczna 1 / 2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110- [133; 63]	1 / 2,6 / 20AS ＋ 5 / 2,5 / 20AS ＋ 10 / 3,2 / 20AS, jednostka optyczna 1 / 2,5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110- [140; 68]	1 / 2,8 / 20AS ＋ 5 / 2,7 / 20AS ＋ 11 / 3,05 / 20AS, jednostka optyczna 1 / 2,6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110- [67; 95]	1 / 2,9 / 20AS ＋ 5 / 2,8 / 20AS ＋ 12 / 2,8 / AA, jednostka optyczna 1 / 2,7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120- [145; 73]	1 / 3,0 / 20AS ＋ 5 / 2,9 / 20AS ＋ 12 / 2.9 / 20AS, jednostka optyczna 1 / 2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120- [95; 98]	1 / 3,0 / 30AS ＋ 5 / 2,9 / 30AS ＋ 12 / 2.9 / 30AS, jednostka optyczna 1 / 2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120- [74; 110]	1 / 3,0 / 40AS ＋ 5 / 2,9 / 40AS ＋ 12 / 2.9 / 40AS, jednostka optyczna 1 / 2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120- [147; 76]	1 / 3,2 / 20AS ＋ 4 / 3,0 / 20AS ＋ 12 / 3,0 / 20AS, jednostka optyczna 2 / 2,9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2 [96; 101]	1 / 3,2 / 30AS ＋ 4 / 3,0 / 30AS ＋ 12 / 3,0 / 30AS, jednostka optyczna 2 / 2,9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120- [74; 114]	1 / 3,2 / 40AS ＋ 4 / 3,0 / 40AS ＋ 12 / 3,0 / 40AS, jednostka optyczna 2 / 2,9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130- [155; 85]	1 / 3,2 / 20AS ＋ 5 / 3,0 / 20AS ＋ 12 / 3,0 / 20AS, jednostka optyczna 1 / 2,9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130- [102; 114]	1 / 3,2 / 30AS ＋ 5 / 3,0 / 30AS ＋ 12 / 3,0 / 30AS, jednostka optyczna 1 / 2,9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130- [79; 137]	1 / 3,2 / 40AS ＋ 5 / 3,0 / 40AS ＋ 12 / 3,0 / 40AS, jednostka optyczna 1 / 2,9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140- [175; 100]	1 / 3,3 / 20AS ＋ 5 / 3,2 / 20AS ＋ 12 / 3.2 / 20AS, jednostka optyczna 1 / 3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140- [115; 140]	1 / 3,3 / 30AS ＋ 5 / 3,2 / 30AS ＋ 12 / 3.2 / 30AS, jednostka optyczna 1 / 3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145- [86; 170]	1 / 3,3 / 20AS ＋ 5 / 3,2 / 20AS ＋ 12 / 3.2 / AA, jednostka optyczna 1 / 3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150- [182; 123]	1 / 3,4 / 20AS ＋ 5 / 3,3 / 20AS ＋ 12 / 3.3 / 20AS, jednostka optyczna 1 / 3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150- [122; 165]	1 / 3,4 / 30AS ＋ 5 / 3,3 / 30AS ＋ 12 / 3.3 / 30AS, jednostka optyczna 1 / 3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150- [95; 195]	1 / 3,4 / 40AS ＋ 5 / 3,3 / 40AS ＋ 12 / 3.3 / 40AS, jednostka optyczna 1 / 3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150- [172; 110]	1 / 3,4 / 20AS ＋ 4 / 3,3 / 20AS ＋ 12 / 3.3 / 20AS, jednostka optyczna 2 / 3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150- [116; 147]	1 / 3,4 / 30AS ＋ 4 / 3,3 / 30AS ＋ 12 / 3.3 / 30AS, jednostka optyczna 2 / 3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170- [198; 150]	1 / 3,6 / 20AS ＋ 5 / 3,5 / 20AS ＋ 12 / 3,5 / 20AS, jednostka optyczna 1 / 3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170- [199; 156]	1 / 3,8 / 20AS ＋ 4 / 3,6 / 20AS ＋ 12 / 3,6 / 20AS, jednostka optyczna 2 / 3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180- [252; 125]	1 / 3,8 / 14AS ＋ 5 / 3,6 / 14AS ＋ 12 / 3,6 / 14AS, jednostka optyczna 1 / 3,5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180- [211; 175]	1 / 3,8 / 20AS ＋ 5 / 3,6 / 20AS ＋ 12 / 3,6 / 20AS, jednostka optyczna 1 / 3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180- [147; 234]	1 / 3,8 / 30AS ＋ 5 / 3,6 / 30AS ＋ 12 / 3,6 / 30AS, jednostka optyczna 1 / 3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180- [113 262]	1 / 3,8 / 40AS ＋ 5 / 3,6 / 40AS ＋ 12 / 3,6 / 40AS, jednostka optyczna 1 / 3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235- [268; 243,4]	1 / 2,7 / 20AS ＋ 4 / 2,5 / 20AS ＋ 12 / 2,5 / 20AS + 13 / 3,8 / 20AS, Jednostka optyczna 1 / 3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Na życzenie dostępne są inne typy i liczby światłowodów skręconych.





Charakterystyka testu

Pozycja	Metoda badania	Wymagania
Napięcie	IEC 60794-1-2-E1 Obciążenie: zgodnie ze strukturą kabla Długość próbki: nie mniej niż 10 m, długość połączona nie mniej niż 100 m Czas trwania: 1 min	40% RTS bez dodatkowego naprężenia włókna (0,01%), bez dodatkowego tłumienia (0,03 dB). Odkształcenie włókna 60% RTS ≤ 0,25%, dodatkowe tłumienie ≤ 0,05 dB (Brak dodatkowego tłumienia po teście).
Zmiażdżyć	IEC 60794-1-2-E3 Obciążenie: zgodnie z powyższą tabelą, trzy punkty Czas trwania: 10 min	Dodatkowe tłumienie przy 1550nm ≤0,05dB / włókno;Brak uszkodzeń elementów
Przenikanie wody	IEC 60794-1-2-F5B Czas: 1 godzina Długość próbki: 0,5 m Wysokość wody: 1 m	Brak wycieku wody.
Cykliczne zmiany temperatury	IEC 60794-1-2-F1 Długość próbki: nie mniej niż 500 m Zakres temperatur: od -40 ℃ do + 65 ℃ Cykle: 2 Czas trwania testu z cyklicznymi zmianami temperatury: 12 godzin	Zmiana współczynnika tłumienia powinna być mniejsza niż 0,1 dB / km przy 1550 nm.

Pakowanie i wysyłka

• Standardowy bęben linowy

• Standardowa długość rolki: 2/3 km / rolka, dostępna jest również inna długość

OPGW powinien być ciasno i równomiernie nawinięty na mocną szpulę z drewna i żelaza, która jest zgodna z normą ANSI / AA 53-1981 lub równą.Kołowrotek będzie otoczony grubymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniom OPGW podczas zwykłych operacji transportu, przeładunku, przechowywania i naciągania.

W zależności od długości kabla, do ładowania kabla wybieramy inny typ szpuli (D, d, b, w1, w2).
