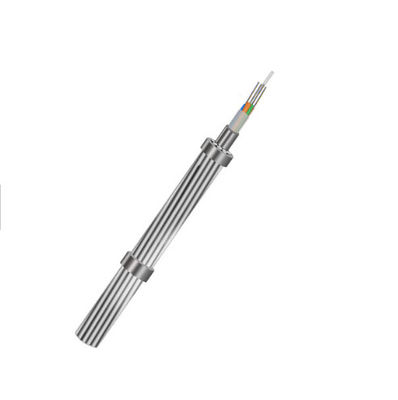

OPGW to rodzaj napowietrznego przewodu uziemiającego zawierającego światłowód, który ma wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.Ma zastosowanie do nowej linii napowietrznej, aby zaspokoić zapotrzebowanie na duże przewody i przesył wysokiego napięcia, i służy do przewodzenia dużego prądu zwarciowego w celu zapewnienia ochrony odgromowej.
Charakterystyka produktu
• Duża średnica, duża pojemność włókien
• Struktura jest stabilna, a niezawodność wysoka
• Doskonała odporność na prąd zwarciowy boczny i wyjątkowy
• Optymalny projekt splotek pozwala uzyskać nadwyżkę długości wtórnego włókna światłowodowego • Liczba żył może być zaprojektowana w dwóch lub trzech warstwach
• Dopasuj do wspólnych przewodów uziemiających
Wymiar i właściwości
| Pozycja |
Jednostka |
Dane |
| OPGW |
/ |
OPGW50mm2 |
| Błonnik |
/ |
24B1 |

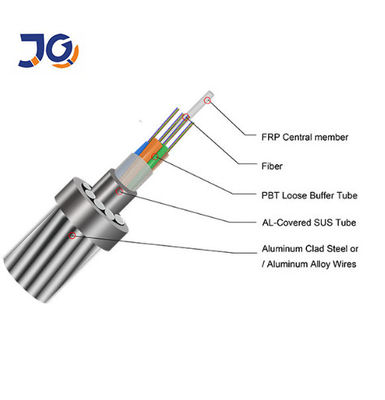

| Struktura |
Outter |
ACS (LB20A) |
SZT / mm |
6 / 3.2 |
| Centrum |
Rura ze stali nierdzewnej |
SZT / mm |
1 / 3.2 |
| Przekrój poprzeczny |
ACS |
mm2 |
48,25 |
| Przekrój poprzeczny |
mm2 |
48,25 |
| Kierunek splatania |
/ |
Prawa ręka |
| Średnica |
mm |
9.6 |
| Waga |
kg / km |
344,0 |
| Oceń wytrzymałość na rozciąganie (RTS) |
kN |
58.2 |
| MAT (40% RTS) |
kN |
23,28 |
| Codzienny stres (EDS) (25% RTS) |
kN |
14,55 |
| Moduł sprężystości (moduł E) |
GPa |
162,0 |
| Współczynnik wydłużenia termicznego |
10-6 / ℃ |
13,0 |
| 20 ℃ Odporność na prąd stały |
Ω / km |
1.78 |
| 0,25 s Prąd krótkotrwały |
kA |
6.9 |
| Krótkotrwała wydajność prądowa |
kA2.S |
12 |
| Dopuszczalny zakres temperatur prądu zwarciowego |
℃ |
40-200 |
| Minimalny promień gięcia |
mm |
20D |
| Stosunek ciężaru ciągnięcia |
km |
17.2 |
Włókna powinny być oznaczone kolorową powłoką w 12 różnych kolorach zgodnie z EIA / TIA 598:
Charakterystyka środowiska
• Temperatura transportu / przechowywania: od -40 ℃ do + 65 ℃
PROFIL FIRMY
Guangzhou jiqian Fiber Optical Cable Co., LTD znajduje się w mieście guangzhou, w prowincji guangdong, w strefie przemysłowej zachodniej 2, miasto Xintang, to zbiór badań naukowych, rozwoju, produkcji, sprzedaży w celu integracji specjalizacji na dużą skalę tech spółka akcyjna, specjalizująca się w produkcji różnych specyfikacji kabli z rdzeniem 2-288.
FAQ
1. Czy jesteś prawdziwym producentem?
Tak, jesteśmy fabryką w guangzhou chiny, zapraszamy do odwiedzenia nas!
2. jaka jest twoja minimalna ilość?
1 km.Wspieramy nowy projekt naszych klientów, istnieje możliwość zamówienia próbnego
3. czy mogę dostać próbkę?
Tak, zapewniamy BEZPŁATNĄ próbkę i wystarczy zapłacić za przesyłkę ekspresową.
4. co z płatnością?
Akceptowalne są L / C, T / T, Western Union i Paypal.
5. czas dostawy?
Zwykle 3-7 dni roboczych, również w zależności od ilości.
6. czy możesz dostarczać niestandardowe produkty i logo?
Tak, zapewniamy usługi OEM i ODM, prosimy o kontakt.
