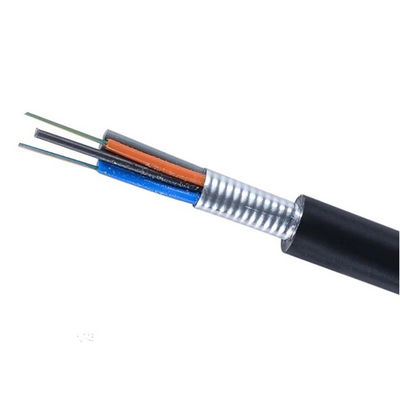

Światłowód ma 250µm, luźna tuba wykonana jest z wysokomodułowego tworzywa sztucznego, które wypełnione jest wodoodporną masą.Środek rdzenia kabla stanowi rdzeń wzmocniony metalem. Rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla, który jest wypełniony mieszanką hydroizolacyjną, aby chronić go przed wnikaniem wody.Taśma aluminiowa powlekana tworzywem sztucznym (APL) jest owinięta wzdłużnie i wytłaczana w osłonę polietylenową w celu utworzenia kabla
Charakterystyka:
1. Precyzyjna kontrola naddatku światłowodu zapewnia dobrą wytrzymałość kabla optycznego na rozciąganie i charakterystykę temperaturową.
2. Sam materiał luźnej tuby ma dobrą wodoodporność i wysoką wytrzymałość.Tuba jest wypełniona specjalnym smarem zapewniającym krytyczną ochronę światłowodu.Dobra odporność na nacisk i elastyczność.
3. Powłoka PE ma dobrą odporność na promieniowanie ultrafioletowe i odporność na pękanie naprężeniowe w środowisku.
4. Użyj następujących środków, aby zapewnić wodoodporność kabla optycznego:
a) Zbrojenie środkowe z pojedynczego drutu stalowego;
b) Napełnij luźną tubę specjalną pastą z włókien;
c) 100% wypełnienie rdzenia kabla;
d) dwustronna taśma aluminiowa powlekana tworzywem sztucznym GYTA (APL) poprawia odporność kabli optycznych na wilgoć;
e) Dobry materiał blokujący wodę zapobiega podłużnemu przesiąkaniu wody z kabla optycznego.
Charakterystyka optyczna:
|
G.652
|
G.655
|
50/125 μm
|
62,5/125 μm
|
||
|
Osłabienie
(+20 ℃) |
„@850nm
|
≤3,0 dB/km
|
≤3,0 dB/km
|
||
|
„@1300nm
|
≤1,0 dB/km
|
≤1,0 dB/km
|
|||
|
@1310nm
|
≤0,36 dB/km
|
≤0,40 dB/km
|
|||
|
„@1550nm
|
≤0,22 dB/km
|
≤0,23 dB/km
|
|||
|
Przepustowość łącza
(Klasa A) |
„@850nm
|
≥500 MHz·km
|
≥200 MHz·km
|
||
|
„@1300nm
|
≥1000 MHz·km
|
≥600 MHz·km
|
|||
|
Przysłona numeryczna
|
0,200 ± 0,015 NA
|
0,275 ± 0,015 NA
|
|||
|
Długość fali odcięcia kabla λcc
|
≤1260nm
|
≤1480nm
|
|||
| Wytrzymałość na rozciąganie | Długoterminowe (N) | 1000 |
| Krótkoterminowe (N) | 3000 | |
| Odporność na zgniatanie | Długoterminowe (N) | 1000 |
| Krótkoterminowe (N) | 3000 | |
| Promień gięcia | Statyczny (mm) | 10D |
| Dynamiczny (mm) | 20D |
