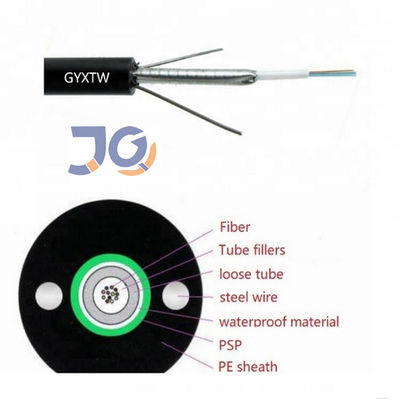

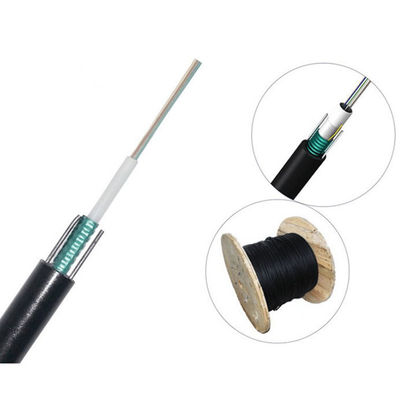

Włókna jednomodowe / wielomodowe GYXTW są umieszczone w luźnej tubie, która jest wykonana z tworzyw sztucznych o wysokim module sprężystości
i wypełniony masą szpachlową.PSP jest nakładany wzdłużnie wokół luźnej rury i materiałów zatrzymujących wodę
są rozmieszczone w szczelinach między nimi, aby zagwarantować zwartość i wzdłużną skuteczność blokowania wody.
Dwa równoległe druty stalowe są umieszczone po obu stronach rdzenia kabla, na który wytłaczana jest powłoka PE.
Parametry techniczne
| Część NR: Zwiększona o 2 włókna | Liczba włókien | Rury | Wypełniacze | OD kabla (mm) | Waga kabla (kg / km) | Wytrzymałość na rozciąganie długo / strzał (N) | Odporność na zgniatanie długo / krótkoterminowa (N) |
| GYXTM-2 ~ 12 | 2 ~ 12 | 1 | 0 | 7.6 | 87 | 600/1500 | 300/1000 |
| GYXTM-14 ~ 24 | 14 ~ 24 | 1 | 0 | 8.5 | 120 | 600/1500 | 300/1000 |
| GYXTM-2 ~ 12 | 2 ~ 12 | 1 | 0 | 8.8 | 116 | 600/1500 | 300/1000 |
| GYXTM-14 ~ 24 | 14 ~ 24 | 1 | 0 | 9.6 | 134 | 600/1500 | 300/100 |
| G.652 | G.655 | 50 / 125μm | 62,5 / 125 μm | ||||
|
Osłabienie (+ 20 ° C) |
@ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||||
| @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | |||||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||||
| @ 1550nm | ≤0,22 dB / km | ≤0,23 dB / km | |||||
| Przepustowość (klasa A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||||
| @ 1300nm | ≥1000 MHz · km | ≥ 600 MHz · km | |||||
| Przysłona numeryczna | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | |||||
Funkcja
1. Dobra wydajność mechaniczna i temperaturowa
2. Luźna rura o dużej wytrzymałości, odporna na hydrolizę
3. Specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
4. Odporność na zgniatanie i elastyczność
5. W celu zapewnienia wodoszczelności kabla podjęto następujące środki:
6. Luźna masa wypełniająca tuby, 100% wypełnienie rdzenia kabla
7. PSP / PAP zwiększające odporność na wilgoć
8. drut stalowy używany jako centralny element wzmacniający
