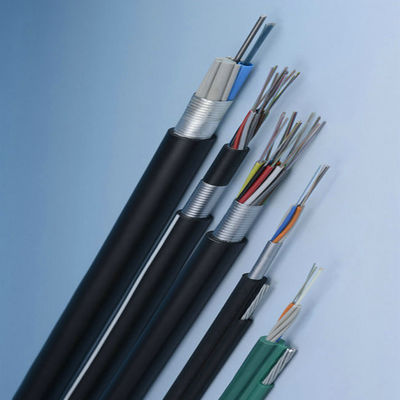

Model: GYTA/GYFTA

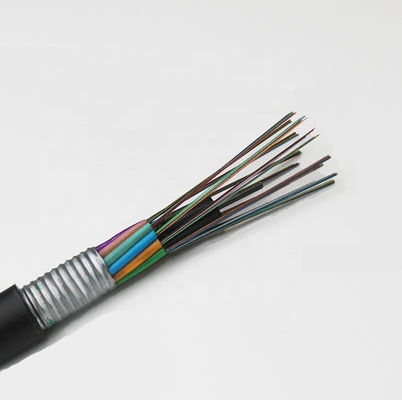

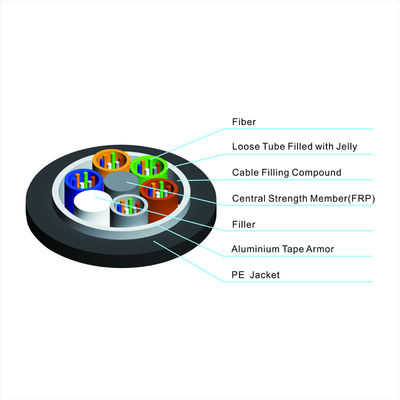

Włókna jednomodowe lub wielomodowe umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Taśma aluminiowa, czasami pokryta polietylenem (PE) do kabli o dużej liczbie włókien, znajduje się w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są skręcone wokół elementu wytrzymałościowego w zwarty i okrągły rdzeń kabla.Taśma aluminiowa jest nakładana wzdłużnie na rdzeń kabla, który jest wypełniony masą wypełniającą, aby chronić go przed wnikaniem wody.Kabel zakończony jest osłoną PE.
funkcje
Posiada dobre właściwości mechaniczne i temperaturowe.
Sam luźny materiał rurki ma dobrą wodoodporność i wysoką wytrzymałość.
Tuba wypełniona jest specjalnym smarem chroniącym włókno.
Specjalnie zaprojektowana zwarta konstrukcja kabla skutecznie zapobiega cofaniu się obudowy.
płaszcz PE ma doskonałą odporność na promieniowanie UV,zapewnić wodoodporność kabla.
Rdzeń wzmacniający z jednego drutu.Luźna tuba wypełniona jest specjalną wodoodporną masą.
Pełne wypełnienie rdzenia.Taśma aluminiowa powlekana tworzywem sztucznym (APL) bariera przeciwwilgociowa
Aplikacje:
Komunikacja międzymiastowa i lokalna (LAN).
Sposoby układania: rurociąg, napowietrzne, bezpośrednio zakopane, zastosowanie w kanale.
Zakres temperatury: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
|
Liczba włókien (Rdzeń) |
Z pochwy Średnica (mm) |
Waga (KG/KM) |
Min.dopuszczalna wytrzymałość na rozciąganie siła (N) |
Min.dopuszczalne zmiażdżenie obciążenie (N/100m) |
Min.promień gięcia (mm) |
Odpowiedni Temperatura (do) |
|||
|
Krótkoterminowe |
Długoterminowy |
Krótkoterminowe |
Długoterminowy |
krótkoterminowy |
Długoterminowy |
|
|||
|
24 |
10,5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
|
36 |
10,5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
|
42 |
10,5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
|
48 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40～+60 |
|
60 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
|
72 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
|
96 |
12,5 |
165 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
|
144 |
14,0 |
180 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
