opis produktu
Kabel komunikacyjny 24-żyłowy kabel światłowodowy AT / PE ADSS

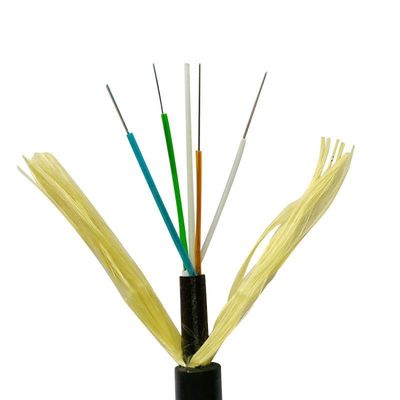

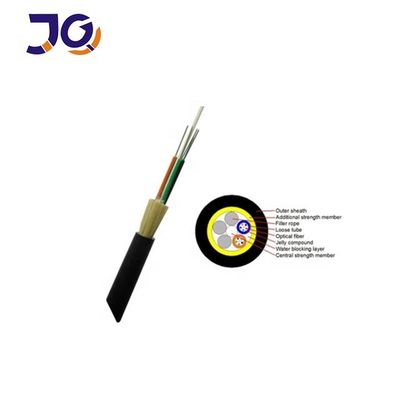

Cały dielektryczny samonośny 24-rdzeniowy kabel światłowodowy ADSS o rozpiętości 100 m
Opis produktu

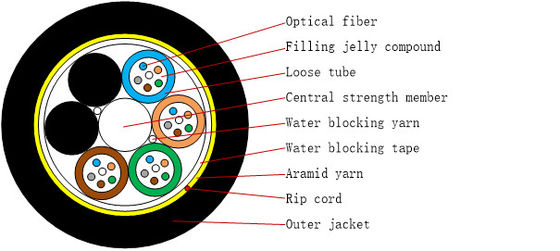

Kabel ADSS jest skręcony z luźną rurką.Włókna o grubości 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Rury (i wypełniacze) są splecione wokół FRP (tworzywo sztuczne wzmocnione włóknem) jako niemetalowy centralny element wzmacniający w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą szpachlową.jest pokryty cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędzy aramidowej na wewnętrzną powłokę jako element wzmacniający, kabel jest zakończony zewnętrzną osłoną PE lub AT (przeciwślizgową).
funkcje
Odporność na zgniatanie i elastyczność.Podejmowane są następujące środki, aby zapewnić wodoszczelność kabla
100% wypełnienie rdzenia kabla, Luźna masa wypełniająca tuby
Dobra wydajność mechaniczna i temperaturowa
Luźna rurka o dużej wytrzymałości, odporna na hydrolizę
Specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
Plastik wzmocniony pojedynczym włóknem jako centralny element wzmacniający
Podanie
Nadaje się do układania w powietrzu
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Przedmiotów |
Jednostka |
Specyfikacja |
| G652D |
| Średnica pola trybu |
1310nm |
um |
9.2±0,4 |
| 1550nm |
um |
10.4±0.5 |
| Średnica okładziny |
um |
124,8±0,7 |
| Nieokrągłość okładziny |
% |
≤0,7 |
| Błąd koncentryczności rdzenia-okładziny |
um |
≤0.5 |
| Średnica powłoki |
um |
245±5 |
| Nieokrągłość powłoki |
% |
≤6.0 |
| Błąd koncentryczności okładziny-powłoki |
um |
≤12 |
| Długość fali odcięcia kabla |
nm |
acc≤1260 |
| Tłumienie (maks.) |
1310nm |
dB / km |
≤0.36 |
| 1550nm |
dBkm |
≤0,22 |
Dane techniczne
|
Rozpiętość: 100m
|
poniżej 110kv
|
24core
|
|
strukturalny
parametr
|
Centralne komponenty wytrzymałościowe: FRP
|
Średnica: 1,5 mm
|
|
Luźna tuba (wypełniona galaretką)
|
Średnica zewnętrzna: 1,8 mm
|
|
Płaszcz wewnętrzny PE
|
Grubość: 0,9 mm
|
|
płaszcz zewnętrzny PE
|
Grubość: 1,8 mm
|
|
Techniczny
parametr
|
średnica zewnętrzna kabla
|
10,0 mm
|
|
pole przekroju poprzecznego kabla
|
95,03 mm2
|
|
Model światłowodowy
|
G.652D
|
|
Waga kabla
|
85 kg / km
|
|
Znamionowa wytrzymałość na rozciąganie (RTS)
|
10 kn
|
|
Minimalne dopuszczalne napięcie (MAT)
|
4kn
|
|
EDS
|
3.2kn
|
|
Moduł Younga
|
7,8 kn / mm2
|
|
Współczynnik rozszerzalności cieplnej
|
1.810-6 /° C
|
|
Odporność na zgniatanie
|
Długotrwała: 1100 n / 100 mm
|
|
krótkoterminowo: 2200 n / 100mm
|
|
Zezwolenie na promień gięcia
|
Długotrwały (podczas pracy) 220 mm
|
|
Krótkotrwale (podczas układania) 360 mm
|
4-144 rdzeniowy kabel światłowodowy ADSS
|
Błonnik
liczyć
|
Struktura |
Włókna
na rurkę
|
Luźna rurka
średnica
(mm)
|
Średnica CSM
/ średnica podkładki (mm)
|
Grubość nominalna
płaszcza zewnętrznego (mm)
|
Średnica kabla
(mm)
|
Kabel
Waga
(kg / km)
|
| 4 |
1 + 6 |
4 |
2,0 ± 0,1 |
2.3 / 2.3 |
1.7 |
10,5 ± 0,5 |
81 |
| 6 |
1 + 6 |
6 |
2,0 ± 0,1 |
2.3 / 2.3 |
1.7 |
10,5 ± 0,5 |
81 |
| 8 |
1 + 6 |
4 |
2,0 ± 0,1 |
2.3 / 2.3 |
1.7 |
10,5 ± 0,5 |
82 |
| 12 |
1 + 6 |
6 |
2,0 ± 0,1 |
2.3 / 2.3 |
1.7 |
10,5 ± 0,5 |
82 |
| 24 |
1 + 6 |
6 |
2,0 ± 0,1 |
2.3 / 2.3 |
1.7 |
10,5 ± 0,5 |
83 |
| 36 |
1 + 6 |
6 |
2,0 ± 0,1 |
2.3 / 2.3 |
1.7 |
10,5 ± 0,5 |
84 |
| 48 |
1 + 6 |
12 |
2,2 ± 0,1 |
2.6 / 2.6 |
1.7 |
11,1 ± 0,5 |
93 |
| 72 |
1 + 6 |
12 |
2,2 ± 0,1 |
2.6 / 2.6 |
1.7 |
11,1 ± 0,5 |
95 |
| 96 |
1 + 8 |
12 |
2,2 ± 0,1 |
3,0 / 3,9 |
1.7 |
12,5 ± 0,5 |
122 |
| 144 |
1 + 12 |
12 |
2,2 ± 0,1 |
3,5 / 6,4 |
1.7 |
15,5 ± 0,5 |
185 |
Szczegóły pakietu
Eksportuj drewniany bęben, normalna długość transportowa kabla wyniesie 2 km lub 3 km.
Na życzenie kupującego dostępne są również inne długości.
| Rodzaj kabla |
Bęben |
| Wysokość (mm) |
Szerokość (mm) |
Średnica wewnętrzna (mm) |
Długość
(km)
|
Typ bębna |
| ADSS-4 |
900 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-6 |
900 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-8 |
900 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-12 |
900 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-24 |
900 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-36 |
900 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-48 |
950 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-72 |
950 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Bęben ze sklejki |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Bęben ze sklejki |
Znak: Zwykle załączamy tylko raport z testu na opakowaniu, ale Twoja prośba jest również dostępna.
Na przykład:
A. Nazwa firmy
B. Waga brutto / netto
C.Typ włókna
D. długość kabla
FAQ
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
do kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. o jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz zażądać bezpłatnie próbki, aby sprawdzić naszą jakość.
3. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale proszę mieć pewność, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. czy akceptujesz usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od Ciebie jest dostępny.
