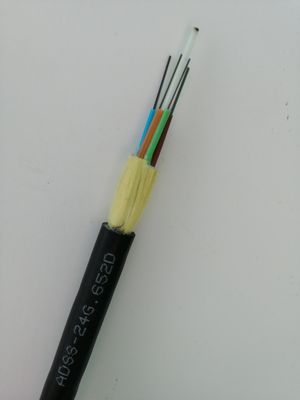

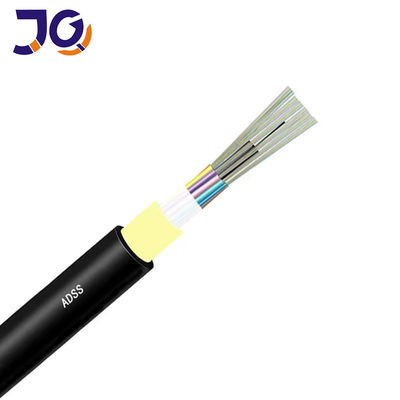

Zewnętrzny kabel światłowodowy ADSS 4/6/12/24/48/96 o rozpiętości 100 m
Opis produktu

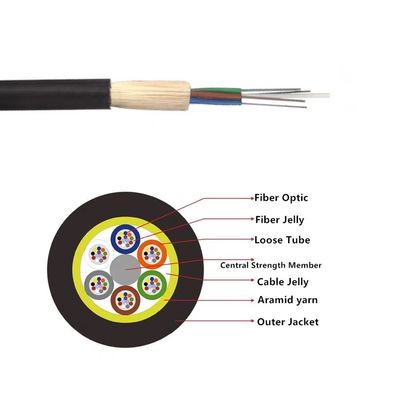

Kabel ADSS jest skręcony z luźną rurką.Włókna o grubości 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Rury (i wypełniacze) są splecione wokół FRP (tworzywo sztuczne wzmocnione włóknem) jako niemetalowy centralny element wzmacniający w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą szpachlową.jest pokryty cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędzy aramidowej na wewnętrzną powłokę jako element wzmacniający, kabel jest zakończony zewnętrzną osłoną PE lub AT (przeciwślizgową).
cechy produktu
Podanie
Nadaje się do układania w powietrzu
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Dane techniczne
|
Błonnik liczyć |
Struktura |
Włókna na rurkę |
Luźna rurka średnica (mm) |
Średnica CSM / średnica podkładki (mm) |
Grubość nominalna płaszcza zewnętrznego (mm) |
Średnica kabla (mm) |
Kabel Waga (kg / km) |
| 4 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 81 |
| 6 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 81 |
| 8 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 82 |
| 12 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 82 |
| 24 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 83 |
| 36 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1.7 | 10,5 ± 0,5 | 84 |
| 48 | 1 + 6 | 12 | 2,2 ± 0,1 | 2.6 / 2.6 | 1.7 | 11,1 ± 0,5 | 93 |
| 72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2.6 / 2.6 | 1.7 | 11,1 ± 0,5 | 95 |
| 96 | 1 + 8 | 12 | 2,2 ± 0,1 | 3,0 / 3,9 | 1.7 | 12,5 ± 0,5 | 122 |
| 144 | 1 + 12 | 12 | 2,2 ± 0,1 | 3,5 / 6,4 | 1.7 | 15,5 ± 0,5 | 185 |
