ADSS Overhead All dielektryczny kabel światłowodowy jednomodowy 96 rdzeń

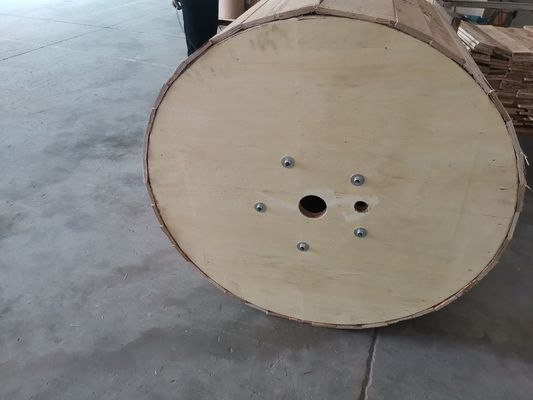

Minimalne zamówienie : 1 km Szczegóły pakowania : Drewniany bęben
Czas dostawy : 3-5 dni, zależy to od ilości zamówienia Zasady płatności : L / C, T / T, Western Union, Alipay
Możliwość Supply : 4500 miesięcznie
Nazwa handlowa: Jiqian Orzecznictwo: ISO 9001/CE/ROHS/FCC
Numer modelu: ADSS-24B1

Szczegóły informacji

Miejsce pochodzenia: Guangzhou, Chiny Marka kabla: Jiqian
Liczba dyrygentów: ≥ 10 Potwierdzenie: ISO 9001 / CE / ROHS / FCC
Producent: tak Podanie: Nad głową
Powłoka zewnętrzna: PE Liczba włókien: 2-288
Temperatura przechowywania i użytkowania: -40 ℃ do + 70 ℃.
High Light:

Cały dielektryczny kabel światłowodowy

,

96-żyłowy kabel światłowodowy

,

kabel światłowodowy FCC ADSS

opis produktu

Cabo fibra optica ADSS Zewnętrzny, jednomodowy, 96-rdzeniowy, napowietrzny, całkowicie dielektryczny kabel światłowodowy

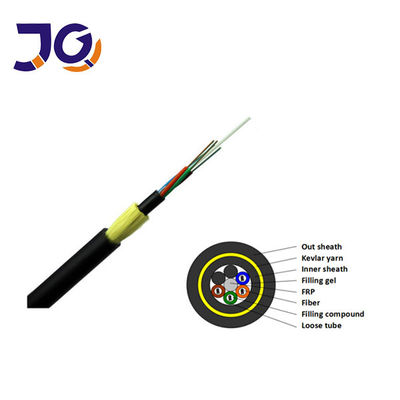

Kabel ADSS jest skręcony z luźną rurką.Włókna o grubości 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.

Rury są wypełnione wodoodporną masą szpachlową.Rurki (i wypełniacze) są splecione wokół FRP

(Tworzywo sztuczne wzmocnione włóknem) jako niemetalowy centralny element wzmacniający w zwartym i okrągłym rdzeniu kabla.

Po wypełnieniu rdzenia kabla masą szpachlową.jest pokryty cienką powłoką wewnętrzną z PE (polietylenu).

Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną osłonę jako element wzmacniający,

kabel jest zakończony osłoną zewnętrzną PE lub AT (przeciwdziałającą śledzeniu).

ADSS Overhead All dielektryczny kabel światłowodowy jednomodowy 96 rdzeń 0

ADSS Overhead All dielektryczny kabel światłowodowy jednomodowy 96 rdzeń 1









funkcje



• Można zainstalować bez odcinania zasilania

• Lekka waga i mała średnica kabla, zmniejszające wpływ lodu, wiatru i obciążenia wieży i wspornika

• Duża rozpiętość, maksymalna rozpiętość przekracza 1000 metrów

• Posiada doskonałe właściwości przy rozciąganiu i charakterystyce temperaturowej

• Oczekiwana długość życia 30 lat



Struktura i specyfikacje techniczne ADSS-SJ (50-150M)

Nr ref.Zewnętrzny
Średnica
(mm)
Nr ref.Waga
(kg / km)

Rec.Dzienna maks.
Napięcie robocze

(kN)

Dopuszczalne maks
Napięcie robocze
(kN)

Złamać

siła

(kN)

siła

Członek

CSA

(mm2)

Moduł
Elastyczność
CSA

(kN / mm2)

Ciepło

Ekspansja

Współczynnik

(x10-6 / tys.)

Odpowiednia rozpiętość
Metr
Kurtka PE Kurtka AT ZA b do re
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Struktura i dane techniczne ADSS-DJ (50-750M)

Nr ref.Zewnętrzny
Średnica
(mm)
Nr ref.Waga
(kg / km)

Rec.Dzienna maks.
Napięcie robocze

(kN)

Dopuszczalne maks
Napięcie robocze
(kN)

Złamać

siła

(kN)

siła

Członek

CSA

(mm2)

Moduł
Elastyczność
CSA

(kN / mm2)

Ciepło

Ekspansja

Współczynnik

(x10-6 / tys.)

Odpowiednia rozpiętość
Metr
Kurtka PE Kurtka AT ZA b do re
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13,0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6,75 18 45 22,0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18,0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0,1 750 530 750 510



Charakterystyka optyczna



Rodzaj włókna

Osłabienie

(+ 20 ℃)

Pasmo

Apertura numeryczna

Długość fali odcięcia kabla optycznego

@ 850nm

@ 1300nm

@ 1310nm

@ 1550nm

@ 850nm

@ 1300nm

G.652 --- --- ≤0,36 dB / km ≤0,22 dB / km --- --- --- ≤1260nm
G.655 --- --- ≤0,40 dB / km ≤0,23 dB / km --- --- --- ≤1450nm
50/125 µm ≤3,3 dB / km ≤1,2 dB / km --- --- ≥500 MHz · km ≥500 MHz · km 0,200 ± 0,015 NA ---
62,5 / 125 µm ≤3,5 dB / km ≤1,2 dB / km --- --- ≥200 MHz · km ≥500 MHz · km 0,275 ± 0,015 NA ---



Zastosowanie: samonośne nad głową
