48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788

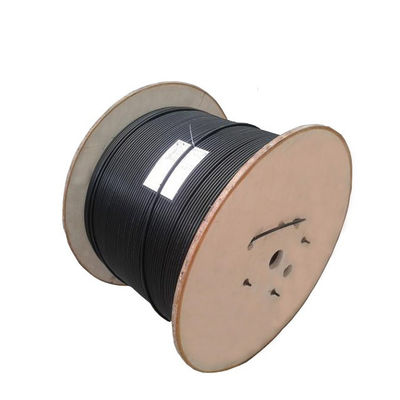

| Minimalne zamówienie : | 1 km | Szczegóły pakowania : | Drewniany bęben |
|---|---|---|---|
| Czas dostawy : | 3-5 dni, zależy to od ilości zamówienia | Zasady płatności : | L / C, T / T, Western Union, Alipay |
| Możliwość Supply : | 4500 miesięcznie |
| Nazwa handlowa: | Jiqian | Orzecznictwo: | ISO 9001/CE/ROHS/FCC |
|---|---|---|---|
| Numer modelu: | ADSS-24B1 |
|
Szczegóły informacji |
|||
| Miejsce pochodzenia: | Guangzhou, Chiny | Marka kabla: | JQ/włosy |
|---|---|---|---|
| Liczba dyrygentów: | ≥ 10 | Potwierdzenie: | ISO 9001 / CE / ROHS / FCC |
| Producent: | tak | Podanie: | Nad głową |
| Powłoka zewnętrzna: | PE | Liczba włókien: | 2-288 |
| Temperatura przechowywania i użytkowania: | -40 ℃ do + 70 ℃. | Kurtka: | podwójna kurtka/czarna |
| Rodzaj włókna: | G652D | ||
| High Light: | 24-żyłowy kabel światłowodowy ADSS,kabel światłowodowy FCC ADSS |
||
opis produktu
Kable komunikacyjne Dostawa fabryczna 24-żyłowy kabel światłowodowy ADSS

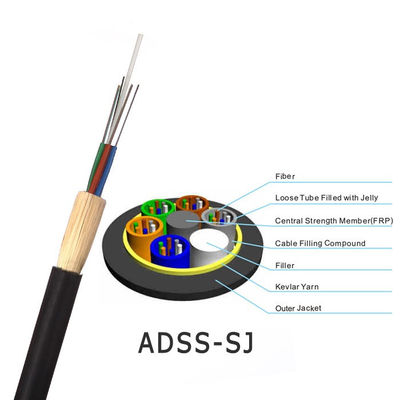

Kabel ADSS jest skręcony w luźną tubę.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.
Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są splecione wokół FRP
(Fiber Reinforced Plastic) jako niemetalowy centralny element wzmacniający w zwarty i okrągły rdzeń kabla.
Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).
Po nałożeniu skręconej warstwy przędzy aramidowej na wewnętrzną powłokę jako element wzmacniający,
kabel zakończony jest płaszczem zewnętrznym PE lub AT (antyśledzącym).
Aramid, niemetalowa wytrzymałość FRP
1. Wysokiej jakości importowana przędza aramidowa
2. Środkowa siła FRP, zakłócenia elektromagnetyczne;
3. Rozpiętość 100M 120m 140M 160M do 1000M
Rdzeń światłowodowy
1. Kabel światłowodowy przyjmuje dobrze znany rdzeń klasy A, który ma wysoką szybkość transmisji, dużą odległość i mały
osłabienie.
2. Opcje trybu pojedynczego / trybu Multi
3. 12 różnych opcji kolorów, może zrobić jako twoja prośba!
Cechy
• Może być zainstalowany bez odcinania zasilania
• Lekka waga i mała średnica kabla, zmniejszająca wpływ lodu, wiatru i obciążenia na wieżę i wspornik
• Duża rozpiętość, maksymalna rozpiętość to ponad 1000 metrów
• Posiada doskonałe właściwości wytrzymałościowe i temperaturowe
• Średnia długość życia 25 lat
Struktura i specyfikacje techniczne ADSS-SJ(50-150M)
| Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg/km) |
Zalec.Dzienna maks. (kN) |
Maksymalna dopuszczalna Napięcie robocze (kN) |
Przerwa Wytrzymałość (kN) |
Wytrzymałość Członek CSA (mm2) |
Moduł (kN/mm2) |
Ciepło Ekspansja Współczynnik (x10-6/K) |
Odpowiednia rozpiętość Metr |
||||
| Kurtka PE | Kurtka AT | A | b | C | D | |||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struktura i specyfikacje techniczne ADSS-DJ(50-750M)
| Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg/km) |
Zalec.Dzienna maks. (kN) |
Maksymalna dopuszczalna Napięcie robocze (kN) |
Przerwa Wytrzymałość (kN) |
Wytrzymałość Członek CSA (mm2) |
Moduł (kN/mm2) |
Ciepło Ekspansja Współczynnik (x10-6/K) |
Odpowiednia rozpiętość Metr |
||||
| Kurtka PE | Kurtka AT | A | b | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10.35 | 9.45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1.2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Charakterystyka optyczna
|
Rodzaj włókna |
Osłabienie (+20 ℃) |
Przepustowość łącza |
Apertura numeryczna |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3 dB/km | ≤1,2dB/km | --- | --- | ≥500 MHz·km | ≥500 MHz·km | 0,200±0,015 Nie dotyczy | --- |
| 62,5/125 µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500 MHz·km | 0,275±0,015 Nie dotyczy | --- |
aplikacji: samonośny narzut
