opis produktu
GYXTW Uni-tube Opancerzony jednomodowy 6-rdzeniowy 8-rdzeniowy kabel światłowodowy

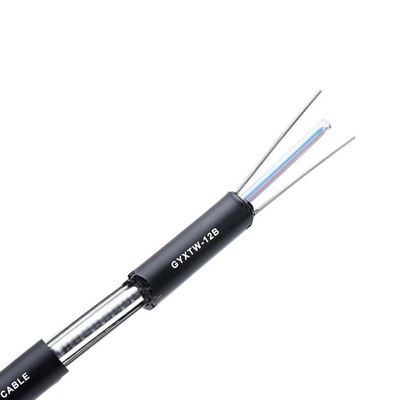

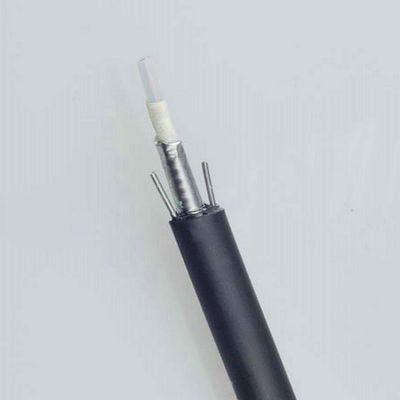

Kabel światłowodowy Armored Uni-Tube Single Jacket/Single Armor z włóknami umieszczonymi w luźnej tubie buforowej.Rdzeń kabla jest zabezpieczony pancerzem z falistej taśmy stalowej i osłoną z czarnym polietylenowym płaszczem wyjściowym.Dwa osadzone stalowe druty zapewniają pożądane napięcie.
Parametr włókna
| Nie. |
Rzeczy |
Jednostka |
Specyfikacja |
| G.652D |
| 1 |
Średnica pola trybu |
1310nm |
μm |
9,2±0,4 |
| 1550nm |
μm |
10,4±0,5 |
| 2 |
Średnica okładziny |
μm |
124,8±0,7 |
| 3 |
Nieokrągłość okładziny |
% |
≤0,7 |
| 4 |
Błąd koncentryczności rdzeń-okładzina |
μm |
≤0,5 |
| 5 |
Średnica powłoki |
μm |
245±5 |
| 6 |
Nieokrągłość powłoki |
% |
≤6,0 |
| 7 |
Błąd koncentryczności okładziny-powłoki |
μm |
≤12,0 |
| 8 |
Długość fali odcięcia kabla |
Nm |
λcc≤1260 |
| 9 |
Tłumienie (maks.) |
1310nm |
dB/km |
≤0,36 |
| 1550nm |
dB/km |
≤0,24 |
Parametry kabla
| Rzeczy |
Specyfikacje |
| Liczba włókien |
2~24 |
| Kolorowe włókno powłokowe |
Wymiar |
250µm±15µm |
| Kolor |
Niebieski, pomarańczowy, zielony, brązowy, szary, biały |
| Luźna tuba |
Wymiar |
2,10 mm ± 0,05 mm |
| Materiał |
PBT |
| Kolor |
Naturalny |
| Siła Członka |
Średnica |
1,0 mm |
| Materiał |
Stal |
| Zewnętrzna kurtka |
Wymiar |
8,0 mm ± 0,1 mm |
| Materiał |
PE |
| Kolor |
Czarny |
Charakterystyka mechaniczna i środowiskowa
| Rzeczy |
Zjednoczyć |
Specyfikacje |
| Tensio (długoterminowy) |
n |
600 |
| Napięcie (krótkoterminowe) |
n |
1500 |
| Zmiażdżenie (długoterminowe) |
N/10 cm |
300 |
| Zmiażdżenie (krótkoterminowe) |
N/10 cm |
1000 |
| Min.Promień gięcia (dynamiczny) |
mm |
20D |
| Min.Promień gięcia (statyczny) |
mm |
10D |
| Temperatura instalacji |
℃ |
-20~+60 |
| temperatura robocza |
℃ |
-40~+70 |
| Temperatura przechowywania |
℃ |
-40~+70
|
Funkcja.
◆Niska dyspersja i tłumienie
◆Właściwa konstrukcja, precyzyjna kontrola naddatku włókna i wyraźny proces skręcania sprawiają, że kabel ma doskonałe właściwości mechaniczne i środowiskowe
◆Zbrojenie z falistej taśmy stalowej sprawia, że kabel ma ładne właściwości odporności na wilgoć i odporności na zgniatanie
◆Temperatura pracy: -40 ~ + 60 ℃
Szczegóły Produktu
| Model |
GZXTW |
| Nazwa produktu |
Kable komunikacyjne światłowodowe typu GYXTW Central Tube Type
GYXTW Uni-Tube opancerzony jednomodowy 6-rdzeniowy 8-żyłowy kabel światłowodowy
|
| grupowanie |
Światłowód |
| Struktura |
G.652D, PBT, ELEMENT WYTRZYMAŁOŚCIOWY, KOMPOZYT FALISTY STAL-PLASTIK, KURTKA PE |
| Typ włókna |
G.652D |
| Kolor osłony zewnętrznej |
CZARNY |
| Niektóre |
2-12 |
| Zewnętrzna kurtka |
PE |
Parametry techniczne
Włókno
Liczyć |
Kabel
Średnica (mm) |
Waga kabla
kg/km) |
Wytrzymałość na rozciąganie
Długi krótki
Termin (N) |
Odporność na zgniatanie
Długi krótki
Termin (N/100mm) |
Pochylenie się
Promień statyczny/dynamiczny
mm)
|
| 2~12 |
8 |
60 |
600/1500 |
1000/3000 |
10D/20D |
Podanie
Do użytku w kanale / antenie
Możesz polubić
FAQ
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
dla kabla światłowodowego, kabla upuszczającego i przewodu ścieżki ect.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. O jakości?
Dostarczymy przed przetestowaniem wszystkie włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz zażądać za darmo próbki, aby sprawdzić naszą jakość.
3. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes to zawsze małe zamówienie.
4. Jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale pls zapewniamy, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. Czy możesz zaakceptować usługę OEM?
Tak, witamy usługę OEM.Na produkcie możemy wydrukować Twoje logo.Każdy pomysł od Ciebie jest dostępny.
