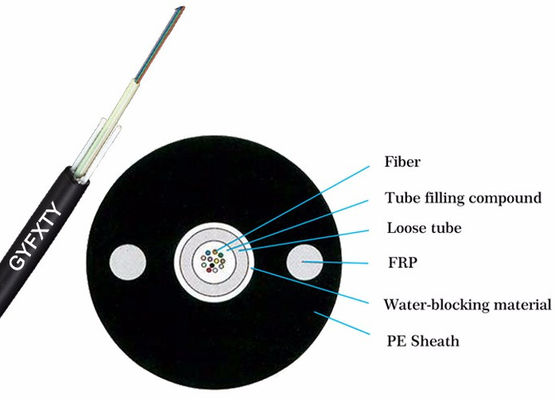

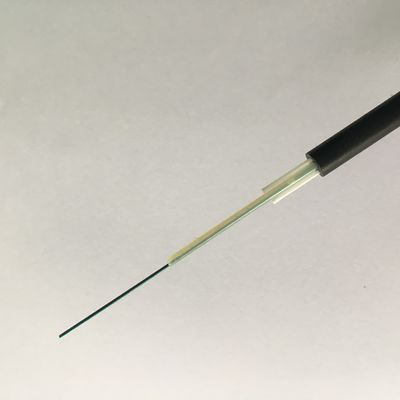

Włókna są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego. Tuby wypełnione są wodoodporną masą wypełniającą.Rurka jest owinięta warstwą systemu blokującego wodę.Po obu stronach znajdują się dwa równoległe FRP.
Kabel zakończony jest osłoną z polietylenu (PE).
Cechy
Dobra odporność mechaniczna i temperaturowa.
Wypełniona żelem konstrukcja Uni-tube zapewnia doskonałą ochronę włókien.
Dwa równoległe druty stalowe zapewniają wytrzymałość na rozciąganie.
Powłoka PE chroni kabel przed promieniowaniem ultrafioletowym.
Lekka i mała średnica, łatwa instalacja i obsługa.
Charakterystyka optyczna
|
|
|
G.652 |
G.655 |
50/125 μm |
62,5/125 μm |
|
Tłumienie (+20C) |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
@1300nm |
|
|
≤1,0dB/km |
≤1,0dB/km |
|
|
@1310nm |
≤036dB/km |
≤0,40dB/km |
|
|
|
|
@1550nm |
≤0,22 dB/km |
≤0,23dB/km |
|
|
|
|
Przepustowość (klasa A) |
@850nm |
|
|
≤2500MHz-km |
≥2200MHz.km |
|
@1300nm |
|
|
≤1000MHz.km |
≥2600 MHz-km |
|
|
Przysłona numeryczna |
|
|
0,200±0,015 NA |
0,275±0,15 NA |
|
|
Długość fali odcięcia kabla |
≤1260m² |
≤1480nm |
|
|
|
Struktura i specyfikacja techniczna GYFXTY
Dane techniczne
|
Włókno liczyć |
Kabel średnica (mm) |
Nominalny waga (KGS) |
Dopuszczalne obciążenie rozciągające (mm) |
Dopuszczalna odporność na zgniatanie (N/100m) |
||
|
Krótkoterminowe |
Długoterminowy |
Krótkoterminowe |
Długoterminowy |
|||
|
2-12 |
8,0 |
60 |
800N |
400N |
1000N/100m |
300N/100m |
Pakiet

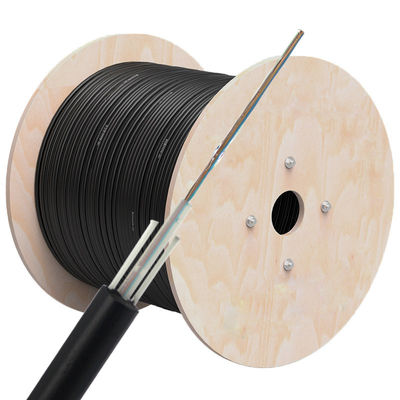

Ppotwierdzony w zamkniętym drewnianym bębnie poddanym fumigacji,1/2/3/4/5 km na bęben mile widziane są również wymagania klienta;
Sposób wysyłki
Przy dużych zamówieniach: drogą morską (LCL lub FCL)
Dla małych zamówień: drogą morską (LCL), drogą lotniczą lub kurierską (DHL, UPS, TNT .....)
