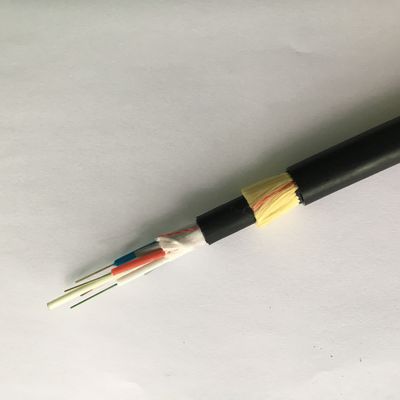

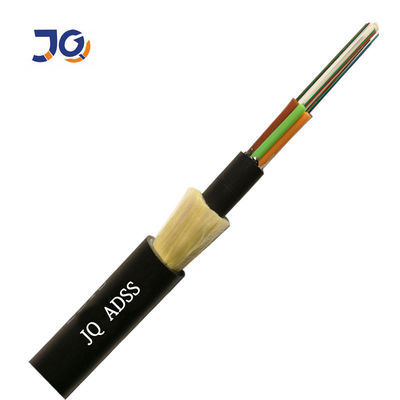

24-żyłowy kabel światłowodowy ADSS 100m 200m 300m 400m 500m Rozpiętość
Specyfikacja ADSS
|
Struktura kabla |
Nazwa | ADSS-48B1-PE-100 |
|
FRP Centrum wzmocnić członka |
2,0 mm | |
|
włókno wypełniające |
2,2 ± 0,1 mm | |
|
PE Grubość zewnętrzna |
1,8 ± 0,2 mm | |
|
Średnica kabla |
10,0±0,3mm | |
| waga kabla | 85±10% kg/km | |
| Luźny numer tuby | 4Fo | |
|
liczba włókien w rurce |
12 włókien | |
|
Luźny kolor tuby |
Niebieski, pomarańczowy, zielony, brązowy,
|
|
|
Kolor światłowodu |
Niebieski, pomarańczowy, zielony, brązowy, szary, naturalny, czerwony, czarny, żółty, fioletowy, różowy, aqua. |
Opis produktu

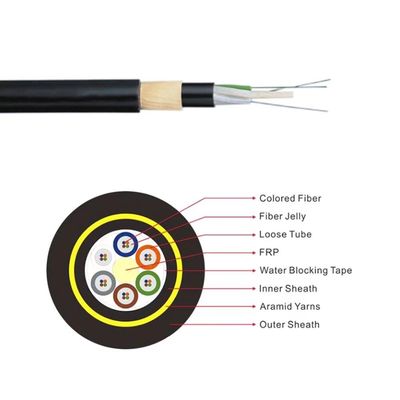

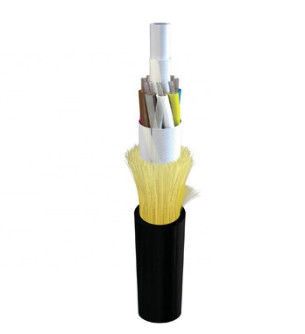

Kabel ADSSjest luźna rura skręcona.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są skręcone wokół tworzywa sztucznego wzmocnionego włóknem FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną powłoką PE lub AT (antytropową).
Cechy
Odporność na zgniatanie i elastyczność, następujące środki są podejmowane w celu zapewnienia wodoszczelności kabla;
100% wypełnienie rdzenia kabla, luźna masa wypełniająca tubę
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
Tworzywo wzmocnione pojedynczym włóknem jako centralny element wzmacniający
Podanie
Nadaje się do metody układania z powietrza
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Rzeczy | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
4-144 rdzeniowy kabel światłowodowy ADSS
|
Włókno liczyć |
Struktura |
Włókna za tubę |
Luźna tuba średnica (mm) |
Średnica CSM / średnica podkładki (mm) |
Grubość nominalna płaszcza zewnętrznego (mm) |
Średnica kabla (mm) |
Kabel Waga (kg/km) |
| 4 | 1+6 | 4 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 81 |
| 6 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 81 |
| 8 | 1+6 | 4 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 82 |
| 12 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 82 |
| 24 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 83 |
| 36 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 84 |
| 48 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1,7 | 11,1 ± 0,5 | 93 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1,7 | 11,1 ± 0,5 | 95 |
| 96 | 1+8 | 12 | 2,2±0,1 | 3,0/3,9 | 1,7 | 12,5±0,5 | 122 |
| 144 | 1+12 | 12 | 2,2±0,1 | 3,5/6,4 | 1,7 | 15,5±0,5 | 185 |
