Premium ADSS Dwukrotna obudowa Kabel światłowodowy 400m 24 48 72 96 144 288 Rdzeń
Osoba kontaktowa : Lillian
Numer telefonu : +8618122384553
WhatsApp : +8618122384553
| Minimalne zamówienie : | 1km | Szczegóły pakowania : | drewniany bęben |
|---|---|---|---|
| Czas dostawy : | 5-8 dni roboczych | Zasady płatności : | L/C, T/T, Western Union |
| Możliwość Supply : | 4500 KM na miesiąc |
| Miejsce pochodzenia: | Kanton | Nazwa handlowa: | JQ/OEM |
|---|---|---|---|
| Orzecznictwo: | ISO9001 ROHS CE-EMC FCC SDOC | Numer modelu: | ADSS-48B1 |
|
Szczegóły informacji |
|||
| Rodzaj włókna: | YOFC lub Fiberhome na żądanie | Liczba włókien: | 4 -144 rdzeń |
|---|---|---|---|
| Kolor: | Czarny, dostosowany | Długość: | dostosowana długość |
| Materiał kurtki: | PE lub AT | Nazwa: | Kabel światłowodowy ADSS |
| Członek siły: | Centralny członek siły FRP | Temperatura robocza: | -40 ~ +60 C |
| Zakres: | 50/100/200/300/400m | Instalacja: | samonośna antena |
| High Light: | 144 Kabel ADSS z rdzeniem w całości dielektrycznym,kabel FRP z pełnym dielektrykiem ADSS,kabel OFC o wytrzymałości frp |
||
opis produktu

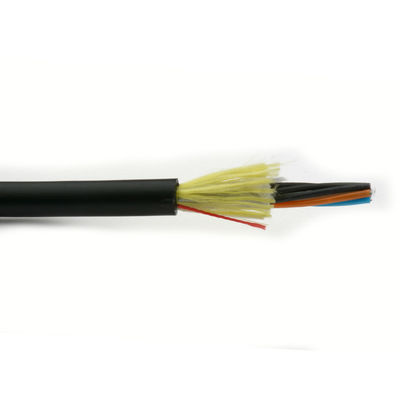

Wszystkie dielektryczne kable światłowodowe ADSS o rozpiętości 100 m z samonośnym kablem antenowym z płaszczem PE
Opis produktu

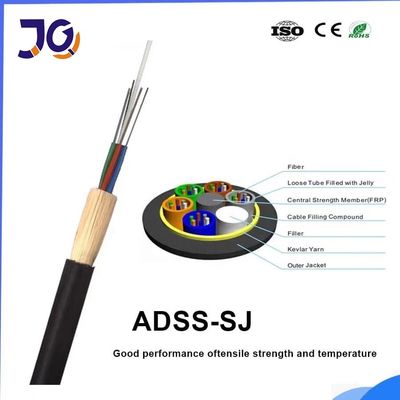

Kabel ADSS wykonany jest z materiału niemetalowego i samonośny z napowietrzną linią przesyłową energii.Materiałem odpornym na rozciąganie jest przędza aramidowa o wysokich modułach elastyczności.Optymalizacja konstrukcji może odpowiednio rozłożyć ciężar kabla oraz jego właściwości mechaniczne i fizyczne, a także zminimalizować obciążenie wieży.Konstrukcja luźnych rurek, rurki wypełnione galaretką, elementy (rurki i pręty wypełniające) i przędza blokująca wodę ułożona wokół niemetalowego centralnego elementu wzmacniającego, przędze poliestrowe używane do wiązania rdzenia kabla, taśma blokująca wodę owinięta wzdłużnie wokół rdzenia kabla, przędza z naramidu wzmocniony płaszcz zewnętrzny z PE.
Charakterystyka
Optymalna struktura kabla, wysoka gęstość włókien.
Dokładna równowaga długości włókien zapewnia stabilną wydajność.
Brak żelu w rdzeniu kabla do blokowania wody, niskoemisyjny i przyjazny dla środowiska.
Innowacja strukturalna w osłonie, zwiększająca wydajność wdmuchiwania.
Sprawdzona konstrukcja luźnej tuby zapewniająca wydajność
Mała średnica, lekka konstrukcja osłony o niskim współczynniku tarcia
Doskonała długość wdmuchiwania oraz szybka, bezpieczna i ekonomiczna instalacja
Konstrukcja Drycore zapewnia doskonałą blokadę wody i łatwiejszą obsługę
Konstrukcja skrętki SZ pozwala na łatwy dostęp do połowy rozpiętości i izoluje włókna od wymagań instalacyjnych i środowiskowych
Łatwa instalacja i demontaż w razie potrzeby

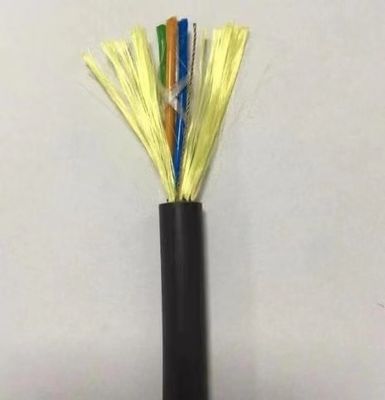

Próbki
Podanie
Nadaje się do metody układania z powietrza
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Dane techniczne
|
Rozpiętość: 100m |
poniżej 110kV |
48 rdzeń |
|
strukturalny parametr |
Centralne komponenty wytrzymałościowe: FRP |
Średnica: 1,5 mm |
|
Luźna tuba (wypełniona galaretką) |
Średnica zewnętrzna: 1,8 mm |
|
|
Płaszcz wewnętrzny PE |
Grubość: 0,9 mm |
|
|
płaszcz zewnętrzny PE |
Grubość: 1,8 mm |
|
|
Techniczny parametr |
zewnętrzna średnica kabla |
10,0 mm |
|
powierzchnia przekroju kabla |
95,03 mm2 |
|
|
Model włókna |
G.652D |
|
|
Waga kabla |
85 kg/km |
|
|
Znamionowa wytrzymałość na rozciąganie (RTS) |
10 zł |
|
|
Minimalne dopuszczalne napięcie (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Moduł Younga |
7,8 kN/mm2 |
|
|
Współczynnik rozszerzalności cieplnej |
1.810-6/°C |
|
|
Odporność na krzyżowanie |
Długoterminowe: 1100 n/100 mm |
|
|
krótkoterminowa: 2200 n/100 mm |
||
|
Promień gięcia zezwolenia |
Długotrwałe (podczas pracy) 220 mm |
|
|
Krótkotrwałe (przy układaniu) 360 mm |
4-144 rdzeniowy kabel światłowodowy ADSS
|
Błonnik liczyć |
Struktura |
Włókna za tubę |
Luźna tuba średnica (mm) |
Średnica CSM / średnica podkładki (mm) |
Grubość nominalna płaszcza zewnętrznego (mm) |
Średnica kabla (mm) |
Kabel Waga (kg/km) |
| 4 | 1+6 | 4 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 81 |
| 6 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 81 |
| 8 | 1+6 | 4 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 82 |
| 12 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 82 |
| 24 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 83 |
| 36 | 1+6 | 6 | 2,0±0,1 | 2,3/2,3 | 1,7 | 10,5±0,5 | 84 |
| 48 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1,7 | 11,1 ± 0,5 | 93 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1,7 | 11,1 ± 0,5 | 95 |
| 96 | 1+8 | 12 | 2,2±0,1 | 3,0/3,9 | 1,7 | 12,5±0,5 | 122 |
| 144 | 1+12 | 12 | 2,2±0,1 | 3,5/6,4 | 1,7 | 15,5±0,5 | 185 |
Szczegóły pakietu
