96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia

Minimalne zamówienie : 1KM Szczegóły pakowania : drewniany bęben
Czas dostawy : 3-5 dni, to zależy od twojej ilości Zasady płatności : L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply : 60000KM/miesiąc
Miejsce pochodzenia: Guangdong, Chiny Nazwa handlowa: Jiqian
Orzecznictwo: CE/ISO9001 Numer modelu: ADSS

Szczegóły informacji

Liczba włókien: 2-144 rdzeni Kurtka: PE
kolor: czarny Czas podnoszenia: 25 lat
Oem: TAK Marka włókien: YOFC
Rodzaj włókna: G652D, G657D Siła Członka: FRP
High Light:

Wytrzymałość FRP Kabel światłowodowy ADSS

,

kabel światłowodowy YOFC ADSS

,

kabel ADSS do transmisji wysokiego napięcia

opis produktu

Antena samonośna Wszystkie dielektryki 24 48 96 rdzeń Rozpiętość kabli ADSS 200 m Pojedynczy kabel Fibra Optica z FRP

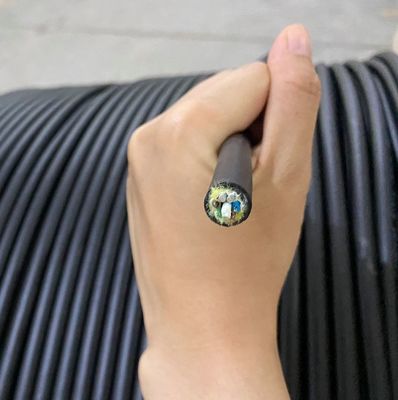

96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 0



Dwuwarstwowy kabel antenowy ADSS służy do kabla komunikacyjnego napowietrznego systemu przesyłu energii elektrycznej wysokiego napięcia,

może być również używany jako kabel komunikacyjny w miejscach, gdzie oświetlenie jest częste lub jest duża odległość.

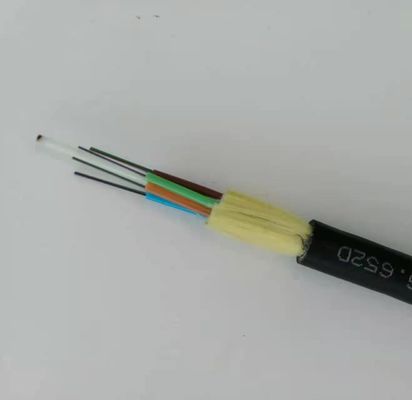

96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 1

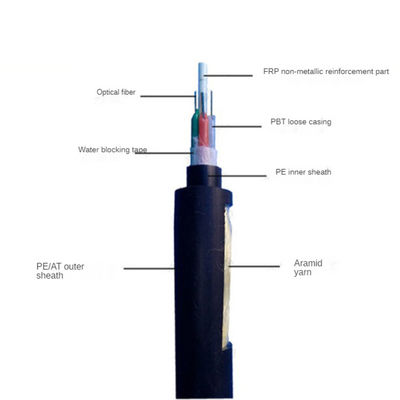

Kabel ADSS jest skręcony w luźną tubę.

Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.

Rurki wypełnione są wodoodporną masą wypełniającą.

Rury (i wypełniacze) są skręcone wokół tworzywa sztucznego wzmocnionego włóknem FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.

Po wypełnieniu rdzenia kabla masą wypełniającą.
pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).

Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną powłoką PE lub AT (antytropową).

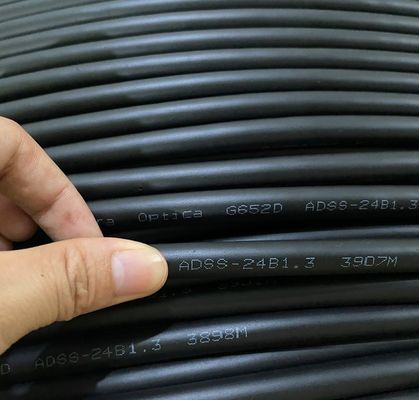

96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 2

Rzeczywisty stan napowietrznych linii energetycznych jest w pełni brany pod uwagę podczas projektowania kabla ADSS.

W przypadku napowietrznych linii elektroenergetycznych poniżej 110 kV stosuje się płaszcz zewnętrzny PE.

DLA linii elektroenergetycznych równych lub większych niż 110kV stosuje się płaszcz zewnętrzny AT.

Dedykowany projekt ilości aramidu i procesu skręcania może zaspokoić zapotrzebowanie na różne przęsła.

96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 3
96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 4

Informacje dotyczące zamawiania

Struktura
Jednostka
Parametr
Liczba włókien
Włókna
6-24
36-48
48-72
74-94
96-144
Konstrukcja (członek wytrzymałościowy + rura i wypełniacz)
--
1+5
1+6
1+8
1+12
Rodzaj włókna
--
G.652D
Centralny członek siły
Materiał
mm
FRP
Średnica (± 0,05 mm)
1,5
1,5
2,1
2,1
2,1
Średnica (± 0,05 mm) Luźna średnica rury
Materiał
mm
PBT
Średnica (± 0,05 mm)
1,8
2,1
2,1
2,1
2,1
Grubość (± 0,03 mm)
0,32
0,35
0,35
0,35
0,35
MAKS. NR/PER
6
12
12
12
12
Warstwa blokująca wodę
Materiał
--
Zalewający Związek
Pochwa wewnętrzna
Materiał
mm
PE
Grubość
0,9 (nominalna)
Kolor
czarny
Dodatkowy członek siły
Materiał
--
Przędza aramidowa
Powłoka zewnętrzna
Materiał
mm
PE
Grubość
1,8 (nominalna)
Kolor
czarny
Średnica kabla (± 0,2 mm)
mm
11
11,5
12,1
13,5
16,6
Waga kabla (± 10,0 kg/km)
kg
96
110
120
145
210
Współczynnik tłumienia
1310nm
dB/km
≤0,35dB/km
1550nm
≤0,21dB/km
Wytrzymałość na zerwanie kabla (RTS)
kn
≥5,4
Napięcie robocze (MAT)
kn
≥2.2
Prędkość wiatru
SM
25
Lukier
mm
5
Zakres
m
70
Odporność na zgniatanie
Krótkoterminowe
N/100mm
≥2200
Długoterminowy
≥1100
Min. promień gięcia
Bez napięcia
mm
10 razy średnica kabla;
Pod maksymalnym napięciem
20 razy średnica kabla;
Zakres temperatur (℃)
Instalacja
-20 ℃ do 60 ℃
Transport i przechowywanie
-40 ℃ do 70 ℃
Operacja
-40 ℃ do 70 ℃

 Szczegóły pakowania
1. Drewniana rolka, 1000 m / rolka, 2000 m / rolka, 3000 m / rolka, wymagania klienta są również mile widziane;
2. Wewnętrzna zapakowana w fumigowany drewniany bęben, a zewnętrzna pokryta arkuszem polietylenowym, a następnie uszczelniona mocnymi drewnianymi listwami.

96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 5

Dostawa
Przy dużych zamówieniach: drogą morską (LCL lub FCL)
Przy małych zamówieniach: drogą morską (LCL), lotniczą lub kurierską (DHL, UPS, TNT.....)
96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 6
Pokaz fabryczny
96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 7
Mamy jeszcze więcej.Proszę się nie wahać skontaktować ze mną.Whatsapp:+86 18122383351
96-rdzeniowy kabel światłowodowy ADSS Wytrzymałość FRP do napowietrznej transmisji wysokiego napięcia 8
