Name: 110kV SZ Linka światłowodowa ADSS z luźną rurką, cały dielektryczny kabel światłowodowy
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: ADSS
Price: 1,249.28 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Rodzaj: Światłowód

body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: Czarny

Osłona: PE

Liczba włókien: 2-288

Miejsce pochodzenia: Guangdong, Chiny

Wniosek:: Antena zewnętrzna

Podkreślić:

SZ linka światłowodowa adss

kabel światłowodowy 110kV adss

110kV cały dielektryczny kabel światłowodowy

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Jiqian/OEM

Orzecznictwo: CE/ISO9001

Numer modelu: ADSS

Zapłata

Szczegóły pakowania: drewniany bęben

Czas dostawy: 2-4 dni robocze

Zasady płatności: L/C, D/A, D/P, T/T, Western Union

Możliwość Supply: 80000km

Galeria

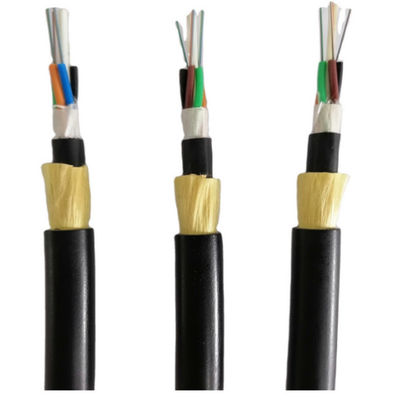

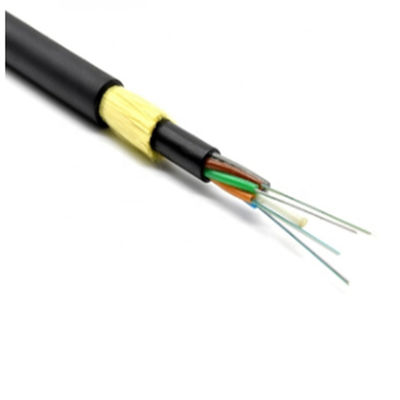

110kV SZ Linka światłowodowa ADSS z luźną rurką, cały dielektryczny kabel światłowodowy

opis produktu

Cechy:

niskie tłumienie i dyspersja transmisji.

Rozsądna konstrukcja, precyzyjna kontrola naddatków włókien w luźnej tubiea optymalny proces okablowania zapewnia doskonałe właściwości mechaniczne iwłaściwości środowiskowe.

Konstrukcja luźnej tuby typu SZ izoluje włókna od instalacji irygory środowiskowe.

Blokujący wodę rdzeń wypełniony żelem zapewnia kabelowi doskonałą wodoodpornośćwydajność i odporność na wilgoć, przy mniejszych rozmiarach.

Doskonała elastyczność.

Kabel ze względu na niemetaliczną konstrukcję jest lekki i łatwy w układaniu oraz posiada abardzo silna zdolność do zaburzeń elektromagnetycznych.

Kabel jest bardzo odpowiedni do samonośnego trybu instalacji i ma wysokiwytrzymałość na rozciąganie wraz z potężną zdolnością przetrwania w trudnych warunkach.

Wymiary konstrukcji kablowych




Liczba włókien




Struktura


Włókna na tubę


Średnica luźnej rury (mm)


CSM
średnica/średnica podkładki (mm)

			Nominalna grubość płaszcza zewnętrznego
(mm)


Średnica kabla/Wysokość (mm)


Waga kabla (kg/km)



			4
			1+6
			4
			1,9±0,1
			2.0/2,0
			1,6
			9,5±0,2
			80


			6
			1+6
			6
			2,0±0,1
			2.0/2,0
			1,6
			9,8±0,2
			80


			8
			1+6
			4
			1,9±0,1
			2.0/2,0
			1,6
			9,8±0,2
			80


			12
			1+6
			6
			2,1 ± 0,2
			2.0/2,0
			1,6
			9,8±0,2
			80


			24
			1+6
			6
			2,1 ± 0,2
			2.0/2,0
			1,6
			9,8±0,2
			80


			36
			1+6
			12
			2,1 ± 0,2
			2.0/2,0
			1,6
			10,0±0,2
			85


			48
			1+6
			12
			2,1 ± 0,2
			2.0/2,0
			1,6
			10,0±0,2
			85


			72
			1+6
			12
			2,1 ± 0,2
			2.0/2,0
			1,6
			10,0±0,3
			85


			96
			1+8
			12
			2,1 ± 0,2
			2,0/3,4
			1,7
			11,8±0,3
			123


			144
			1+12
			12
			2,1 ± 0,2
			3,0/6,2
			1,7
			14,5±0,5
			175


Właściwości włókien

Właściwości światłowodu jednomodowego (ITU-T Rec. G.652D)

Parametr	Specyfikacja
Rodzaj włókna	Tryb pojedyńczy
Materiał włóknisty	Domieszkowana krzemionka
Współczynnik tłumienia @1310nm @1383nm @1550nm @1625nm	≤0,36dB/km ≤0,32dB/km ≤0,22dB/km ≤0,30 dB/km
Nieciągłość punktowa	≤0,05dB
Długość fali odcięcia kabla	≤1260nm
Długość fali zerowej dyspersji	1300 ~ 1324 nm
Nachylenie zerowej dyspersji	≤0,093 ps/(nm².km)
Dyspersja chromatyczna @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3,5 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18 ps/(nm.km) ≤22 ps/(nm.km)
PMDQ (średnia kwadratowa*)	≤0,2 ps/km½
Średnica pola trybu @1310nm	9,2 ± 0,4um
Błąd koncentryczności rdzenia/osłony	≤0,5um
Średnica okładziny	125,0 ± 0,7um
Nieokrągłość okładziny	≤1,0%
Pierwotna średnica powłoki	245±10um
Poziom testu dowodowego	100 kpsi (=0,69 Gpa), 1%
Zależność od temperatury	≤0,1 dB/km
Dopuszczalna odporność na zgniatanie	2200N/100mm

Charakterystyka kabla optycznego

Promień gięcia kabla: 10x średnica kabla (podczas pracy)

20 x średnica kabla (podczas instalacji)

Zakres temperatury

Zakres temperatury pracy	-20℃ do +60℃
Zakres temperatur przechowywania/transportu	-40 ℃ do + 60 ℃
Zakres temperatur instalacji	-20℃ do +60℃

Opis:

Luźna konstrukcja tuby, niemetalowy centralny element wzmacniający, skręcony rdzeń wypełniony żelem, aramidowy element wzmacniający z yamem, zewnętrzna powłoka PE (powłoka zapobiegająca śledzeniu stosowana do napięć powyżej 110 kV)

Etykietka:

Kabel światłowodowy GYXTC8S

kabel światłowodowy GYXTC8S rysunek 8

zewnętrzny kabel światłowodowy 2
