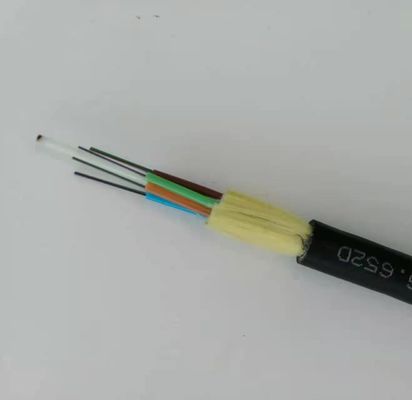

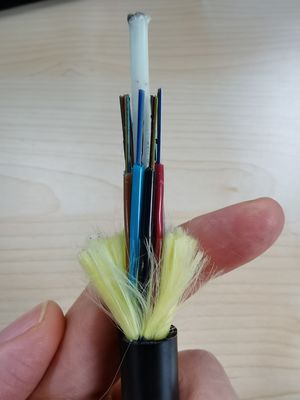

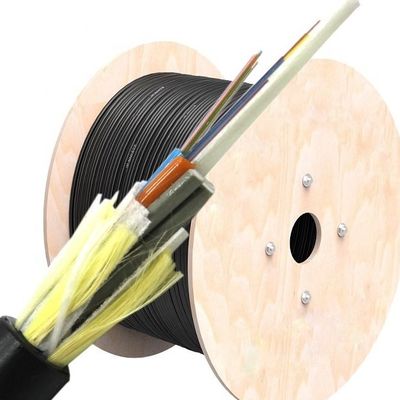

Kabel ADSS jest skręcony w luźną tubę.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są skręcone wokół tworzywa sztucznego wzmocnionego włóknem FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą. Pokryty jest cienką wewnętrzną powłoką PE (polietylen).Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną powłoką PE lub AT (antytropową).
|
Charakterystyka techniczna
|
||
|
Liczba włókien
|
2-144
|
|
|
Zakres
|
50-1000m
|
|
|
Radian nominalny
|
1-3%
|
|
|
Obciążenie nominalne
|
800-100000N
|
|
|
Prędkość wiatru
|
≤30 m/s
|
|
|
Średnica zewnętrzna kabla
|
10,5 ~ 18,0 mm
|
|
|
Waga kabla
|
130-260 kg/km
|
|
|
Wytrzymałość na rozciąganie
|
2200 N/100mm
|
|
|
Minimalny promień gięcia
|
Statyczny
|
15D
|
|
Dynamiczny
|
25D
|
|
