48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788

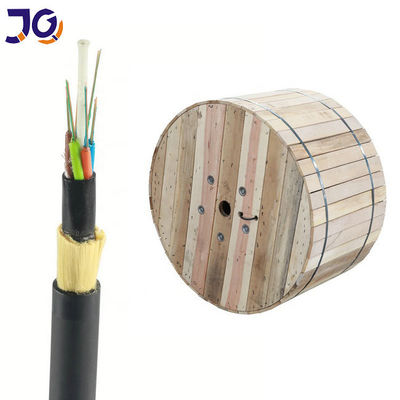

Minimalne zamówienie : | 1kilometr | Szczegóły pakowania : | drewniany bęben |
---|---|---|---|
Czas dostawy : | 2-4 dni | Zasady płatności : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply : | 80000 kilometrów miesięcznie |
Nazwa handlowa: | Jiqian | Numer modelu: | ADSS |
---|
Szczegóły informacji |
|||
Miejsce pochodzenia: | Guangzhou, Chiny | Orzecznictwo: | CE/ISO9001 |
---|---|---|---|
Menadżer siły centralnej: | FRP | Siła Członka: | Przędza z kevlaru aramidowego |
Kurtka kablowa ADSS: | PE | Zakres temperatur przechowywania/transportu: | -40 ℃ do + 60 ℃ |
Liczba przewodów: | ≥ 10 | Temperatura pracy: | -20 ℃ ~ + 60 ℃ |
Wniosek: | Budynek dostępowy wewnątrz/na zewnątrz | ||
High Light: | Kabel światłowodowy o rozpiętości 120 m,kabel światłowodowy aramidowy ADSS |
opis produktu
Charakterystyka
1. Może być zainstalowany bez wyłączania zasilania;
2. Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25 kV;
3. Lekka waga i mała średnica zmniejszające obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i podpór;
4. Duże rozpiętości i największa rozpiętość to ponad 1000m;
5. Dobra wydajność wytrzymałości na rozciąganie i temperatury;
6. Żywotność projektu wynosi 30 lat.
Parametr włókna
Przedmiot | Jednostka | Specyfikacja | |
Typ włókna | G.652D | ||
Średnica pola trybu |
1310nm | mm | 9,2±0,4 |
1550nm | mm | 10,4±0,8 | |
Średnica okładziny | mm | 125,0±1 | |
Nieokrągłość okładziny | % | ≤1,0 | |
Błąd koncentryczności rdzenia/okładziny | mm | ≤0,5 | |
Średnica powłoki | mm | 245±5 | |
Powłoka nieokrągła | % | ≤6,0 | |
Błąd koncentryczności powłoki/okładziny | mm | ≤12,0 | |
Długość fali odcięcia kabla | Nm | ≤1260 | |
Współczynnik tłumienia |
1310nm | dB/km | ≤0,36 |
1550nm | dB/km | ≤0,22 | |
Dowód poziomu stresu | kpsi | ≥100 |
Charakterystyka mechaniczna i środowiskowa
Parametry wydajności |
Znamionowa wytrzymałość na rozciąganie (RTS) |
KN |
4,5 |
Umożliwia zastosowanie napięcia (MAT) |
KN |
2 | |
Średnie roczne napięcie biegu (EDS) |
KN |
1,8 |
|
Ogranicz napięcie pracy (UES) |
KN |
3.2 |
|
Współczynnik rozszerzalności cieplnej |
10-6/℃ |
1/℃ |
|
Moduł Younga |
kN/mm2 |
3,75 |
|
Wytrzymałość na ściskanie | Przez długi czas | 1000N/100mm | |
W krótkim terminie | 2000N/100mm | ||
Minimalny promień gięcia | biegać | 115mm | |
nośny | 235mm | ||
nośny | -20~+60°C |
Obowiązujący zakres temperatur | Transport i eksploatacja | -40~+60°C | |
Yu długi kabel światłowodowy |
0,4-0,6% |
||
dożywotni | Maksymalnie 25 lat |
Cechy:
Niskie tłumienie i dyspersja, specjalna kontrola przekroczenia długości zapewniają dobrą wydajność transmisji w różnych warunkach.
Doskonała wydajność mechaniczna
Dobra elastyczność i wydajność gięcia
Mała średnica zewnętrzna, lekkość i kompaktowa konstrukcja
Opis produktu

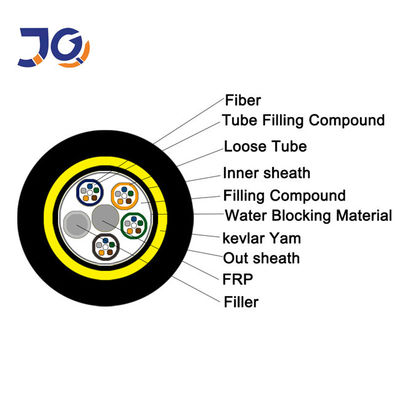

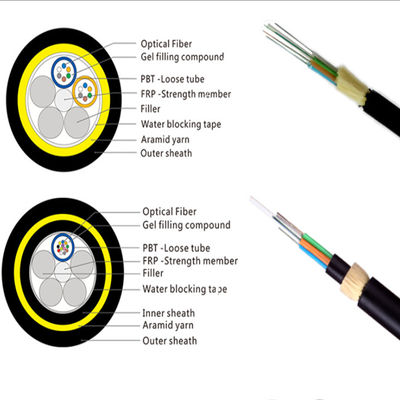

Kabel ADSS jest skręcony w luźną tubę.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są splecione wokół FRP(Fiber Reinforced Plastic) jako niemetalowy centralny element wzmacniający w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędzy aramidowej na wewnętrzną powłokę jako element wzmacniający,kabel zakończony jest płaszczem zewnętrznym PE lub AT (antytrackingowym).
