przewód światłowodowy adss 12 rdzeniowy 2 km światłowodowy bęben światłowodowy g652d bęben rolkowy
Opis produktów
Cechy
Może być zainstalowany bez wyłączania zasilania.
Doskonała wydajność AT.Maksymalna indukcyjność w punkcie pracy płaszcza AT może osiągnąć 25kV.
Lekka waga i mała średnica zmniejszające obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i podpór.
Duże rozpiętości i największa rozpiętość to ponad 200m.
Dobra wydajność, wytrzymałość i temperatura.
Żywotność projektu to ponad 30 lat.
Pojedyncze wymiary płaszcza konstrukcji kablowych
|
Liczba włókien |
Struktura |
Włókna na tubę |
Średnica luźnej rury (mm) |
CSM średnica/średnica podkładki (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/Wysokość (mm) |
Waga kabla (kg/km) |
| 4 | 1+6 | 4 | 1,9±0,1 | 2.0/2,0 | 1,6 | 9,5±0,2 | 80 |
| 6 | 1+6 | 6 | 2,0±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 8 | 1+6 | 4 | 1,9±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 12 | 1+6 | 6 | 2,1±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 24 | 1+6 | 6 | 2,1±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 36 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,0±0,2 | 85 |
| 48 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,0±0,2 | 85 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,0±0,3 | 85 |
| 96 | 1+8 | 12 | 2,2±0,1 | 2,0/3,4 | 1,7 | 11,8±0,3 | 123 |
| 144 | 1+12 | 12 | 2,2±0,1 | 3,0/6,2 | 1,7 | 14,5±0,3 | 175 |

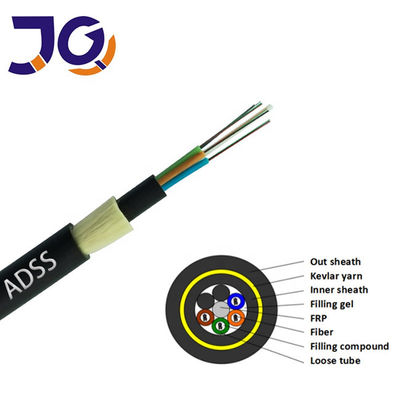

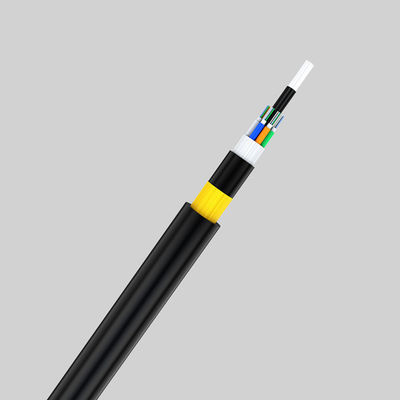

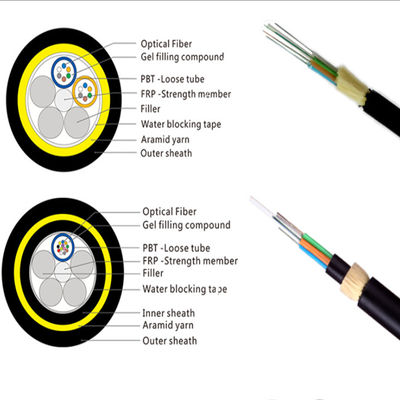

Kabel ADSS jest skręcony w luźną tubę.Włókna, 250μm , są umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są skręcone wokół tworzywa sztucznego wzmocnionego włóknem FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).Po nałożeniu skręconej warstwy przędz aramidowych na wewnętrzną powłokę jako elementu wzmacniającego, kabel jest wykańczany zewnętrzną powłoką PE lub AT (antytropową).
1. Luźna konstrukcja tuby
Stabilna wydajność i kompatybilność ze wszystkimi popularnymi typami włókien
2. Samonośny
Zamiast przędzy aramidowej lub przędzy szklanej nie jest wymagane podparcie ani drut łącznikowy.
3. Odporna na ślady i dostępna kurtka!
W przypadku linii zasilających 10KV i 35KV można użyć polietylenu (PE), w przypadku linii 110KN i 220KN, musi być odporna na korozję (AT) osłona zewnętrzna.
4. Nadaje się do instalacji samonośnej z lotu ptaka
