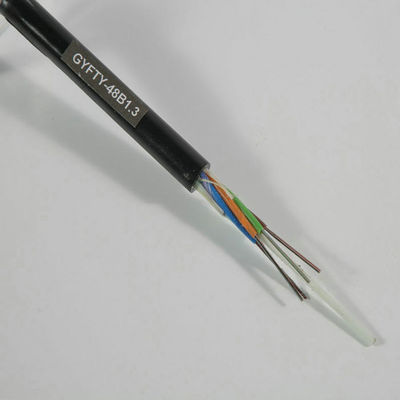

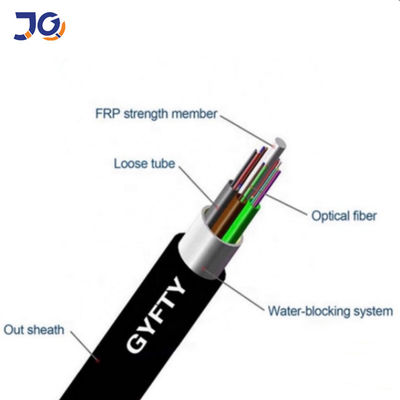

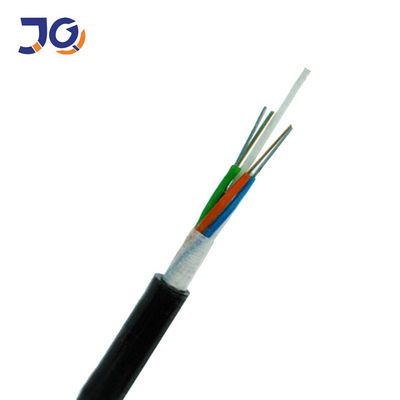

masa wypełniająca.Tworzywo wzmocnione włóknem (FRP) znajduje się w środku rdzenia jako niemetaliczny element wzmacniający.Rurki (iwypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń.Po wypełnieniu rdzenia kabla wypełnieniem
mieszanki zabezpieczającej przed wnikaniem wody, kabel zakończony jest osłoną PE.
Liczba włókien |
Struktura |
Włókna na tubę |
Średnica luźnej rury (mm) |
CSM średnica/średnica podkładki (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/Wysokość (mm) |
Waga kabla (kg/km) |
4 | 1+5 | 4 | 1,8±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
6 | 1+5 | 6 | 1,85±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
8 | 1+5 | 8 | 1,9±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
12 | 1+5 | 6 | 1,85±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
24 | 1+5 | 6 | 1,85±0,3 | 1,4/1,4 | 1,6 | 8,8±0,2 | 65 |
36 | 1+5 | 12 | 1,95±0,1 | 1,5/1,5 | 1,6 | 9,0±0,2 | 65 |
48 | 1+5 | 12 | 1,95±0,1 | 1,5/1,5 | 1,6 | 9,0±0,2 | 65 |
72 | 1+6 | 12 | 1,95±0,1 | 2.0/2,0 | 1,6 | 9,5 | 75 |
96 | 1+8 | 12 | 1,95±0,1 | 1,6/3,2 | 1,6 | 11,0 | 103 |
144 | 1+12 | 12 | 1,95±0,1 | 2,2/6,4 | 1,8 | 13,8 | 160 |
Przedmiot | Jednostka | Specyfikacja | |
Typ włókna | G.652D | ||
Średnica pola trybu |
1310nm | mm | 9,2±0,4 |
1550nm | mm | 10,4±0,8 | |
Średnica okładziny | mm | 125,0±1 | |
Nieokrągłość okładziny | % | £1,0 | |
Błąd koncentryczności rdzenia/okładziny | mm | £0,5 | |
Średnica powłoki | mm | 245±5 | |
Powłoka nieokrągła | % | £6.0 | |
Błąd koncentryczności powłoki/okładziny | mm | 12,0 £ | |
Długość fali odcięcia kabla | Nm | £1260 | |
Współczynnik tłumienia |
1310nm | dB/km | 0,36 zł |
1550nm | dB/km | 0,22 GBP | |
Dowód poziomu stresu | kpsi | ≥100 |
Zakres temperatury
Zakres temperatury pracy | -40 ℃ do + 60 ℃ |
Zakres temperatur przechowywania/transportu | -50 ℃ do + 70 ℃ |
Zakres temperatur instalacji | -30℃ do +50℃ |
Wniosek:
Telekomunikacja międzymiastowa, LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej
Specjalnie dla systemu przenoszenia mocy.nadmierne obszary grzmotów i wysokie zakłócenia elektromagnetyczne.
Zalety:
Niska dyspersja i tłumienie.
Właściwa konstrukcja, precyzyjna kontrola naddatku włókna i wyraźny proces skręcania sprawiają, że kabel jest doskonały pod względem mechanicznym i
cechy środowiskowe.
Zdolność antyelektromagnetyczna.
Mała średnica kabla, lekka waga kabla, łatwa instalacja.
Uszczelka

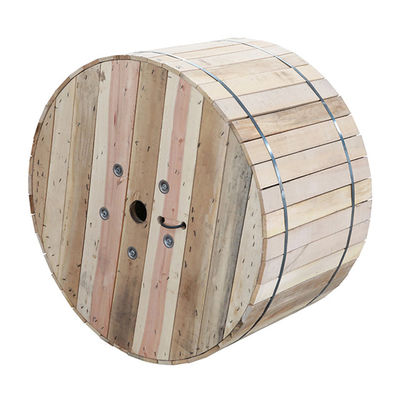

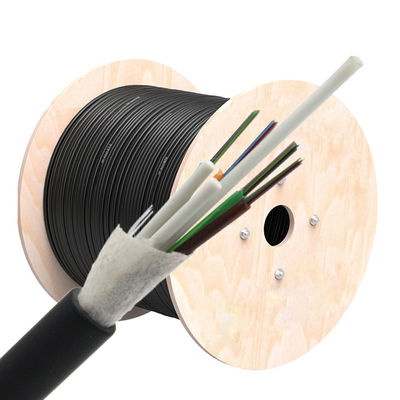

Każdy odcinek kabla powinien być nawinięty na fumigowany drewniany bęben odpowiedni do transportu na duże odległości.
Pokryty plastikowym arkuszem buforowym.
Uszczelnione mocnymi drewnianymi listwami.
Do testowania zostanie zarezerwowany co najmniej 1 m wewnętrznego końca kabla.
